RJ33N3AD0LT 夏普SHARP 1/3型彩色逐行扫描CCD面积传感器，双通道(2ch)2MP像素高速高灵敏度，包括近红外光区(50帧/s @65MHz),用于工业相机米智能交通，视频捕捉
RJ33N3AD0LT，夏普1/3英寸彩色逐行扫描CCD，面积传感器，2M像素(2ch)sensor，SHARP高速高灵敏度图像传感器，工业相机感光芯片，智能交通摄像机CCD，双通道视频捕捉
描述

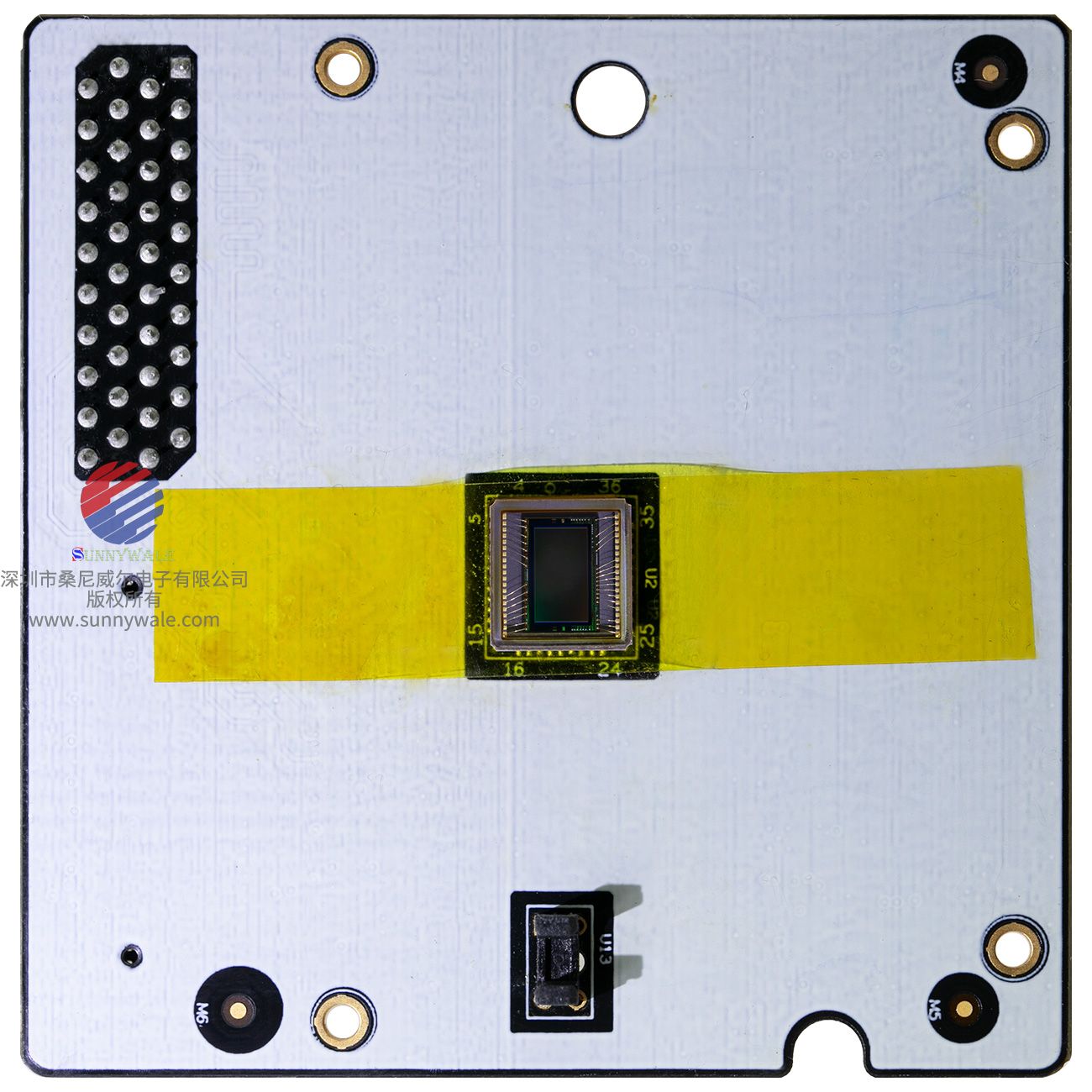

RJ33N3AD0LT是一种1/3型(6.168mm)固态图像传感器，由PN光电二极管和CCD(电荷耦合器件)组成，大约2M像素。
该传感器提供稳定的高分辨率彩色图像和高灵敏度、高效率和高速(50帧/秒@65MHz)。
应用
● 工业监控摄像头
● 智能交通系统摄像头
● 用于pc的视频捕捉设备等。
特性
● 图像像素数1928H × 1088V
● 灵敏度470mV @F4 1000lx, 90%反射面，1/30s累积
● 涂抹比-110dB
● 帧速率50帧/秒@65MHz
● 信号输出2ch
● 彩色滤镜R/G/B
● 电源电压+13.5V/+3.3V/-6.5V
● 环境工作温度-30oC至+85oC

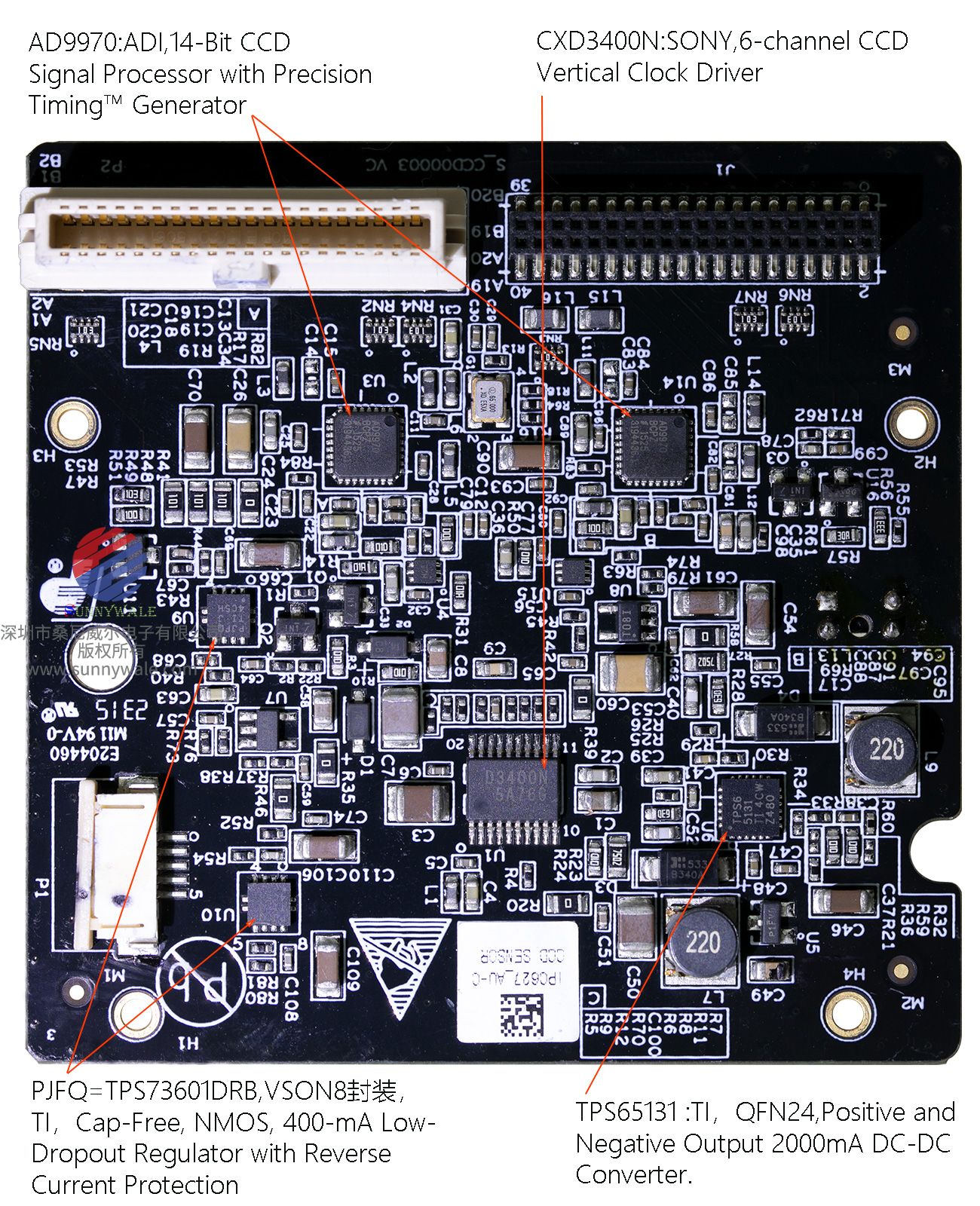

板载IC:
CXD3400N:SONY,6-channel CCD Vertical Clock Driver,The CXD3400N is a vertical clock driver for CCD image sensor. This IC is composed of 6 channels which supports high frame rate readout mode.
TPS65131 ,TI，QFN24,Positive and Negative Output 2000mA DC-DC Converter,2.7-V to 5.5-V Input Voltage Range Dual Adjustable Output Voltages Up to 15 V and Down to –15 V,2-A Typical Switch Current Limit at Boost and Inverter Main Switches at TPS65131
点击或者复制上面链接到浏览器打开，RJ33N3AD0LT datasheet PDF file可免费下载
范围缩小的串行数据链路
LVDS输出
相关双采样器(CDS)，增益?3 dB、0 dB、+3 dB和+6 dB
6 dB至42 dB、10位可变增益放大器(VGA)
14位、65 MHz ADC
具有可变电平控制功能的黑色电平箝位
完整的片内时序发生器
Precision Timing内核，分辨率为240 ps（65 MHz）
片内3 V水平和RG驱动器
5 mm × 5 mm、32引脚LFCSP_VQ
AD9970BCPZ是一款高度集成的CCD信号处理器，适用于高速数码摄像机应用。该器件由具有模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素速率高可达65 MHz。在65 MHz下工作时，Precision Timing内核允许以240 ps的分辨率调整高速时钟。AD9970还包括一个范围缩小的LVDS接口用于数据输出。模拟前端包括黑色电平箝位、CDS、VGA和一个65 MSPS、14位ADC。时序驱动器为RG、HL和H1至H4提供高速CCD时钟驱动器。此外，可通过三线式串行接口进行编程。
AD9970采用节省空间的5 mm × 5 mm、32引脚LFCSP_VQ封装，额定工作温度范围为?25°C至+85°C。
AD9970BCPZ应用
专业高清电视摄像机
专专业和高端数码相机
广播电视摄像机
工业高速摄像机
高速数据采集系统
TPS73601DRB(代码PJFQ),VSON8封装，TI（规格书第24页），Cap-Free, NMOS, 400-mA Low-Dropout Regulator with Reverse Current Protection
以上IC可以拆下再出货，整批几百个出，不零售。
