ICX267AL索尼1.5M (1434×1050)像素单色对角线8mm(1/2型)渐进式逐行扫描CCD，模拟视频信号输出与方形像素的B/W黑白单色工业相机的图像传感器
2023-02-27 13:00:08
点击购买
ICX267AL，SONY索尼1.5MP SENSOR， 1434×1050像素，对角线8mm(1/2型)，渐进式扫描CCD，模拟视频信号输出，B/W，黑白，单色，工业相机图像传感器
描述
ICX267AL是一个对角线8mm(1/2型)行间CCD固态图像传感器，具有正方形像素阵列和14.5 m有效像素。逐进扫描允许所有像素的信号独立输出。此外，采用高帧率读出模式，支持每秒30帧。该芯片采用可变电荷存储时间的电子快门，实现了全帧静止图像没有机械快门。采用HAD (Hole-Accumulation Diode,空穴堆积二极管)传感器,实现了高分辨率和高低暗电流。该芯片适用于电子静止相机、PC输入相机等应用。
特性
● 渐进式扫描允许从所有像素读取图像信号。
● 高水平和垂直分辨率(约。1024tv线)静态图像没有机械快门。
● 支持高帧率读出模式(有效的512行输出，30帧/s)
● 方形像素
● 水平驱动频率:28.636MHz
● 无电压调整(复位门和基片偏压不调整)。
● 高分辨率，高色彩再现，高灵敏度，低暗电流
● 低污迹，优良的抗开花特性
● 连续变速快门
设备结构
● 线间逐行扫描CCD图像传感器
● 图像大小：对角线8mm (Type 1/2)
● 像素总数：1434 (H) × 1050 (V)约1.50MP像素
● 有效像素数：约1392 (H) × 1040 (V)1.45MP像素
● 活动像素数：1360 (H) × 1024 (V)约1.4 MP像素(7.959mm对角线)
● 芯片尺寸：7.60mm (H) × 6.20mm (V)
● 单元尺寸：4.65μm (H) × 4.65μm (V)
● 暗像元：水平(H)方向:前2像素，后40像素
垂直方向(V):前8像素，后2像素
● 虚位数：水平20位
垂直3
● 衬底材料：硅
应用：
● 冷却的 1/2 英寸级彩色相机适用于行星、深空和显微镜摄影
● Astrolumina ALccdIMG1SF 黑白相机
● GIimaGo GO433В相机，
● 欧姆龙OMRON STC-SB152POEHS相机
● Alta Vision AT-140GE - 3 CCD GigE Camera
● iDS UI-2340RE-M-GL Rev.3 UI-2340RE-M-GL Rev.3
● Basler A631f，A631fc
● TELEDYNE FLIR (POINT GREY) FLEA 2, FL2-14S3M-C
... ...还有很多，举不胜举

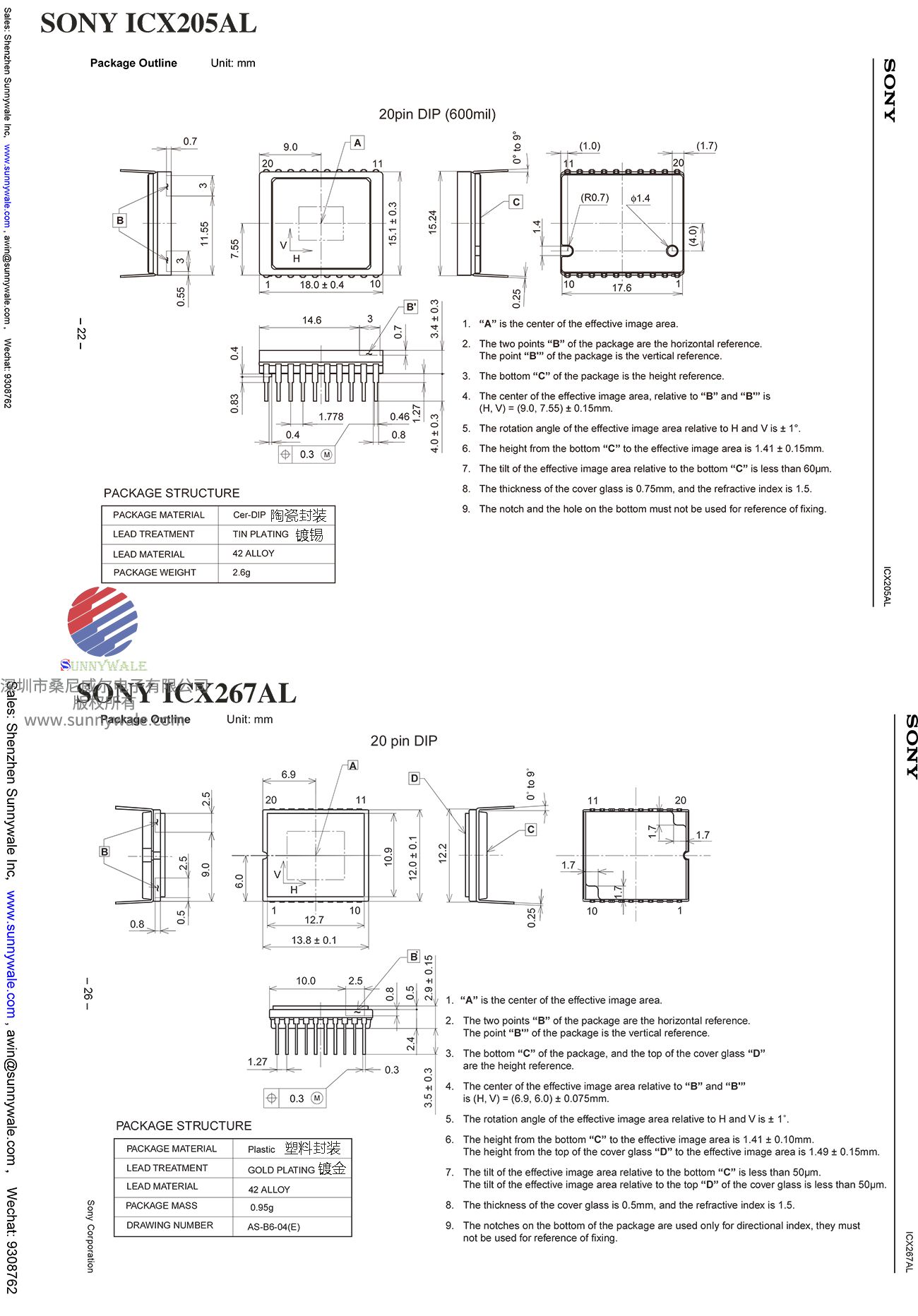

ICX205AL和ICX267AL参数性能一样，可以互相代替，只是他们的外形大小不一样，ICX205AL采用陶瓷封装，比ICX267AL的塑料封装大一圈，具体尺寸如下图：
ICX205AL和ICX267AL可互相代替的型号尺寸区别
点击或者复制上面链接到浏览器打开，ICX205AL,ICX285AL datasheet PDF file可免费下载
