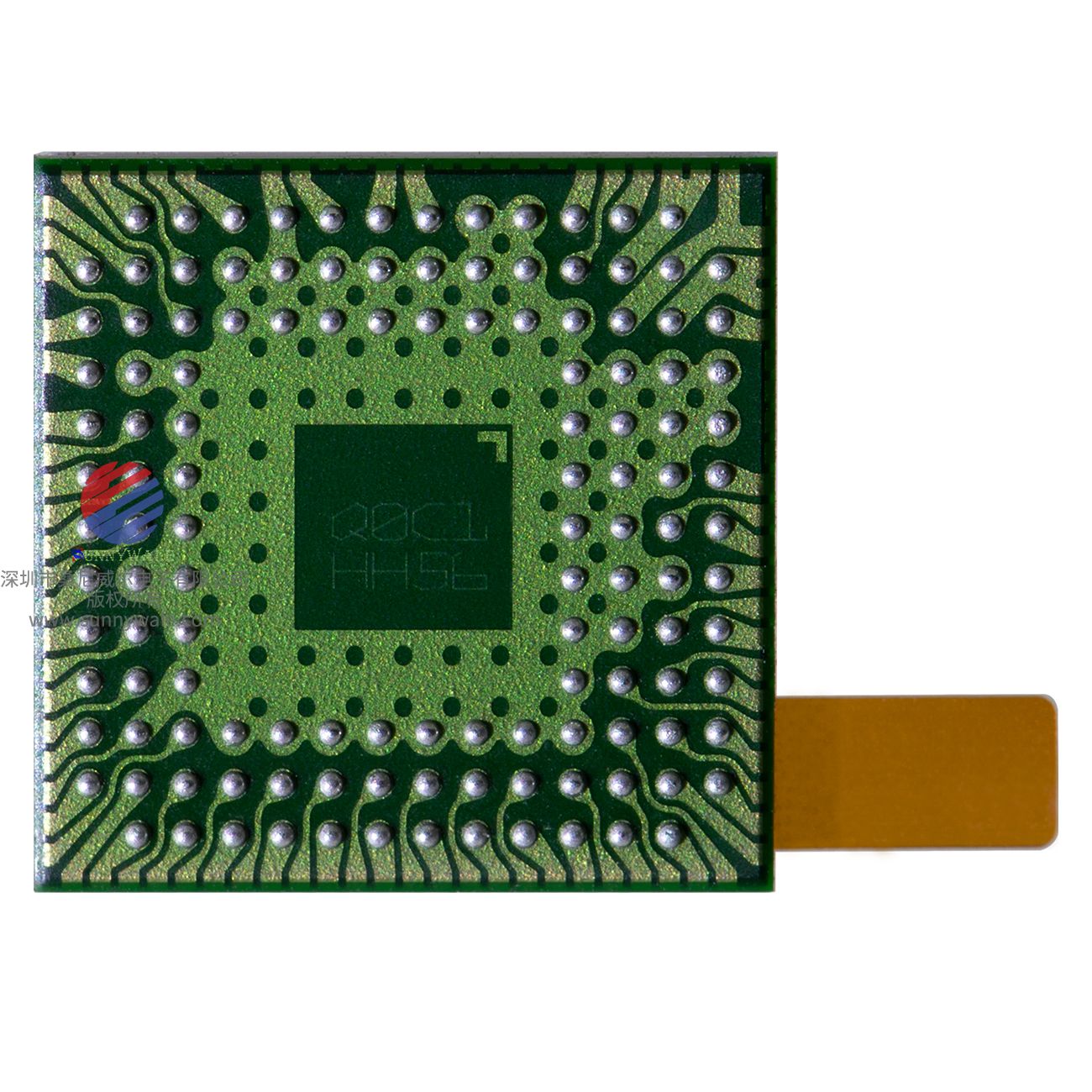

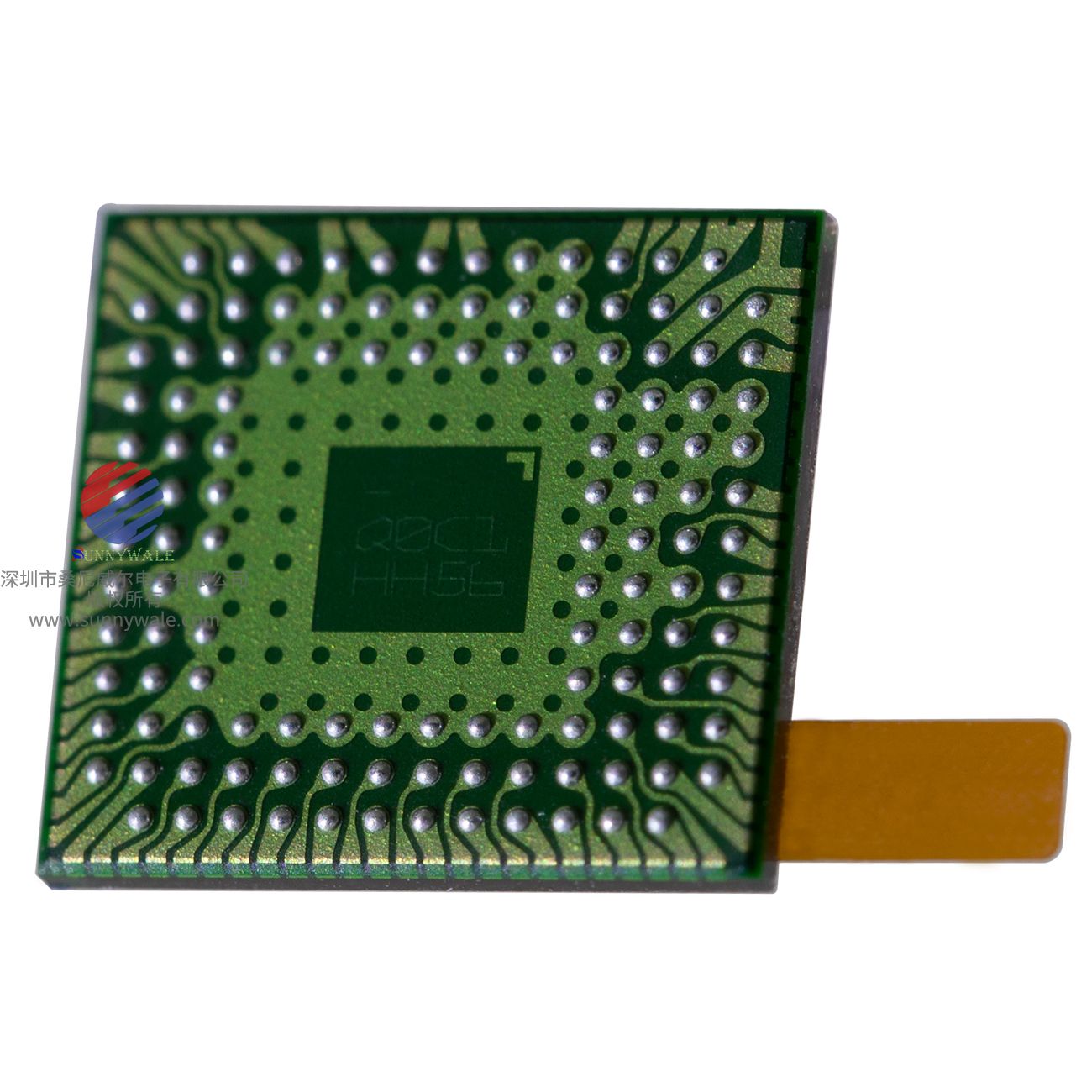

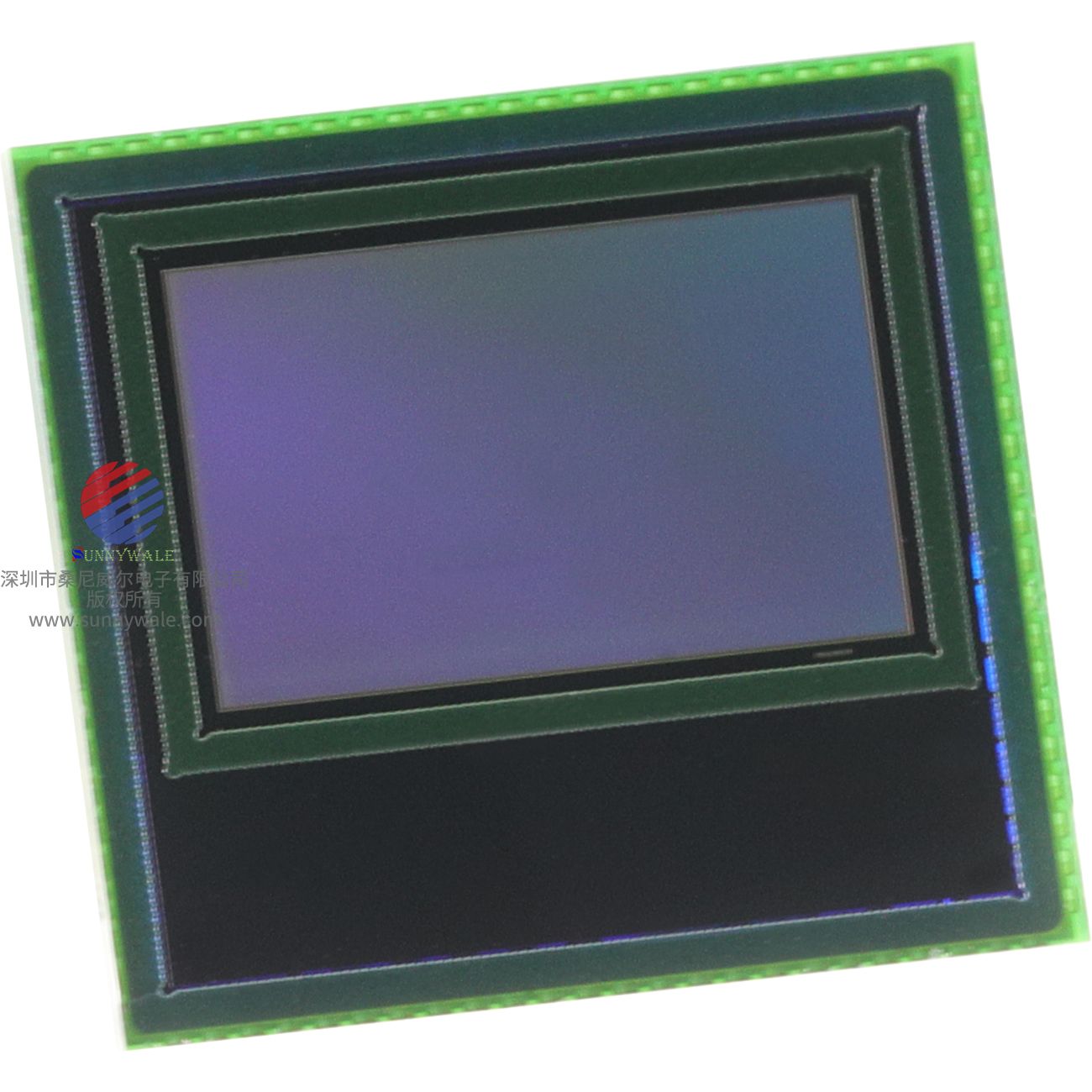

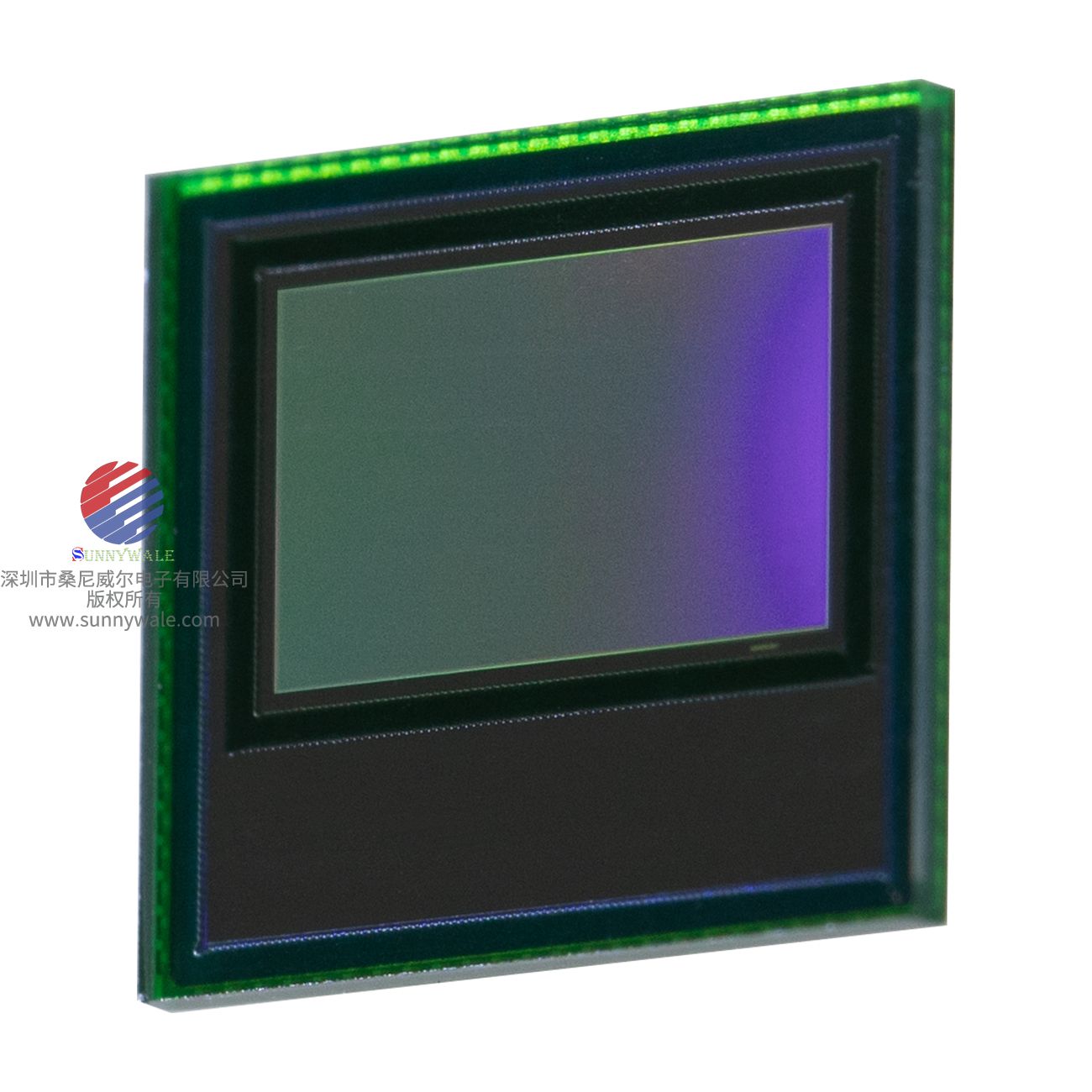

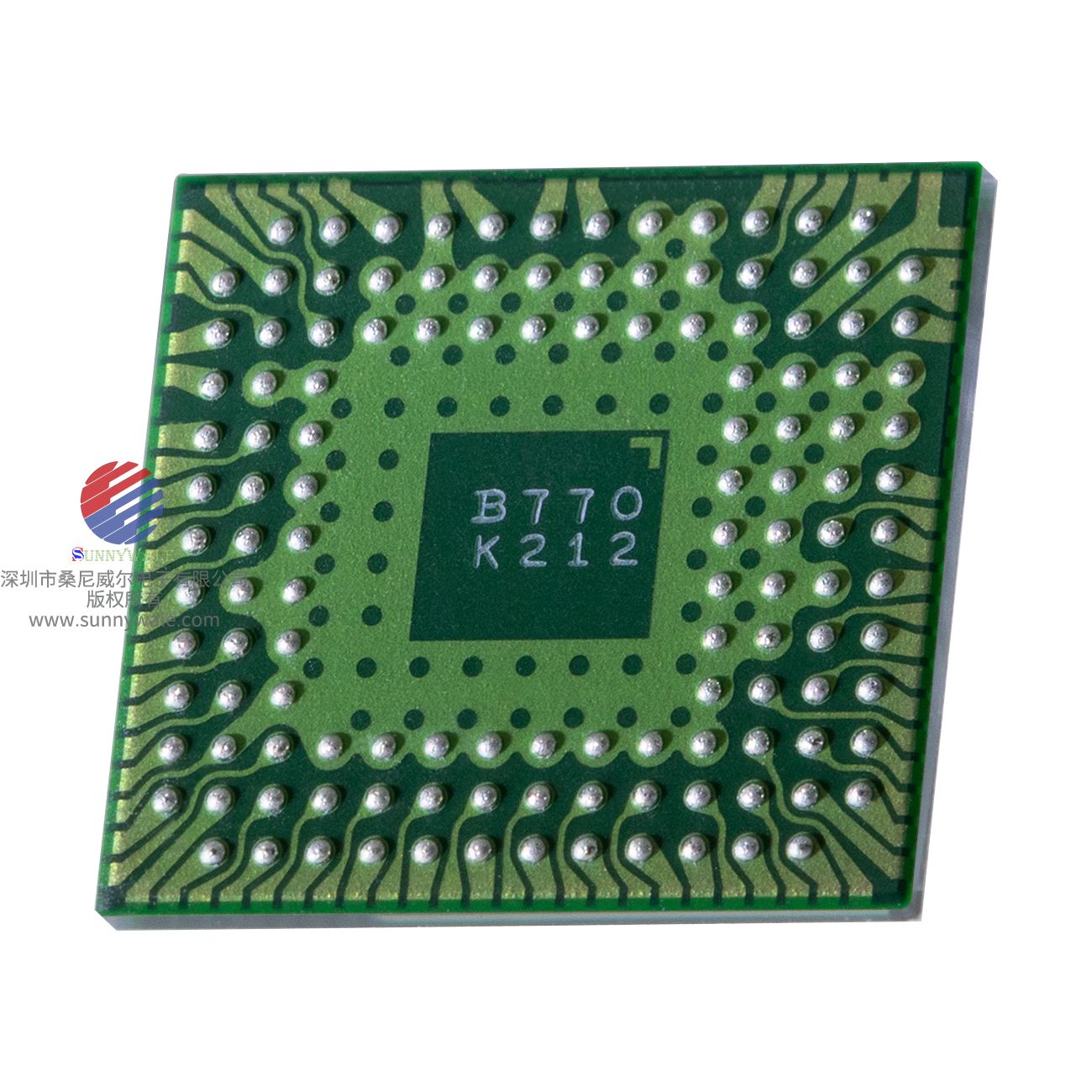

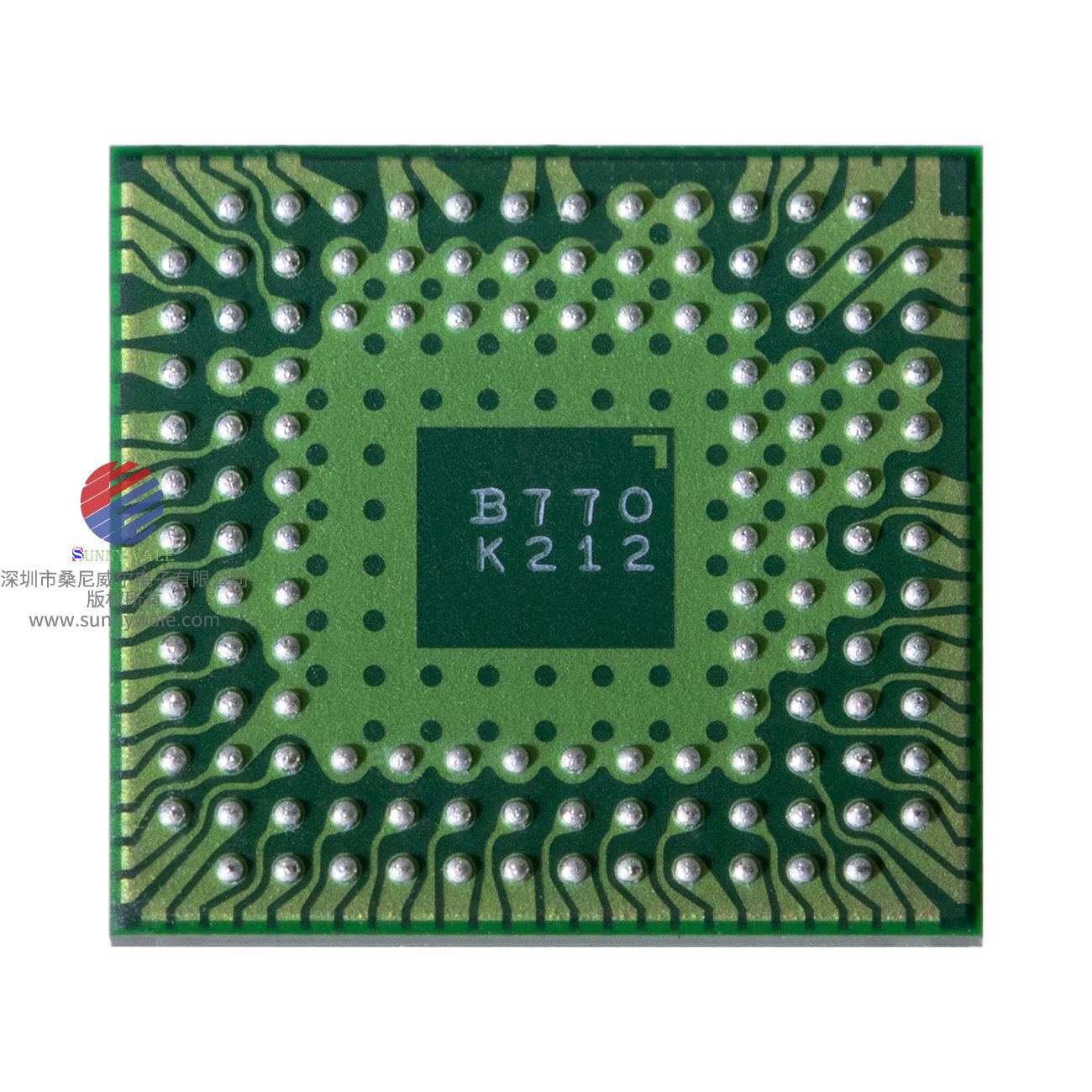

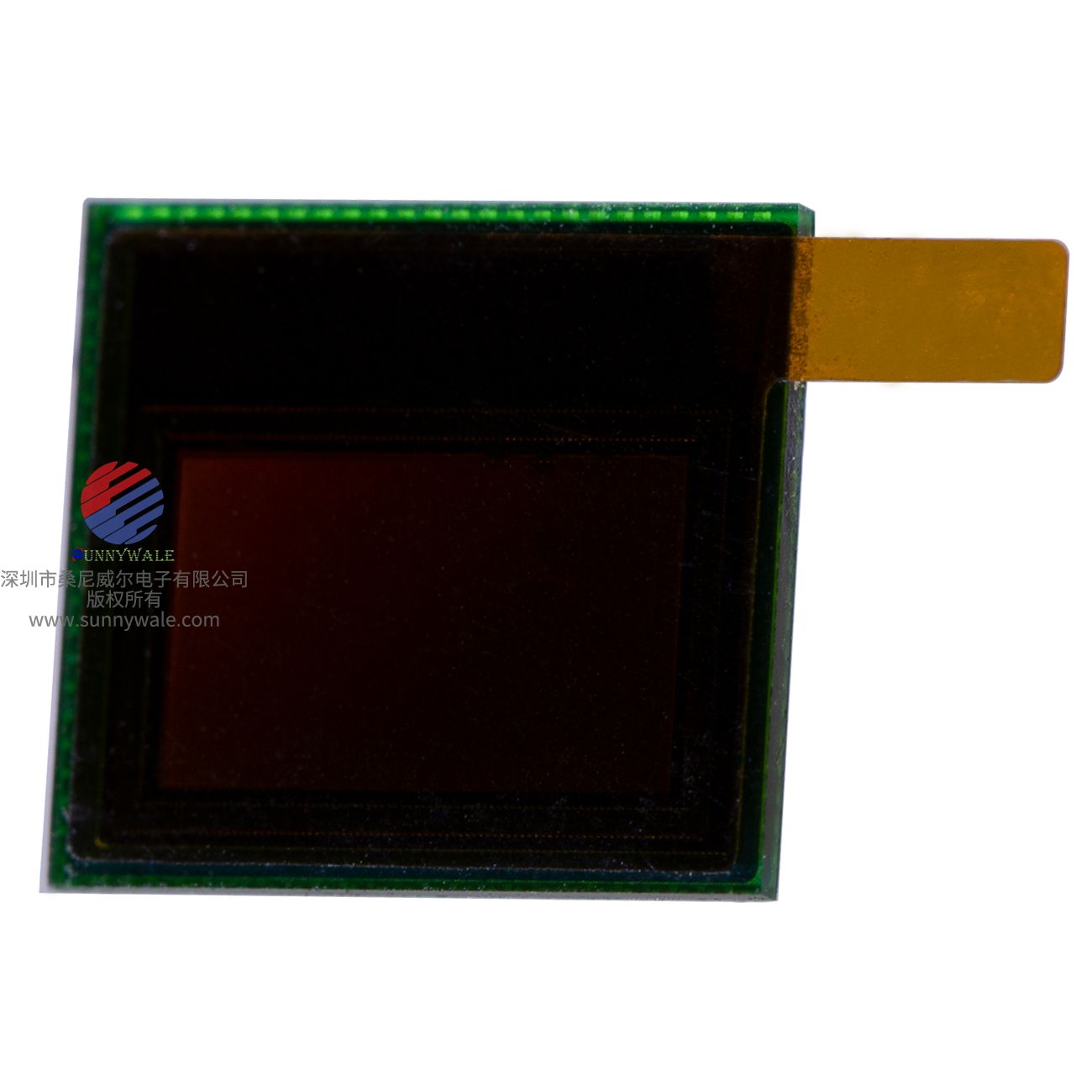

OV10635 OmniVision SoC片上系统 1/2.7"CMOS WXGA(1280*800)汽车倒车影像百万像素高动态范围彩色图像传感器
2023-01-06 12:27:43
点击购买
OV10635彩色，OV10135黑白， OmniVision经销商，1/2.7 image CMOS sensor， WXGA(1280*800)图像传感器，车规后视摄像头，倒车影像转感器，百万像素汽车后视摄像头芯片，DVP接口，YUV与RAW分离组合，高动态范围传感器
OV10635（彩色）和OV10135（黑白）图像传感器是低电压、高性能1/2.7英寸1兆像素CMOS图像传感器，可在小尺寸封装中使用OmniPixel3-HS(TM)技术提供单芯片1280x800相机的全部功能.它们通过串行相机控制总线(SCCB)接口的控制提供各种格式的全帧、二次采样和窗口图像。OV10635/OV10135具有能够以高达每秒30帧(fps)的速度运行的图像阵列全分辨率，用户可以完全控制图像质量、格式和输出数据传输。所有必需的图像处理功能，包括曝光控制、白平衡、缺陷像素消除等，均可通过SCCB接口进行编程。此外，OmniVision图像传感器使用专有传感器技术通过减少或消除图像污染的常见照明/电源（例如固定图案噪声、拖尾等）来提高图像质量，从而产生干净、完全稳定的图像。
特征
●支持图片尺寸：WXGA(1280*800),
-HD 720p(1280*720),WVGA(752*480),
-VGA(640*480)、600*400、CIF(352*288)、
-QVGA(320*240)
●支持输出格式：YUV和分离合并RAW
●并行DVP接口
●高灵敏度
●自动曝光/增益
●水平和垂直窗口能力
●自动白平衡控制
●光圈/伽马校正
●用于寄存器编程的串行相机控制总线（SCCB）
●低功耗
●外部帧同步能力
●50/60Hz闪烁消除
●有缺陷的像素校正
关键规格
●活动阵列大小：1280*800
●电源：
-模拟：3.14~3.47V
-核心：1.425~1.575V
-I/O:1.7~3.47V
●电源要求：
-活动：507mW典型值@3.3VAVDD、1.5VDVDD和1.8VDOVDD
-待机：440μW典型值@3.3VAVDD、1.5VDVDD和1.8VDOVDD
●温度范围：
操作：-40°C至+105°C传感器环境温度（操作传感器环境温度高于+60°C可能会导致图像质量下降）
●输出接口：10位并行DVP
●输出格式：最高18位组合raw、分离10位raw、8位/10位YUV422
●镜头尺寸：1/2.7"
●镜头主光线角度：9°
●输入时钟频率：6~27MHz
●扫描方式：逐行扫描
●快门：卷帘
●最大曝光间隔：838tROW
●最大图像传输速率：30fps全分辨率
●灵敏度：3650mV/Lux-sec
●最大信噪比：39dB
●动态范围：115dB
●像素尺寸：4.2μm*4.2μm
●暗电流：2.5mV/s@50°C结温
●图像面积：5510.4μm*3418.8μm
●封装尺寸：7795μm*7145μm
OV10635/OV10135传感器内核以恒定帧速率生成流像素数据，由HREF、VSYNC和PCLK指示。定时发生器输出时钟以访问成像阵列的行，依次对阵列的行进行预充电和采样。在预充电和采样一行之间的时间内，像素中的电荷随着暴露于入射光而减少。这是卷帘快门架构中的曝光时间。曝光时间是通过调整预充电和采样之间的时间间隔来控制的。该行像素的数据被采样后，通过模拟电路进行处理以校正偏移并将数据乘以相应的增益。模拟处理之后是ADC。

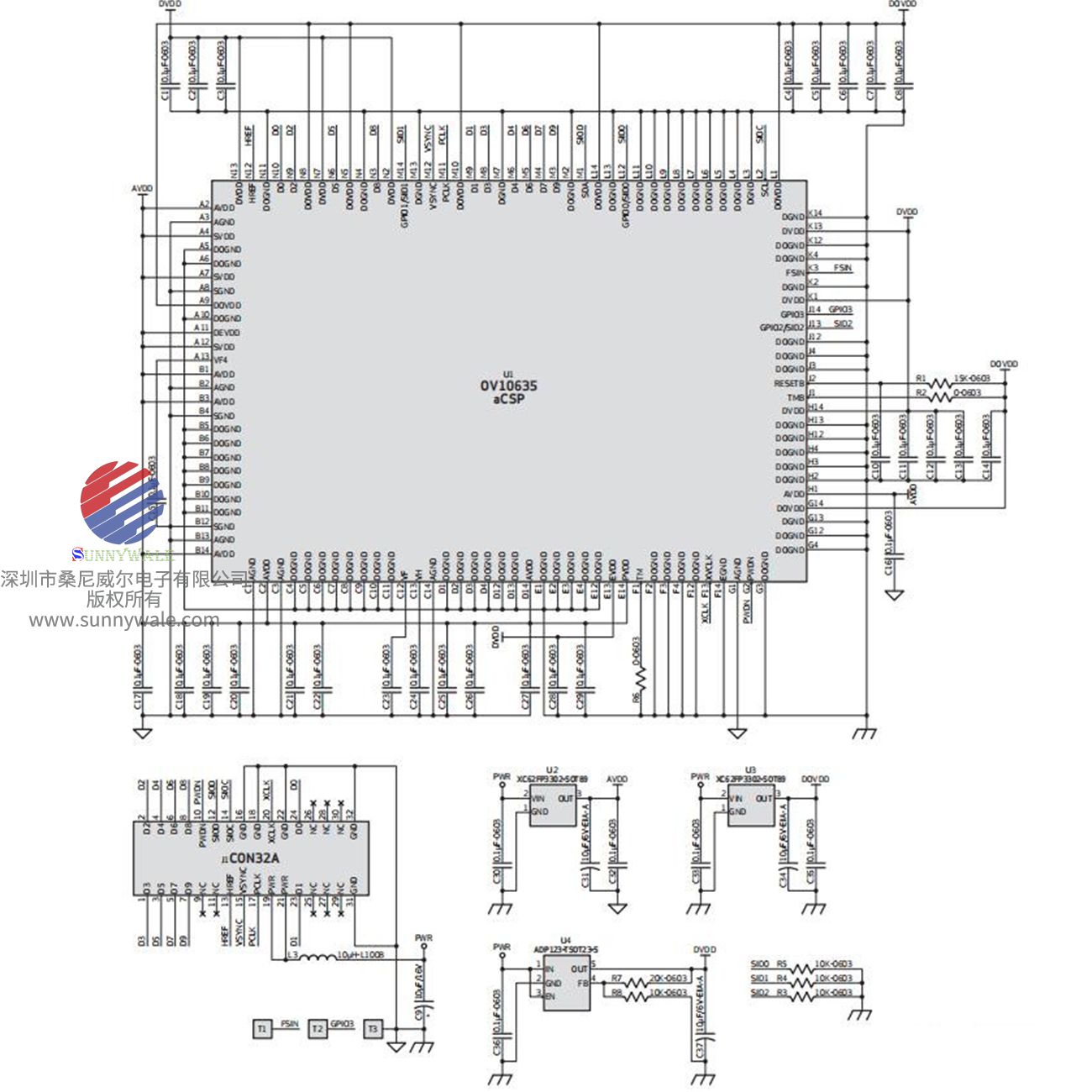

OV10635/OV10135参考原理图
系统时钟控制
OV10635/OV10135具有片上PLL，可从6~27MHz输入时钟生成最大96MHz系统时钟。提供了一个可编程时钟分频器来为系统生成不同的频率。应在传感器处于软件待机模式时应用PLL调整，以防止图像损坏或性能不稳定。不允许实时调整。
PLL控制图：
https://www.sunnywale.com/uploadfile/2023/0106/OV10635-OV10135_full datasheet.pdf
点击或者复制上面链接到浏览器打开，OV10635 datasheet PDF file可免费下载
