ICX285AL ,SONY索尼2/3”4:3,150万像素1434x1050p@ 60fps,1024电视线单色黑白图像传感器 用于高端工业相机,高帧率60fps 采样输出,对角线11毫米(2/3)渐进式扫描CCD
2022-11-02 21:13:33
点击购买amazon

ICX285AL-F
索尼2/3 CCD
ICX285AL,索尼2/3 CCD,SONY 4:3 传感器,工业相机CCD,高速相机sensor,工业相机CCD,高帧率CCD,高采样率图像传感器,高分辨率模拟输出CCD,150万像素CCD,高解析度CCD高端工业相机传感器,黑白CCD


ICX285AL,索尼2/3 CCD, SONY 4:3 传感器,工业相机CCD,高速相机sensor,工业相机CCD,高帧率CCD,高采样率图像传感器,高分辨率模拟输出CCD,150万像素CCD,高解析度CCD,高端工业相机传感器,黑白CCD,单色CCD,黑白工业相机CCD,索尼黑白感光芯片,大尺寸大像元CCD



描述
ICX285AL是一个对角线11毫米(2/3型)线间CCD固态图像传感器,具有正方形像素阵列。通过采用EXview HAD CCD技术,实现了高灵敏度和低涂片。渐进式扫描允许所有像素的信号在大约1/15秒内独立输出。此外,采用高帧率读出模式支持每秒60帧。该芯片具有可变电荷存储时间的电子快门,这使得无需机械快门就可以实现全帧静止图像。
该芯片适用于图像输入应用,如要求高分辨率的静止相机等。

特性
 ● 渐进式扫描允许从所有像素的图像信号单独读出。
 ● 高水平和垂直分辨率(均约1024电视线)静态图像没有机械快门
 ● 支持高帧率读取模式(有效的256行输出,60帧/秒)
 ● 方形像素
 ● 纵横比:4:3
 ● 水平驱动频率:28.64 MHz
 ● 灵敏度高,低涂片
 ● 暗电流低,抗花特性好
 ● 连续变速快门
 ● 水平寄存器:5.0 V驱动器

设备结构
 ● 线间CCD图像传感器
 ● 图像尺寸:对角线11毫米(类型2/3)
 ● 总像素数:1434 (H) × 1050 (V)约。150万像素
 ● 有效像素数:约1392 (H) × 1040 (V)。145万像素
 ● 活动像素数:1360 (H) × 1024 (V)约。140万像素
 ● 芯片尺寸:10.2 mm (H) × 8.3 mm (V)
 ● 单位细胞大小:6.45 μ m (H) × 6.45 μ m (V)
 ● 光学黑:水平(H)方向:前2像素,后40像素
            垂直(V)方向:前8像素,后2像素
 ● 虚位数:水平20
               垂直3
 ● 衬底材料:硅
SONY 4:3 传感器
工业相机CCD
高速相机sensor ICX285AL规格书下载
高帧率CCD

应用模组:
高采样率图像传感器
高分辨率模拟输出CCD
150万像素CCD

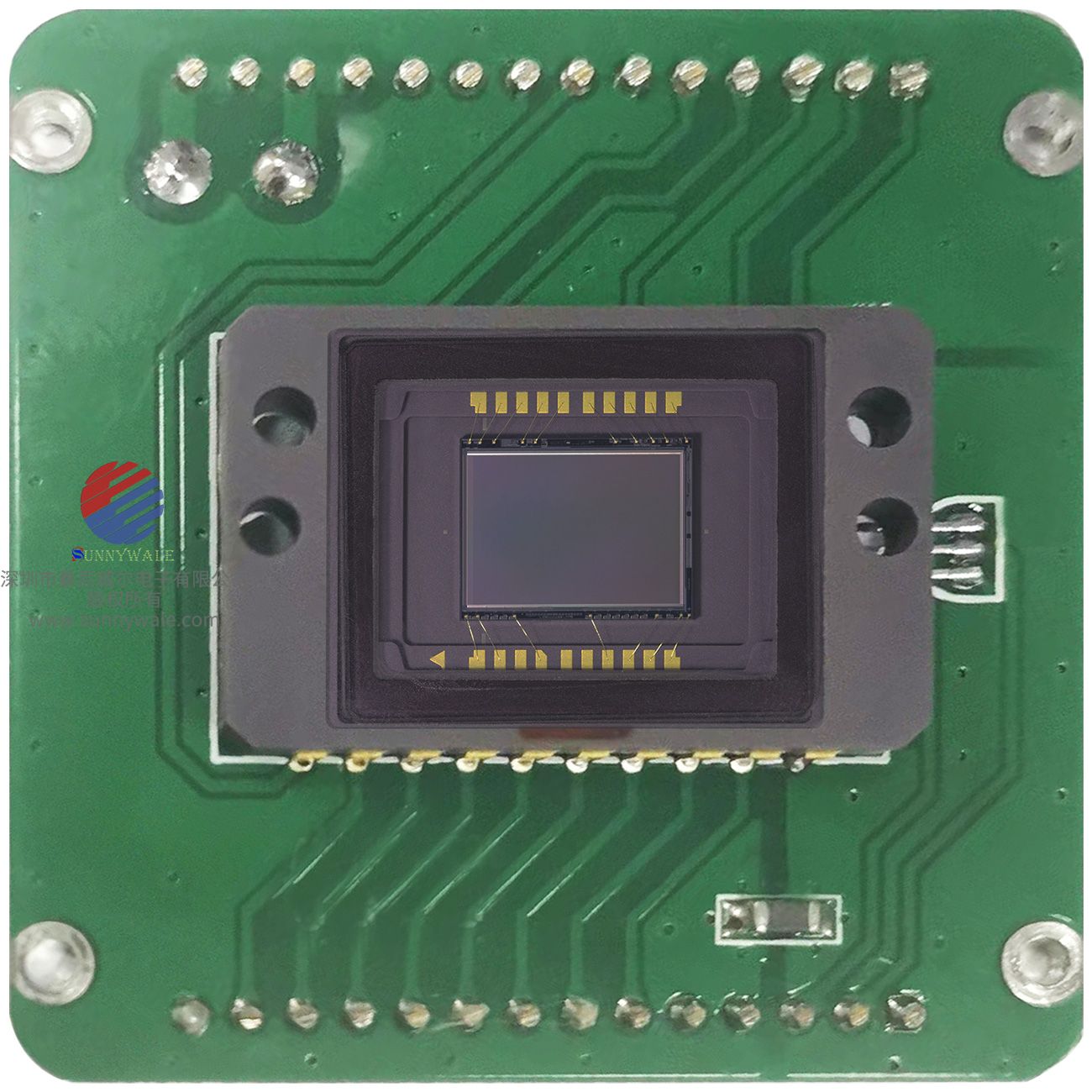

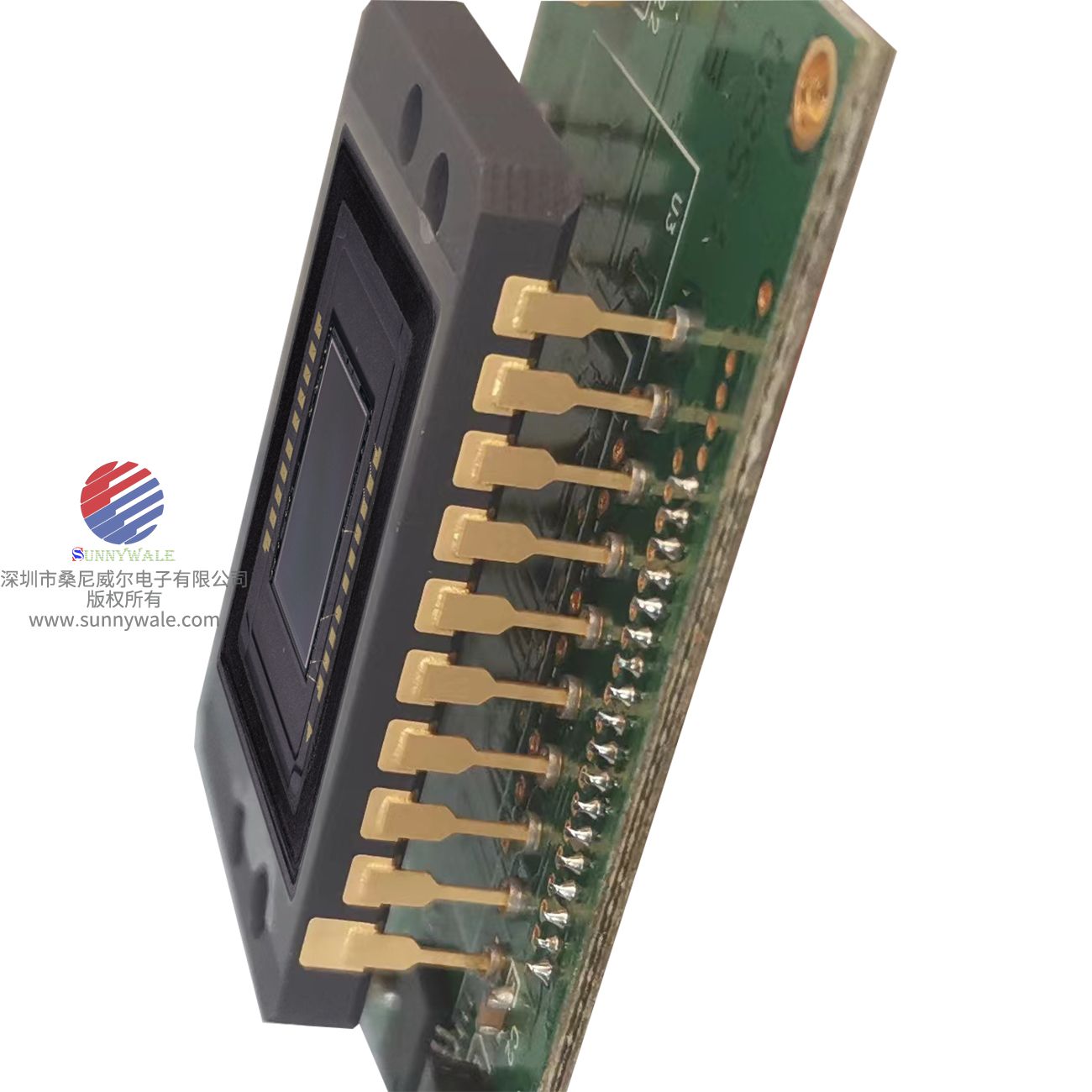

上图模组上的ICX285AL均为原装全新正品,放在模组上的演示;

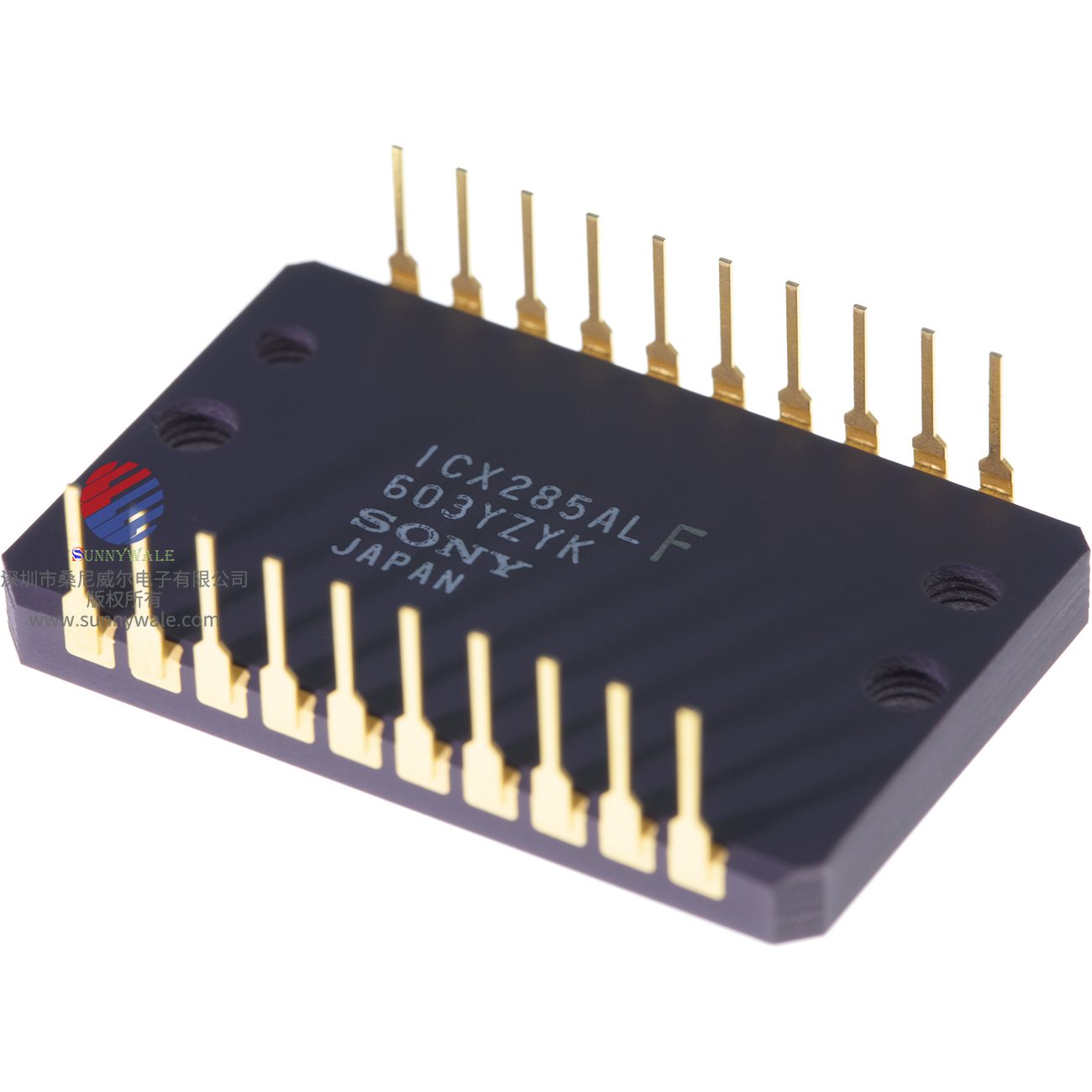

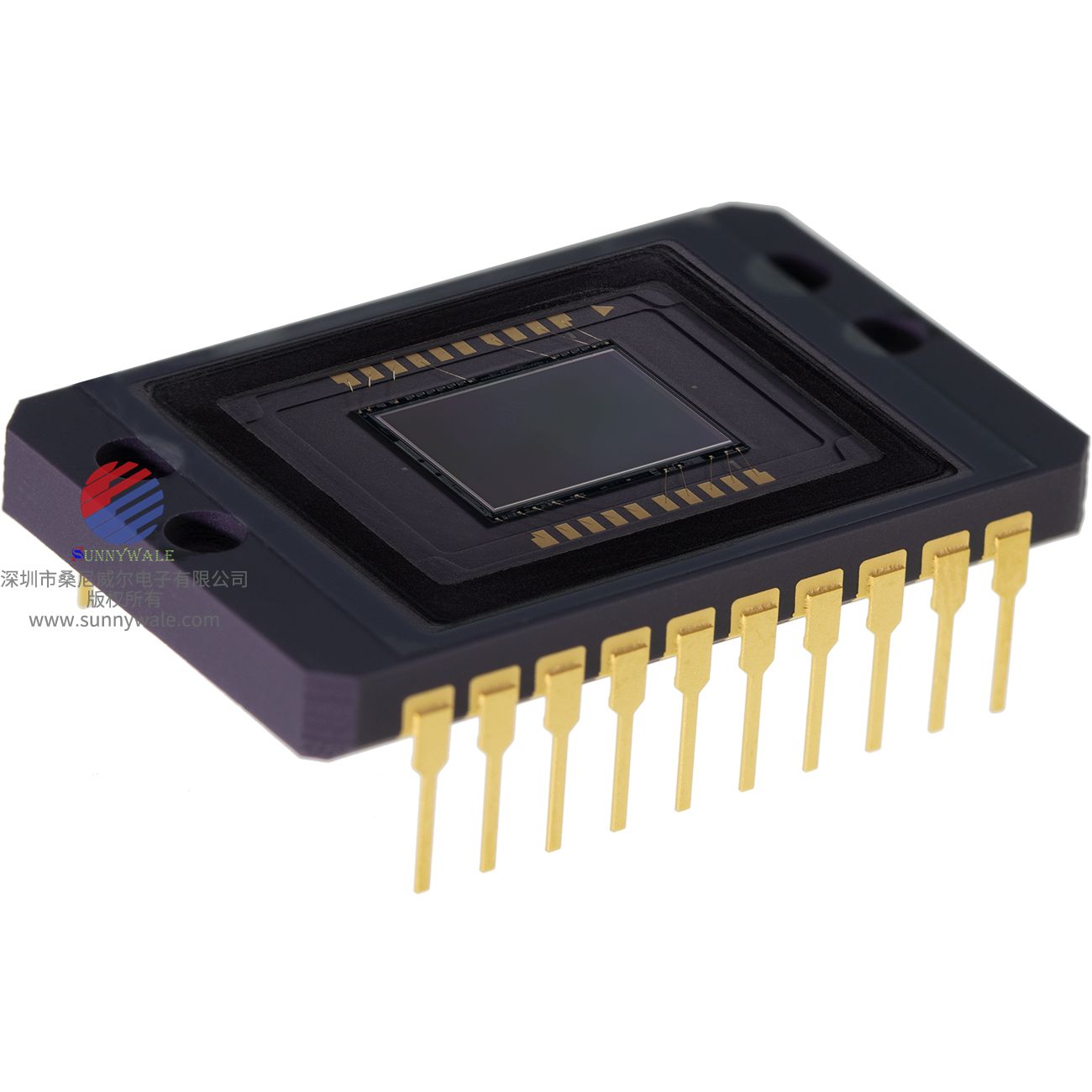

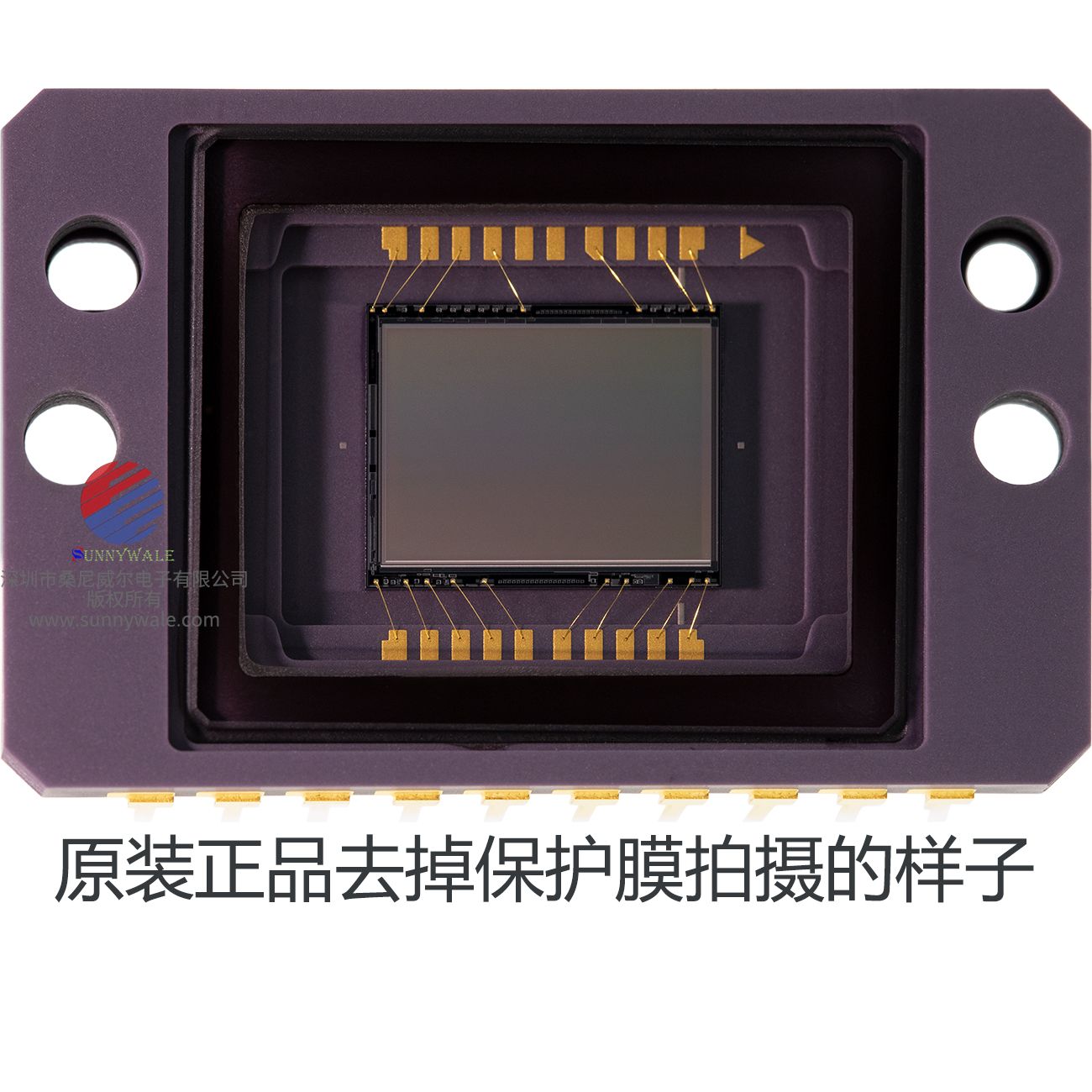

以上所有图片为实拍,均为全新原装,第一张图是放在纸上拍的,看上去疑似引脚发黑,其实不是,是因为光线不好的纸上的影子,第一张图白底图就是第二张原图图一样的。



有关ICX285AL的价格,datasheet download免费下载,简介,PDF文档下载,电路图,原理图,框架图,文档下载,原装现货,现货库存,芯片,图片,规格书下载,代理商,技术支持,产品介绍,参数,方案,分销,经销,官网,生产厂家,批量采购,模组,模块,特价,库存,哪里买,性价比,用途,封装厂,晶圆,代工,可咨询本公司
https://www.sunnywale.com/uploadfile/2022/1102/ICX285AL_Awin.pdf
点击或者复制上面链接到浏览器打开,ICX285AL datasheet PDF file可免费下载
