IMX269AQR大疆无人机模组/芯片SONY索尼21MP(2000万像素)4/3彩色图像传感器RGB CMOS大像元高像素高帧率图像传感器，用于数码相机、单反相机、微单相机
2022-04-23 17:04:56
点击购买

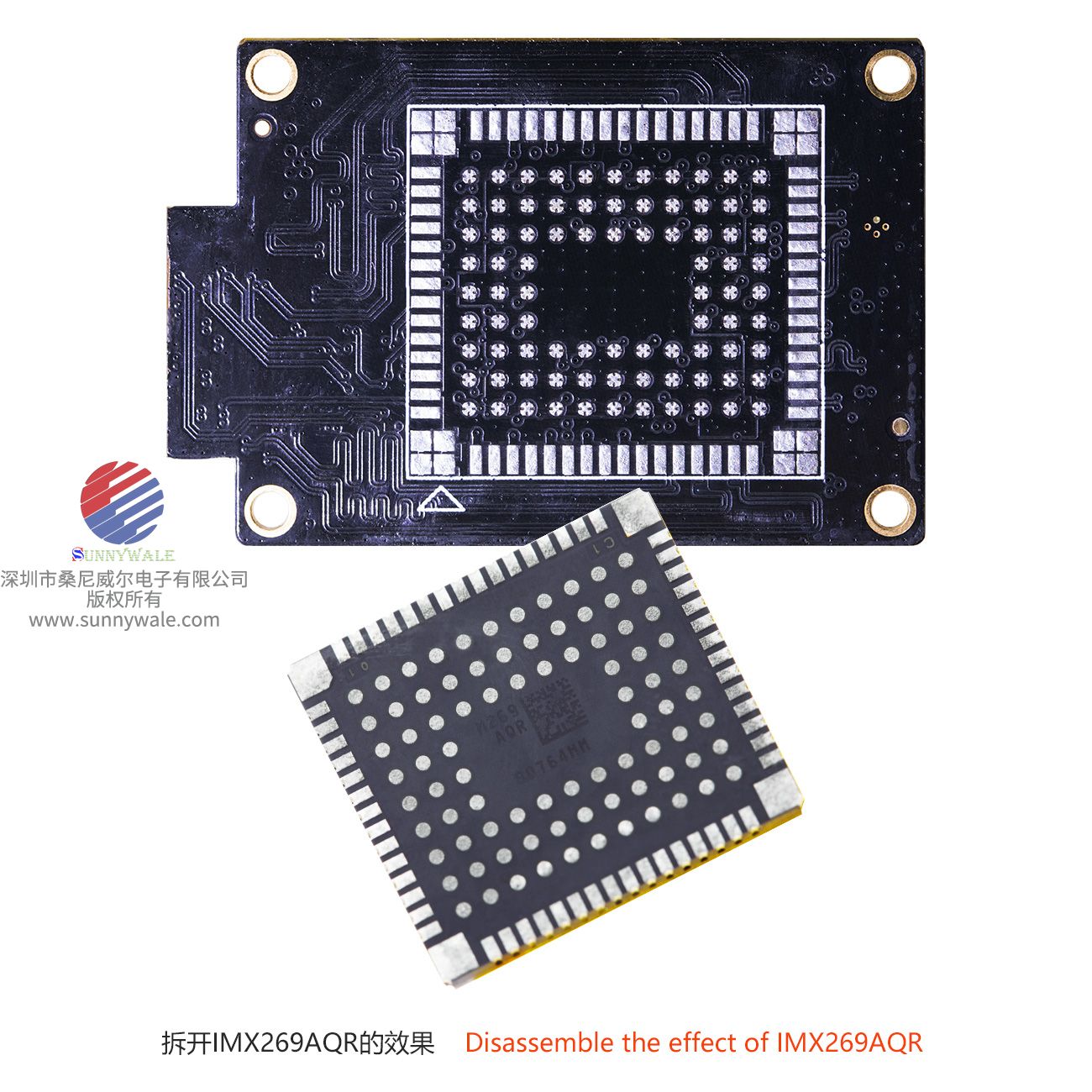

IMX269AQR-D, 此全新模组用于大疆无人机，SONY 20MP图像传感器，索尼2000万像素感光芯片，4/3-INCH彩色图像传感器，RGB CMOS Image SENSOR，用于数码相机传感器、单反相机CMOS、微单相机IMAGE SENSOR、工业相机图像传感器，大尺寸感光，大靶面传感器，高速CMOS,大像元高像素高帧率

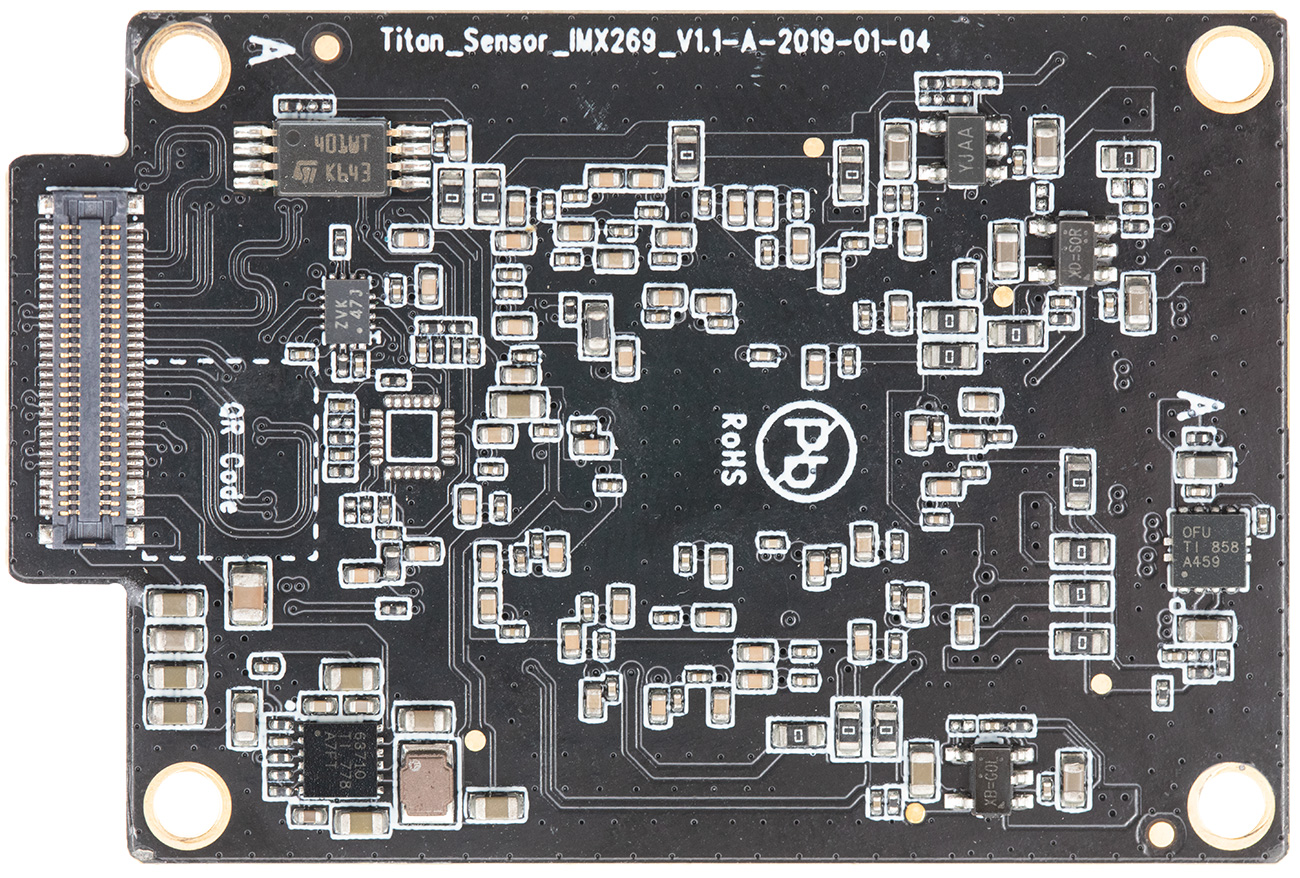

板载配套IC/On-board IC datasheets download:
1,OPA858IDSG=OFU，TI, TI 858 A459, 5.5-GHz Gain Bandwidth Product, Gain of 7 V/V Stable, FET Input Amplifier,5.5Ghz增益带宽积，7 V/V稳定增益，FET输入放大器
2,TPS63710DRR=63710，TI, TI 778 A7FT,低噪声同步逆变Buck变换器
3,MC24C01WDW6TP=401WT,STI，DW=TSSOP8,W=VCC=2.5V to 5.5V,1-Kbit (128 bytes) serial I²C bus EEPROM
4,SGM2019-ADJ，SGMICRO,SGM2019-ADJYN5G/TR=YJAA, SOT-23-5 -40℃ to +85℃, Low Power, Low Dropout,RF Linear Regulator,低功耗，低Dropout，射频线性调节器

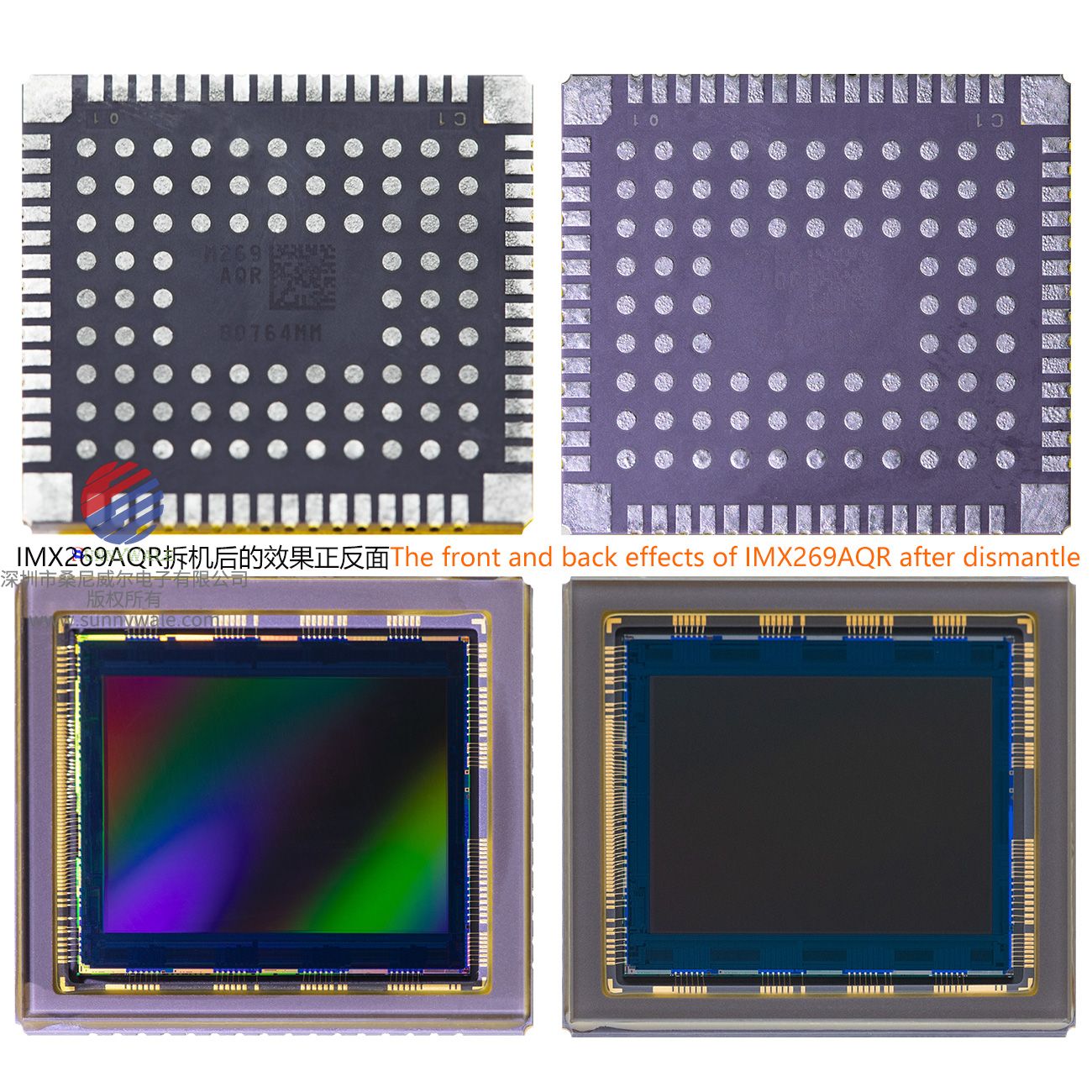

每一块传感器表面都有保护膜，防止划伤
IMX269AQR
Diagonal 21.77 mm (Type 4/3) CMOS Image Sensor with Square Pixel for Color Cameras
IMX269AQR
对角线21.77mm(4/3型)CMOS图像传感器，方形像素，用于彩色相机
描述

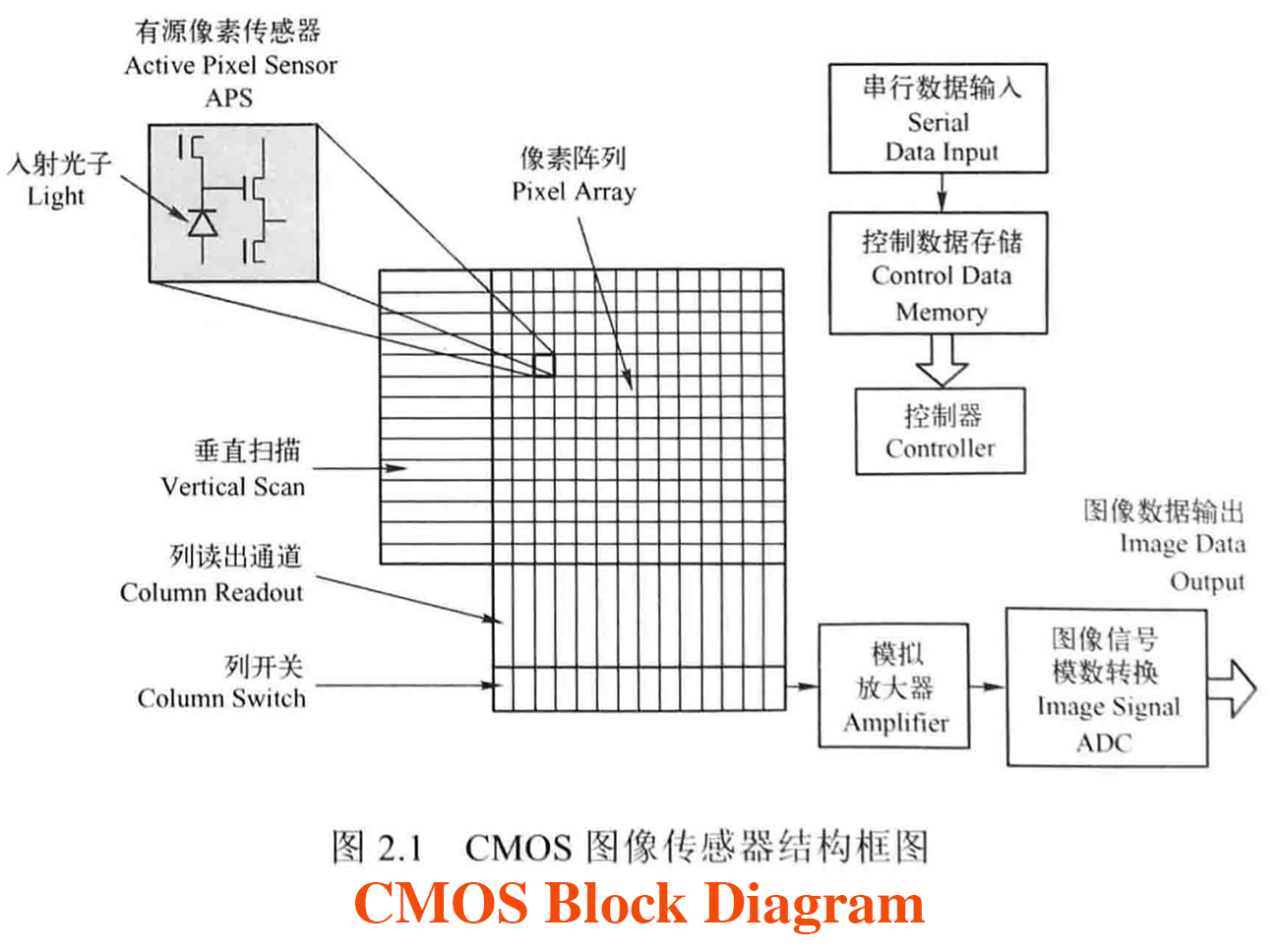

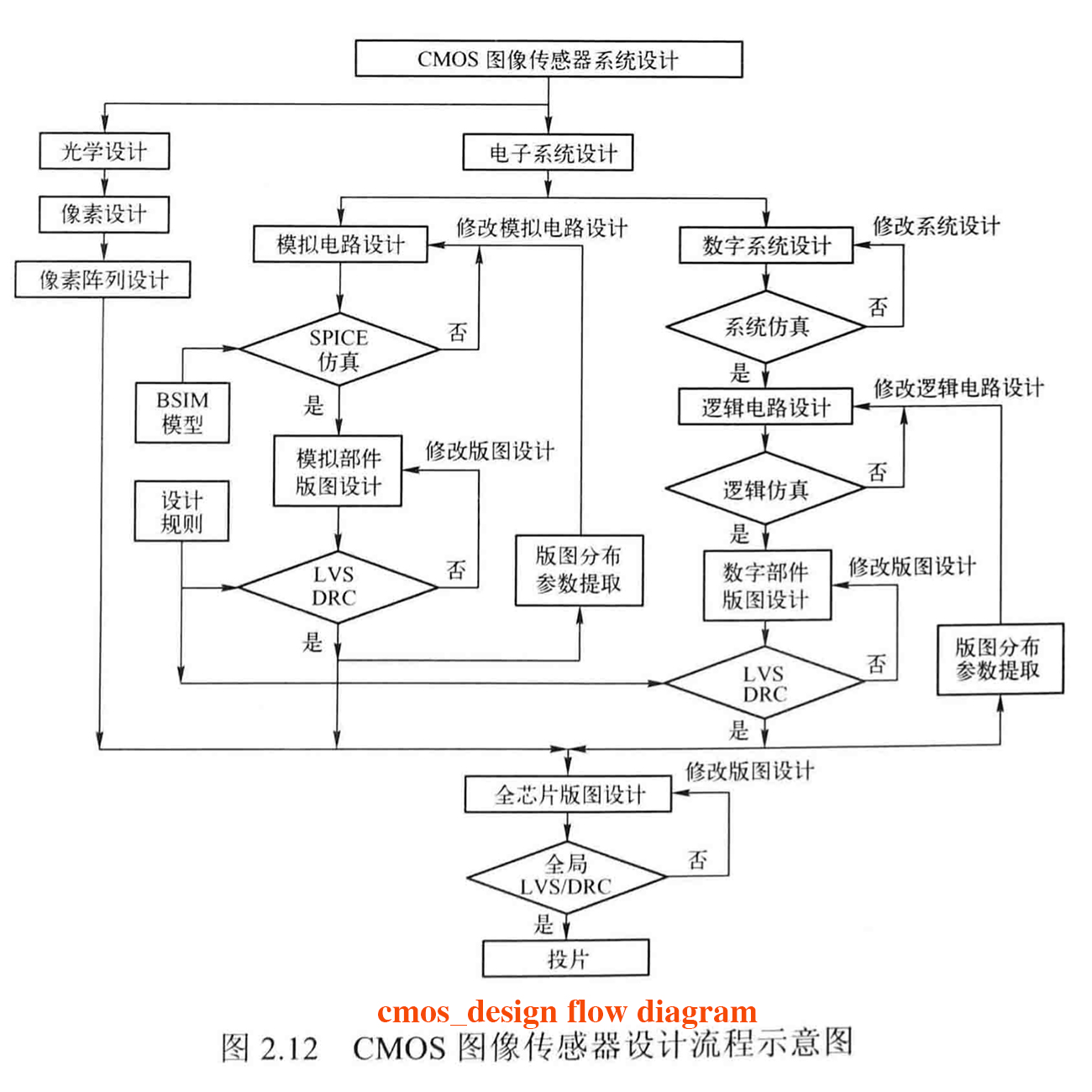

IMX269AQR是一个对角线21.77mm(4/3型)CMOS有源像素型图像传感器，具有方形像素阵列和21.27Mp有效像素。该传感器包含最大24dB PGA电路和12位A/D转换器。12位数字输出使得在静止图像模式下以27.27帧/秒的高速读出21.27Mp有效像素的信号成为可能。
此外，本产品是专为消费者使用数码相机使用。当将其用于其他应用程序时，索尼半导体解决方案公司不保证产品的质量和可靠性。因此，不要使用这个应用程序以外的消费者使用数码相机。
此外，由于这是一个标准产品，因此不支持单个规格的更改。
特性
◆ 4/3型CMOS有源像素型点
◆ 输入时钟频率36mhz
◆ 全像素读出模式
多种读取模式(*)
◆ 芯片上的H驱动、V驱动和串行通信电路
◆ 芯片上10位/ 12位A/D转换器
◆ 12ch LVDS输出
◆ R、G、B原色马赛克滤光片

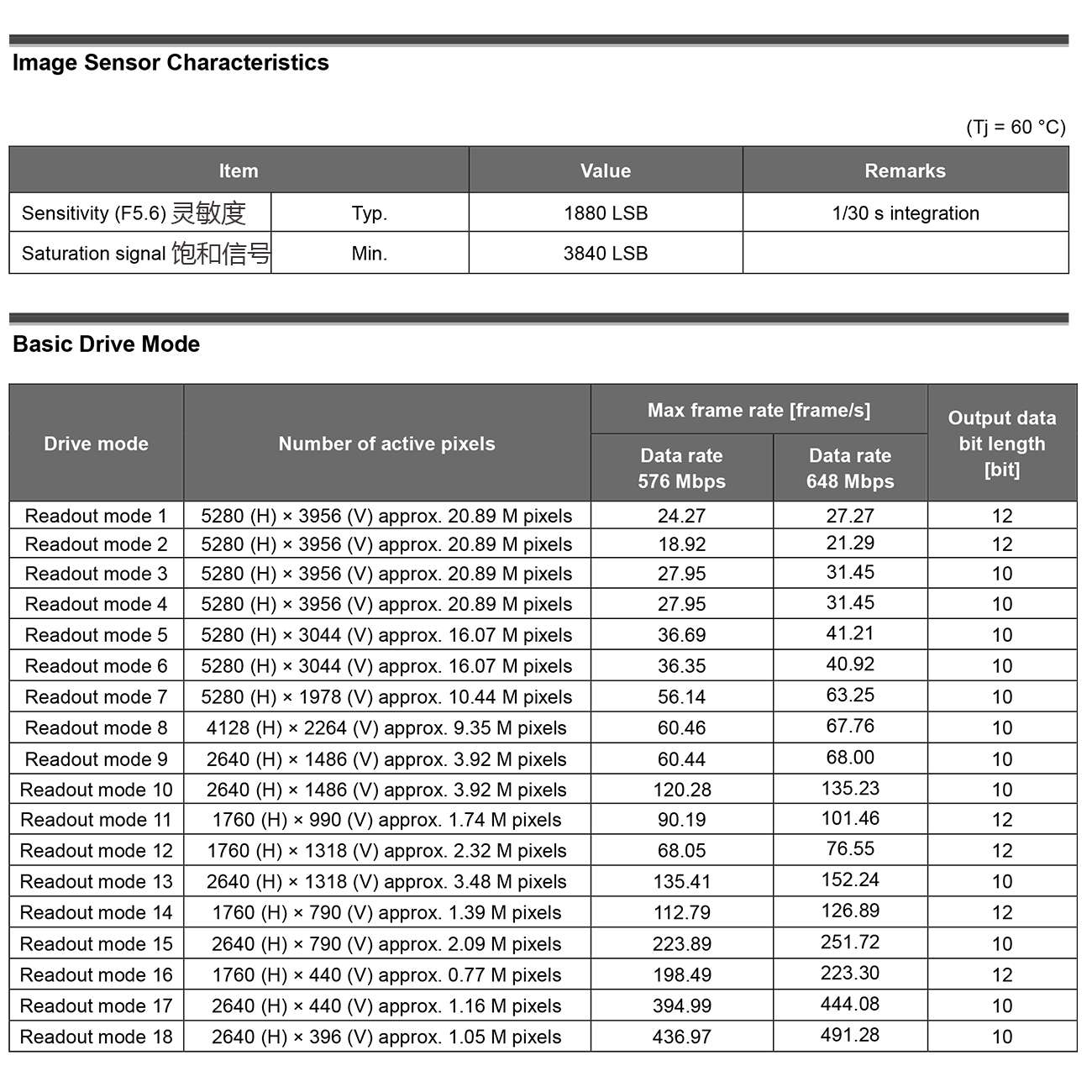

● HD 1080 120p：垂直1/2二次采样，水平2/2加权合并模式，
● 10位120. 28（135.23）帧/秒HD 720 60p：垂直2/3二次采样合并水平3/3加权合并模式，
● 12位，90. 19（101.46）帧/秒，垂直2/3二次采样合并水平3/3加权合并模式，* 12位，68.05（76.55）帧/秒，垂直1/3二次采样，水平2/2加权合并模式，10位， 135.41（ 152.24） 帧/秒垂直2/5二次采样合并水平3/3加权合并模式，12位，112.79 （126.89 ）帧/ s垂直1/5二次采样水平2/2加权合并模式，10位，223.89（25 1.72 ）帧 /秒垂直2/9二次采样合并水平3/3加权合并模式，12位，198.49（223.30）帧/秒垂直1/9二次采样水平2/2加权合并模式，10位，394.99（444.08）帧/ s垂直1 /10子 采样水 平2/2 加权合并模式，10位，436.97（491.28）帧/秒注）帧速率显示576 Mbps操作中的值。括号之间的值显示648 Mbps操作下的帧速率。
*请参阅数据表的读数模式的bin /subsampling细节。

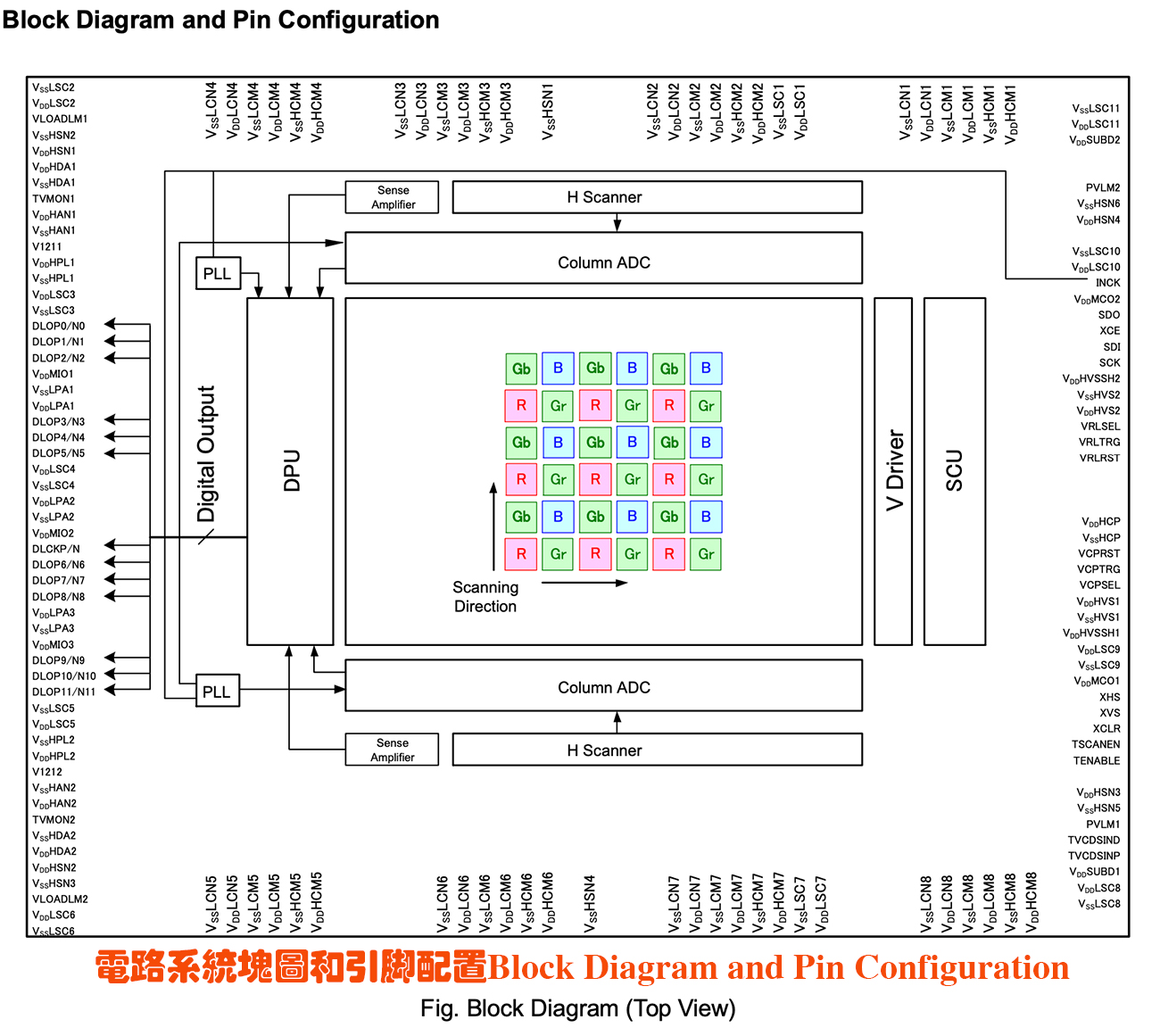

设备结构
◆ CMOS图像传感器
◆ 图像对角线尺寸21.77 mm(4/3型)

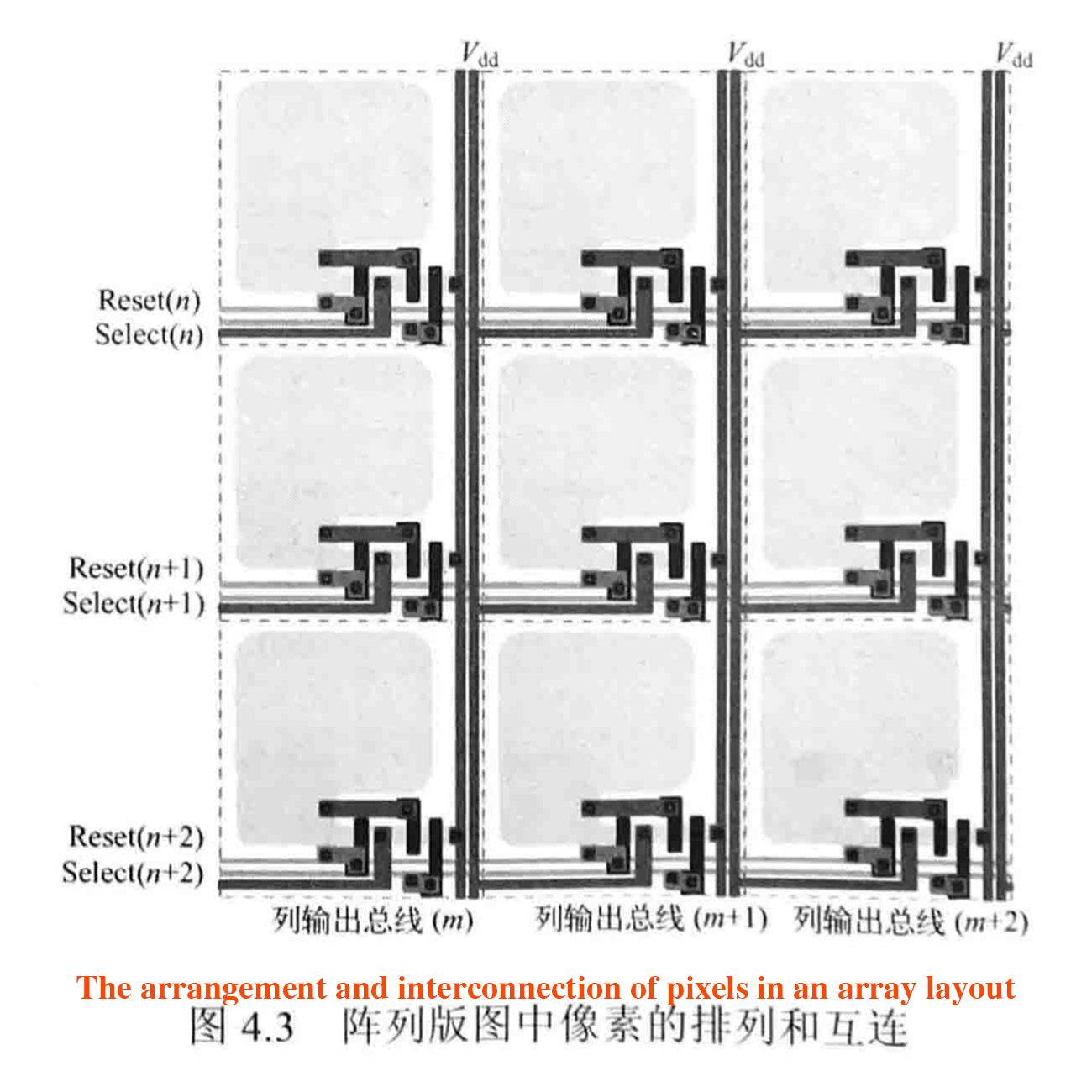

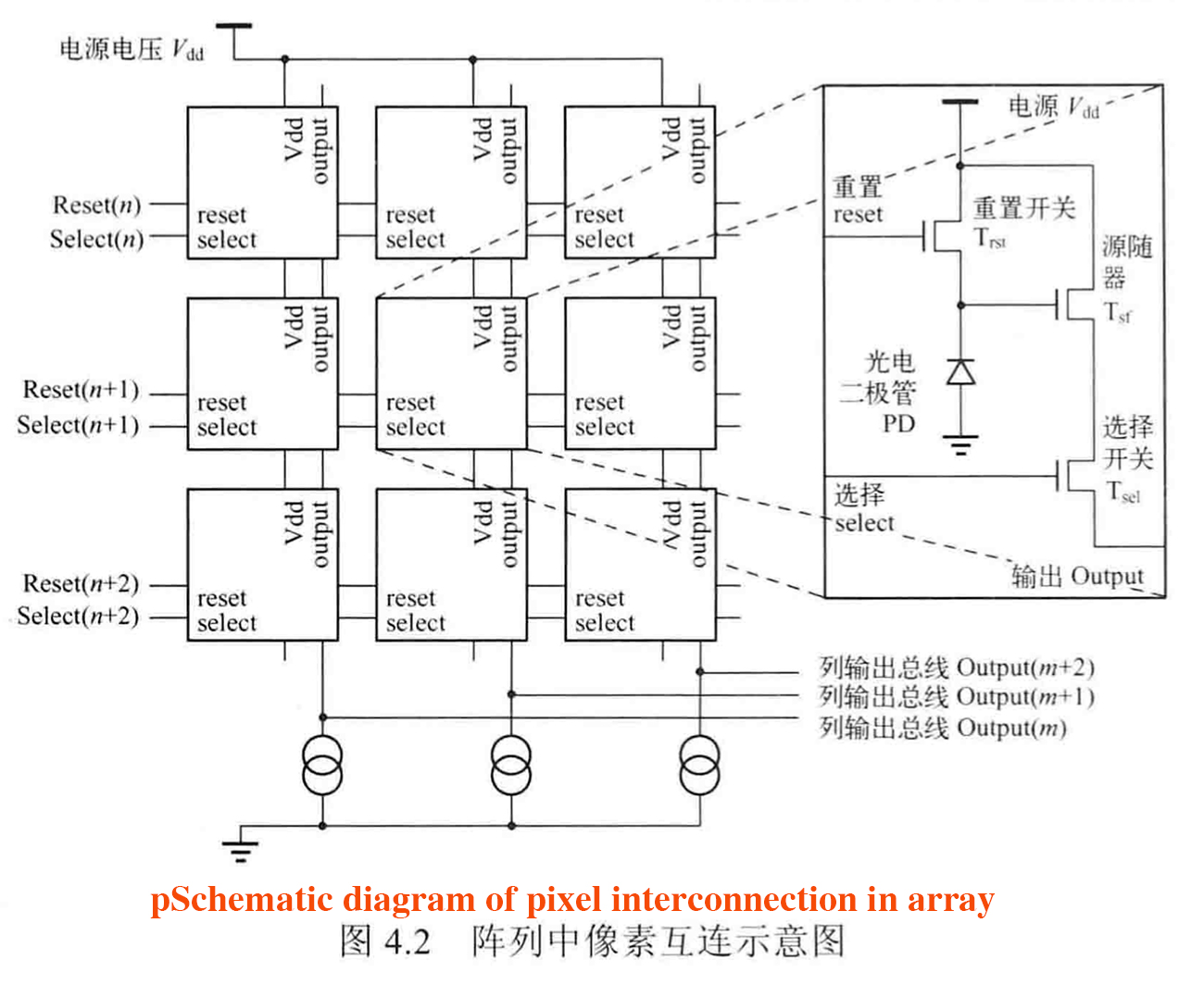

◆ 总像素5388 (H) × 4040 (V)约。21.77像素
◆ 有效像素数5324 (H) × 3996 (V)左右。21.27像素
◆ 活动像素数约5280 (H) × 3956 (V)20.89像素
◆ 芯片尺寸20.49 mm (H) × 17.83 mm (V)

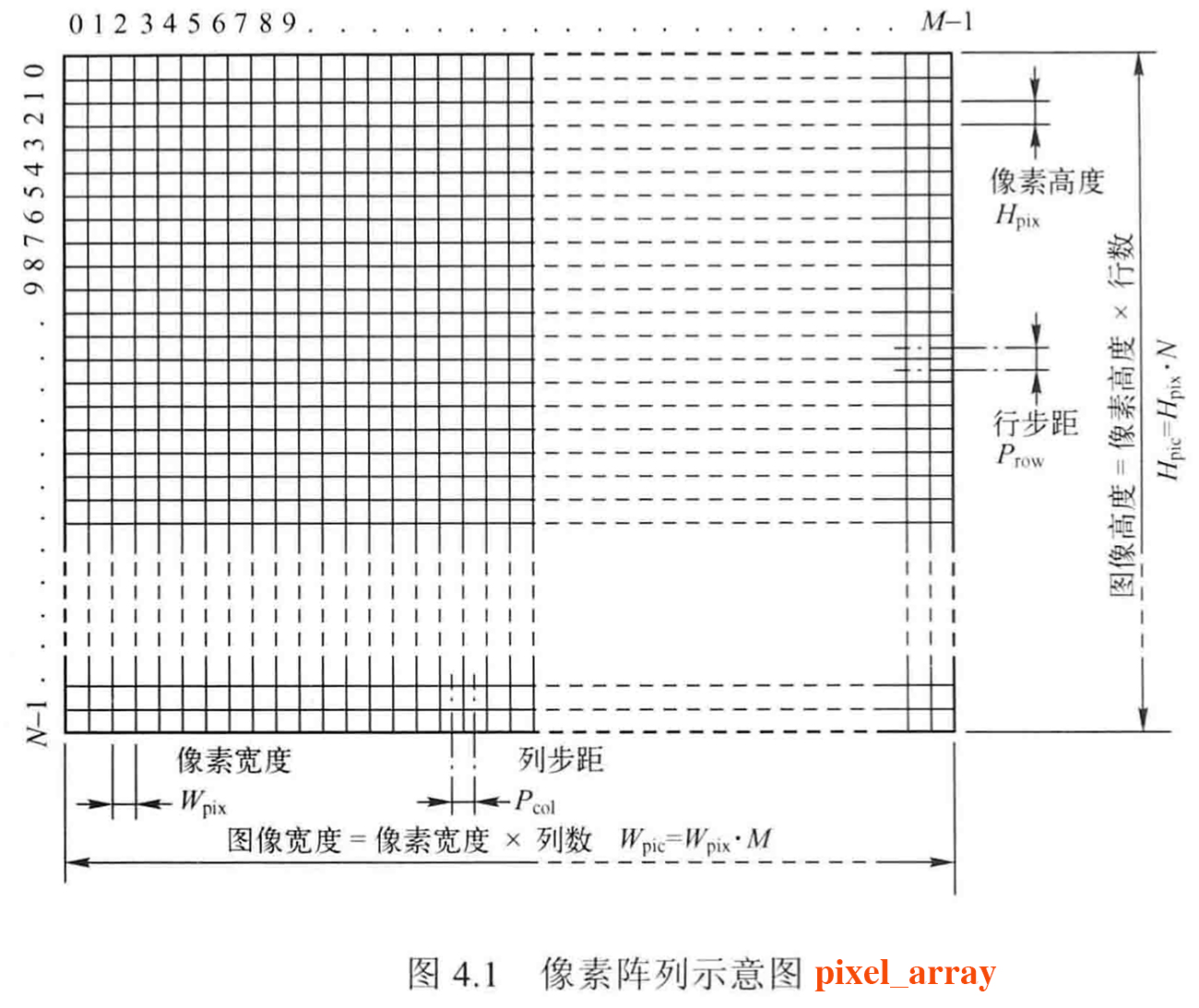

◆ 晶胞尺寸3.30 μm (H) × 3.30 μm (V)
◆ 光学黑色水平(H)方向:前36像素，后0像素
垂直(V)方向:前16像素，后0像素

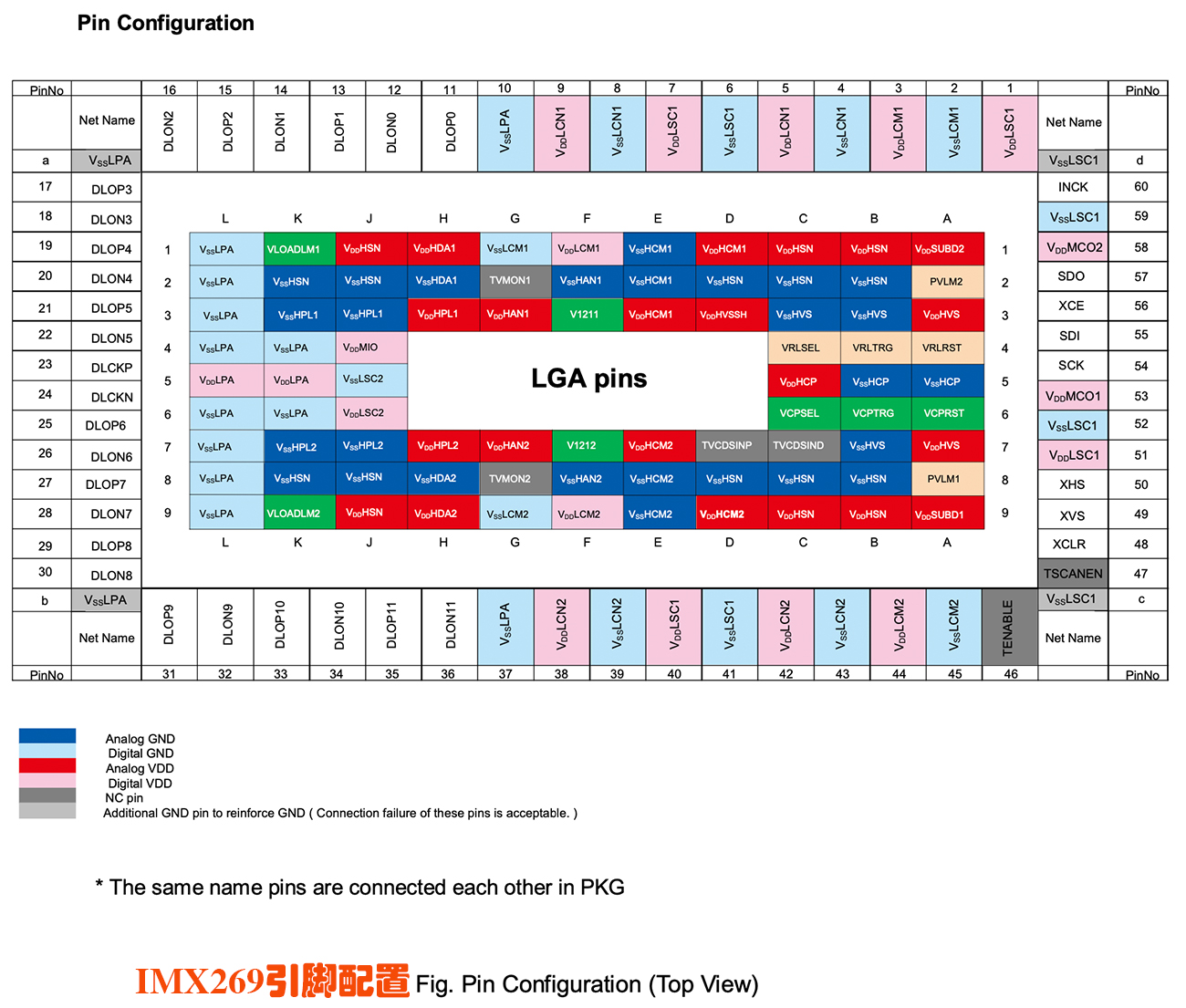

◆ 封装84引脚LGA/60引脚LCC
对角线21.77毫米（4/3型）CMOS图像传感器，带方形像素，用于彩色相机
IMX269AQR-D
描述
IMX269AQR-D是对角线21.77毫米（4/3型）CMOS有源像素型图像传感器，具有正方形像素阵列和21.27 M有效像素。该传感器集成了最大24 dB PGA电路和12位A / D转换器。 12位数字输出可以在静止图像模式下以27.27帧/秒的速度读出21.27 M有效像素的信号。
另外，该产品设计用于消费类数码相机。当将此产品用于其他应用程序时，Sony不保证产品的质量和可靠性。因此，请勿将其用于消费类数码相机以外的其他应用。

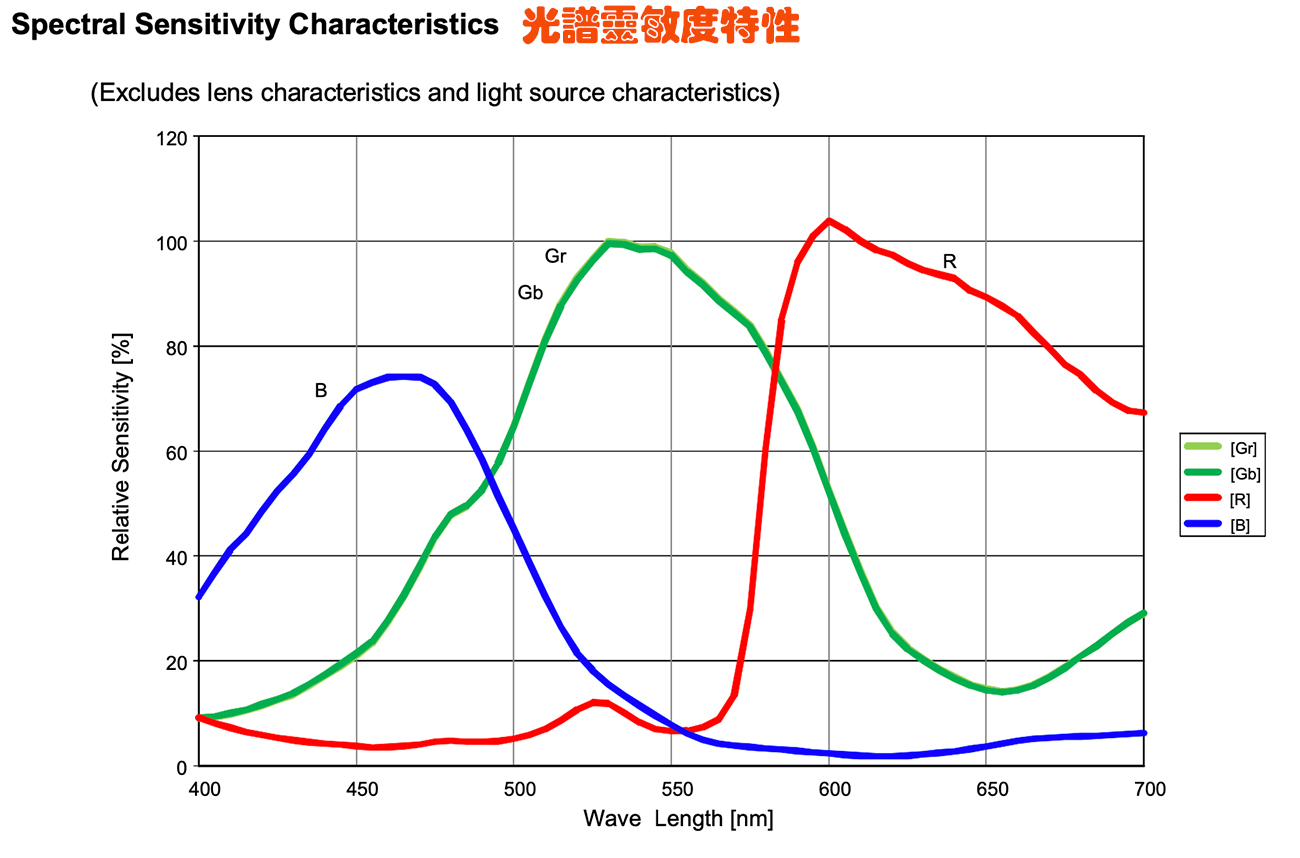

光谱灵敏度特性
图像传感器特性测量方法
测量条件
1，在以下测量中，设备驱动条件为寄存器设置，AC 特性和 DC 特性的典型值。
2，在以下测量中，将排除斑点像素，除非另有说明，否则将使用传感器（不包括斑点像素）的光学黑电平作为信号输出的参考，将其作为 Gr / Gb 信号输出或 Gr / Gb 信号的值。测量系统的 R / B 信号输出。
该图像传感器的颜色编码和读出

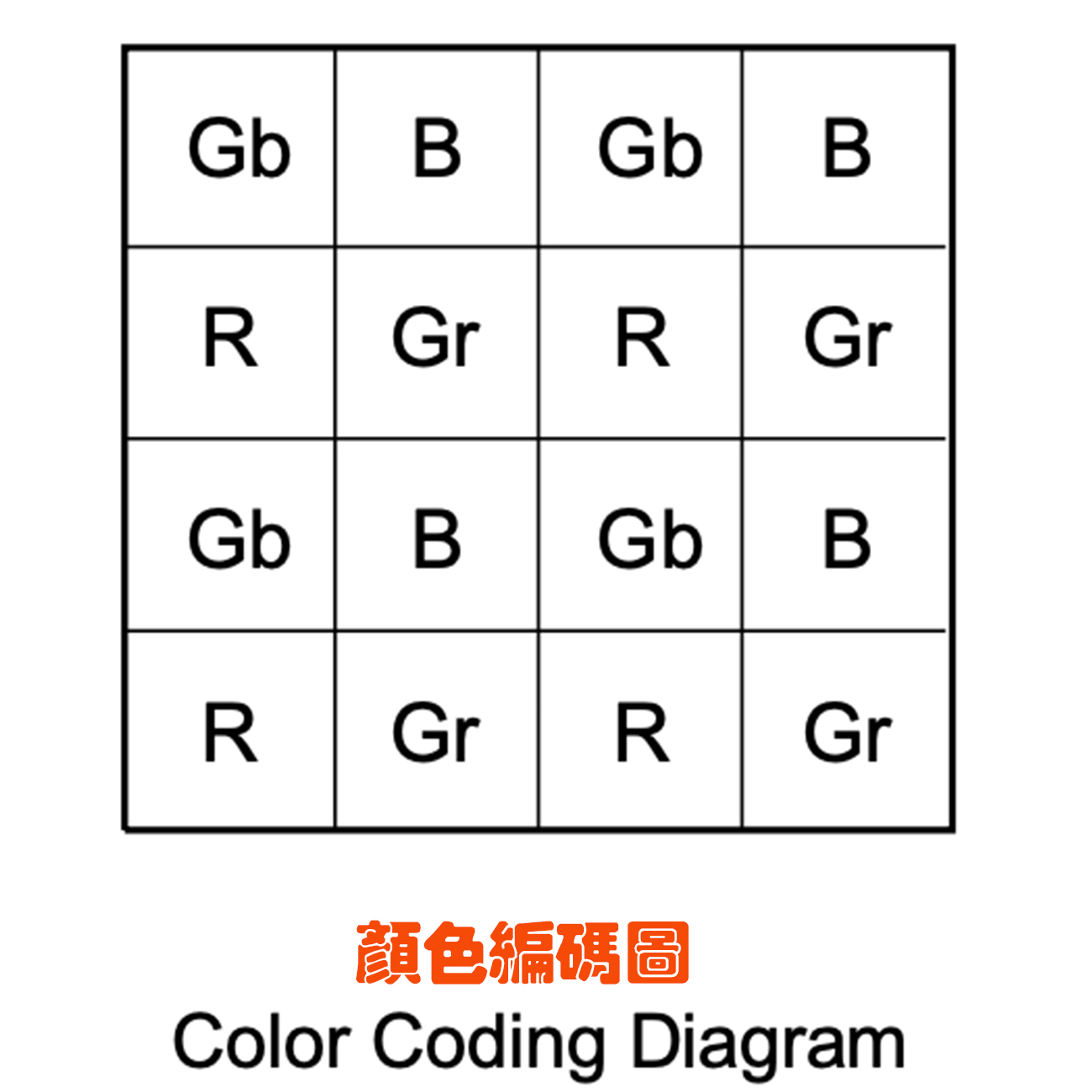

颜色编码图
该图像传感器的原色滤镜按照上图所示的布局进行排列（拜耳阵列）。 Gr 和 Gb 分别表示与 R 和 B 信号在同一行上的G信号。
标准成像条件的定义
标准成像条件I：
使用图案盒（亮度：\(706 cd / m^2\)，色温为 \(3200 K\)）作为对象。 （不适用于评估模式。）将测试标准镜头与 CM500S（t = 1.0毫米）一起用作 IR 截止滤镜，并与色温转换滤镜一起使用，以将色温调节至 5100K。
图像在F5.6。将在这种条件下对接收像素阵列的发光强度定义为标准灵敏度测试发光强度。
标准成像条件II：
对光源（色温 3200 K）成像，所有角度的亮度均匀度均在 2％ 以内。请使用带有CM500S（t = 1.0毫米）的测试标准镜头作为 IR 截止滤镜，并与色温转换滤镜一起使用，以将色温调整为 5100K。镜头光圈将发光强度调整为每个测试项目中指示的值。
1，灵敏度 / Sensitivity
2，饱和信号 / Saturation signal
3，视频信号黑点(shading) / Video signal shading
4，水平深色阴影
5，垂直条纹固定图案
6，暗信号
7，暗信号阴影
8，线爬网

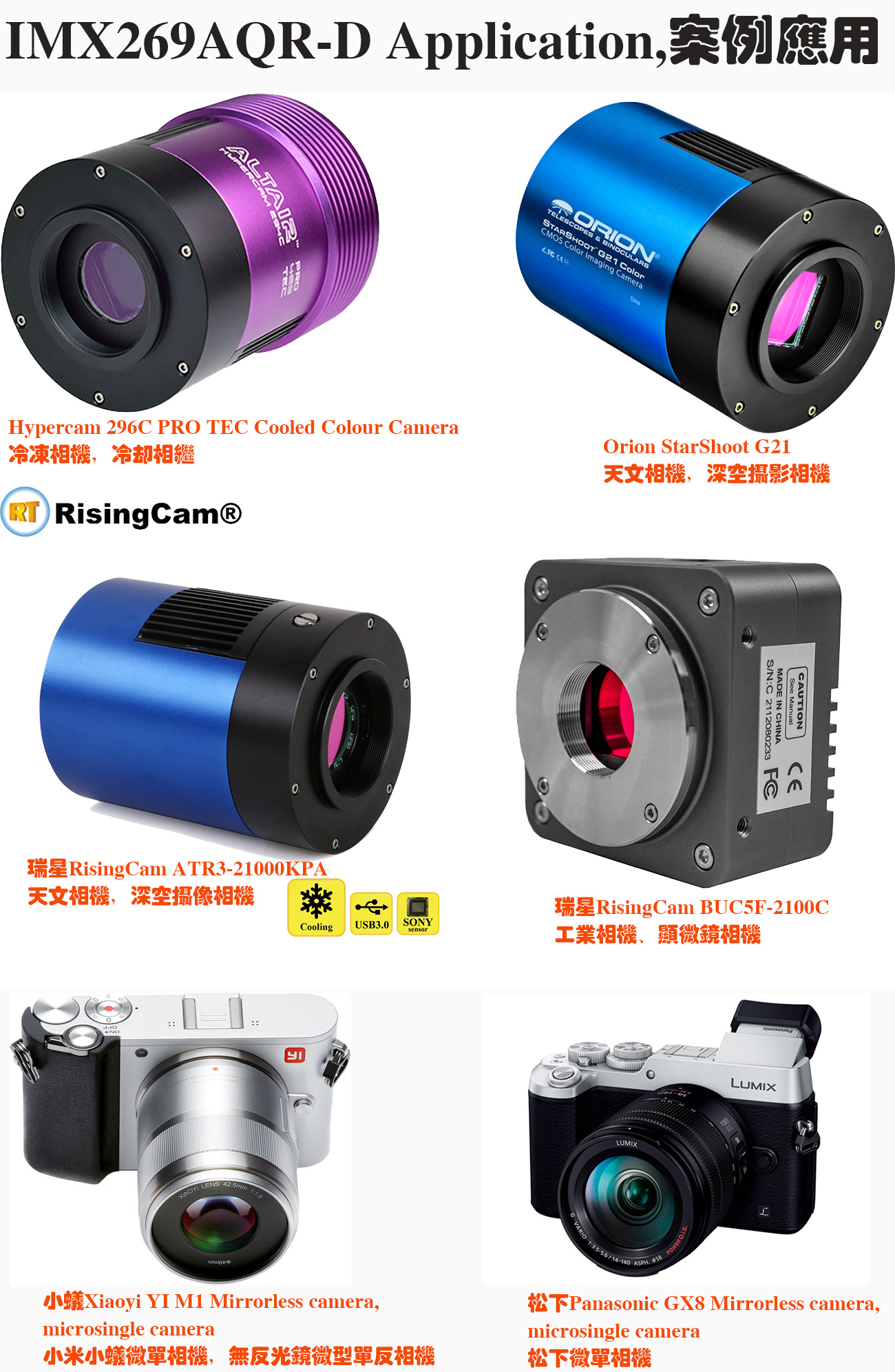

IMX269AQR-D Application,案例应用：
1，松下GX8相机使用索尼20MP IMX269传感器
2，20MP Sony IMX269 in Xiaoyi M1 Young Innovators Xiaomi M1 Y CMOS SENSOR,3，RisingCam USB3.0 工业相机，三目显微镜使用SONY imx269 数码显微镜相机高帧率 4/3 英寸传感器
4，BUC5F-2100C C-mount USB3.0 CMOS Microscope Camera (Sony IMX269 Sensor, 21.0MP)
5，RISINGCAM天文望远镜（天文相机）使用SONY-cámara astronómica imx269 con control de temperatura, sensor de 4/3 pulgadas, telescopio astronómico de 21mp, USB 3,0,
6，Orion StarShoot G21 Deep Space Color Imaging Camera（深空彩色成像相机）
March 27, 2022 3:11 pm NEWS
2199元！小蚁微单正式发布：2016万像素索尼IMX269！ 有传闻说小米会做微单相机，其实不是小米，而是旗下生态链企业小蚁科技。今天，小蚁科技举办发布会，正式推出了“小蚁微单相机M1”，号称是“年轻人的第一台智能微单相机”。小蚁科技CEO达声蔚称，小蚁从2013年底开始筹备微单项目，曾去美国和日本考察，而最终这台小蚁微单定位在传统微单和智能手机之间，要做成M4/3旗舰产品。小蚁微单外观有暴风黑、冰河银两种风格，采用索尼Exmor IMX269传感器，2016万有效像素，ISO 100-25600，拍照分辨率最高5184×3888，可插值至8160×6120(5000万像素)，支持4K/30fps、1080p/60fps视频录制，并有低噪点工作模式。内置专业ISP图像处理器，四核ARM CPU，支持HDR、无损RAW、视频电子防抖、畸变矫正。81点触摸点选反差式对焦，对焦范围覆盖绝大部分Live View区域，并支持脸部识别，最多32张人脸。日本COPAL机械快门，速度60s-1/4000s，支持B门/T门，最高曝光时间30分钟，支持5张每秒连拍。镜头方面标配焦距12-40mm，最大光圈F3.5-5.6，光圈范围F3.5-22，9组11片光学结构，包含1片ED镜片、3片非球面镜片、1片非球面ED镜片，净重186克，滤镜接口62毫米。同时还有专门面向人像拍摄的42.5mm F1.8，首创人像/微距二合一，2片高精细非球面镜片抑制镜头畸变，步进式马达+丝杠结构。小蚁还开发了人像摄影套框拍摄模式“大师随行”，采用模板套框的形式，用户可以直接通过屏幕摆姿框线进行构图拍摄，还可以云端下载更多模板。小蚁微单将于9月23日在京东首发，标准变焦套机2199元，双镜头套机2999元。
有关IMX269AQR的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，官网，生产厂家，批量采购，模组，模块，特价，库存，哪里买，性价比，用途，封装厂，晶圆，代工，可咨询本公司
https://www.sunnywale.com/uploadfile/2022/0423/IMX269AQR_Flyer_Awin.pdf\点击或者复制上面链接到浏览器打开，IMX269AQR datasheet PDF file可免费下载，Click or copy the link to free download the datasheet PDF file.
满2件全国包邮，如果你有货，可以卖给我，当我求购IMX269AQR，你需要购买IMX269AQR，可以找我买。
Freight is free when you buy 2 pieces in China, if you have IMX269AQR inventory, you can sell to me, if you need buy IMX269AQR, you can ask me to buy.
如果你看不习惯中文，你可以看English version
马上购买IMX269AQR
