AR0234CS 1/2.6-inch 2.3 Mp CMOS Digital Image Sensor with Global Shutter CRA28 deg度 230万像素全局快门for工业相机、机器视觉、无人机、条码阅读器、视频监控摄像机、
2022-02-19 17:05:10
点击购买
带膜：AR0234CSSC28SUKA0-CP，AR0234CSSC00SUKA0-CP，AR0234CSSM28SUKA0-CP，AR0234CSSM00SUKA0-CP，

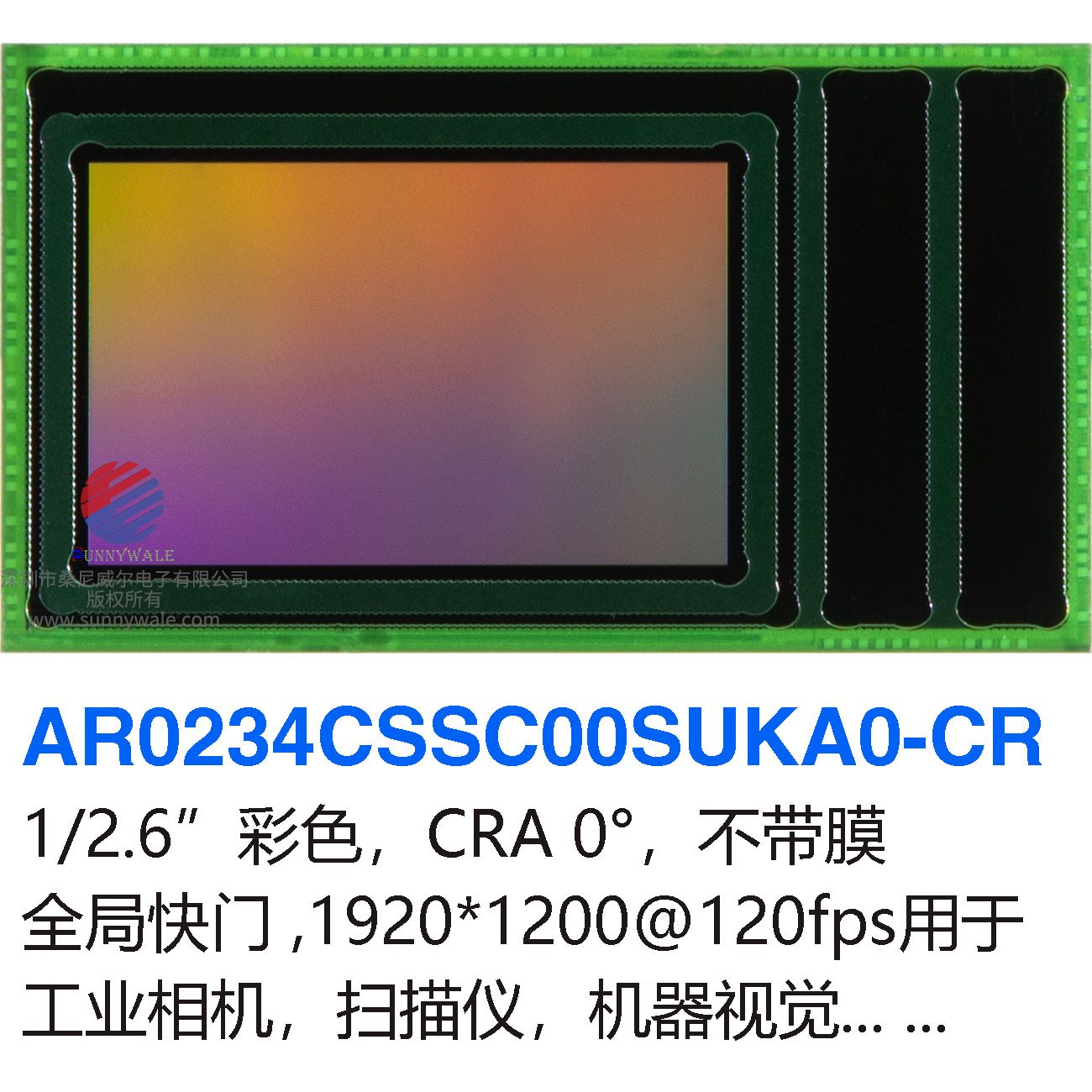

无膜：AR0234CSSC28SUKA0-CR，AR0234CSSC00SUKA0-CR，AR0234CSSM28SUKA0-CR，AR0234CSSM00SUKA0-CR，
AR0234CS,全局快门曝光，工业相机图像传感器，机器视觉相机，条码阅读器，视频监控摄像机，无人机，AR VR MR XR相机，自动导航相机，2.3MP 1920x1200p 120fps帧图像传感器
AR0234CSSC28SUKA0-CP，AR0234CS,全局快门曝光，工业相机图像传感器，机器视觉相机，条码阅读器，视频监控摄像机，无人机，AR VR MR XR相机，自动导航相机等相机用的2.3MP 1920x1200p 120fps帧图像传感器
2100/pack,里面有3个7层小包 ，每个小盒700pcs,每层托盘100pcs
产品概览/Product Overview
The AR0234CS is a 1/2.6-inch 2Mp CMOS digital image sensor with an active-pixel array of 1920 (H) x 1200 (V). It incorporates a new innovative global shutter pixel design optimized for accurate and fast capture of moving scenes at 120 frame per second, full resolution. The sensor produces clear, low noise images in both low-light and bright scenes. It includes sophisticated camera functions such as auto exposure control, windowing, row skip mode, column-skip mode, pixel-binning, and both video and single frame modes. It is programmable through a simple two-wire serial interface. The AR0234CS produces extraordinarily clear, sharp digital pictures with an industry leading Global Shutter Efficiency, and its ability to capture both continuous video and single frames makes it the perfect choice for a wide range of applications, including scanning, autonomous mobility, surveillance and industrial quality control.
特性/Speciality● Best in Class Global Shutter Efficiency
● Low Dark Current/Hot Pixels
● High Linear Full Well
● Low Operational Power
● Small Form Factor
● Built-In Statistics Engine
● Multiple Functional Modes - Row & Col Skip Modes, Pixel Binning
优势/Advantage
● Superior Image Quality for fast-moving objects
● Reduced Total Noise Floor, Higher SNR delivering High Image Fidelity
● High Dynamic Range, delivers higher image clarity
● Suitable of Battery Powered Applications
● Ideal for Space Constrained Applications
● Offloads Image Processor Loads, provides scene details with Prog.ROI
● Application-specific Image Quality Selections with Performance/Power Trade-offs
应用/Applications
● Industrial camera, visual camera, inspection camera
● Gesture recognition
● 3D scanning
● Position tracking
● Machine vision
● AR(Augmented Reality) /VR(Virtual Reality) / MR(Mixed Reality) / XR(Extended Reality)
● Home / Building Access Control
● Barcode Scanning
● Autonomous Mobility
● Biometrics
● Commercial Surveillance
终端产品/Terminal product
● Autonomous Mobile Robots
● Autonomous Guide Vehicles (Drones)
● Video Doorbells
● AR/VR/MR Headsets
● Barcode Readers
● Retail Analytics Cameras
● Machine Vision Cameras
● Video Surveillance Cameras
AR0234CSSM28SUKA0−CP 2.3MP 1/2.6”, Mono, 28 deg CRA CSP Chip Tray with Protective Film
AR0234CSSM28SUKA0−CR 2.3MP 1/2.6”, Mono, 28 deg CRA CSP Chip Tray without Protective Film
AR0234CSSM28SUKA0−CP1 2.3MP 1/2.6”, Mono, 28 deg CRA CSP Chip Tray with Protective Film Low MOQ
AR0234CSSM28SUKA0−CR1 2.3MP 1/2.6”, Mono, 28 deg CRA CSP Chip Tray without Protective Film Low MOQ
AR0234CS3M28SUD20−E 2.3MP 1/2.6”, Mono, 28 deg CRA Bare Die, Engineering Samples
AR0234CSSM28SUKAH3−GEVB 2.3MP 1/2.6”, Mono, 28 deg CRA Demo Headboard
AR0234CS3M00SUKA0−CP−E 2.3MP 1/2.6”, Mono, 0 deg CRA CSP Chip Tray with Protective Film, Engineering Samples
AR0234CS3M00SUD20−E 2.3MP 1/2.6”, Mono, 0 deg CRA Bare Die, Engineering Samples
AR0234CSSM00SUKAH3−GEVB 2.3MP 1/2.6”, Mono, 0 deg CRA Demo Headboard
AR0234CS3C28SUKA0−CP−E 2.3MP 1/2.6”, RGB, 28 deg CRA CSP Chip Tray with Protective Film, Engineering Samples
AR0234CS3C28SUD20−E 2.3MP 1/2.6”, RGB, 28 deg CRA Bare Die, Engineering Samples
AR0234CSSC28SUKAH3−GEVB 2.3MP 1/2.6”, RGB, 28 deg CRA Demo Headboard
AR0234CS3C00SUKA0−CP−E 2.3MP 1/2.6”, RGB, 0 deg CRA CSP Chip Tray with Protective Film, Engineering Samples
AR0234CS3C00SUD20−E 2.3MP 1/2.6”, RGB, 0 deg CRA Bare Die, Engineering Samples
AR0234CSSC00SUKAH3−GEVB 2.3MP 1/2.6”, RGB, 0 deg CRA Demo Headboard
以上任意型号都可订购
产品概览
AR0234CS是一款1/2.6英寸的200万CMOS数字图像传感器，具有1920 (H) x 1200 (V)的有源像素阵列。它采用了新的创新的全球快门像素设计，优化了以120帧每秒的全分辨率精确和快速捕捉运动场景。该传感器产生清晰，低噪声图像在低-光和明亮的场景。它包括复杂的相机功能，如自动曝光控制，窗口，行跳过模式，列跳跃模式，像素分拣，视频和单帧模式。它是可编程的，通过一个简单的两线串行接口。AR0234CS具有行业领先的全球快门效率，可以产生非常清晰、清晰的数码照片，其连续视频和单帧的捕捉能力使其成为广泛应用的完美选择，包括扫描、自动移动、监视和工业质量控制。
特性
● 全局最佳快门效率
● 低暗电流/热像素
● 高线性全井
● 运行功率低
● 小尺寸
● 内置统计引擎
● 多种功能模式-行和列跳跃模式，像素装箱
优势
● 对快速移动的物体具有卓越的图像质量
● 降低总噪声地板，更高的信噪比提供高图像保真度
● 高动态范围，提供更高的图像清晰度
● 适用于电池供电应用
● 适用于空间受限的应用
● 卸载图像处理器加载，提供场景细节与Prog.ROI
● 应用程序特定的图像质量选择与性能/功率的权衡
应用
● 工业相机，视觉相机，检测相机
● 手势识别
● 3D扫描
● 位置跟踪
● 机器视觉
● AR(增强现实)/VR(虚拟现实)/ MR(混合现实)/ XR(扩展现实)
● 家庭/建筑物访问控制
● 条码扫描
● 自动移动
● 生物识别技术
● 商业监视
终端产品
● 工业相机，视觉相机，检测相机
● 自主移动机器人
● 自动导航车(无人机)
● 视频门铃
● AR(增强现实)/VR(虚拟现实)/ MR(混合现实)/ XR(扩展现实)
● 条形码阅读器
● 零售分析相机
● 机器视觉摄像机
● 视频监控摄像头
AR0234CS 1/2.6英寸2.3MP全局快门CMOS数字图像传感器
描述
AR0234CS是一款1/2.6英寸的200万CMOS数字图像传感器，具有1920 (H) x 1200 (V)的有源像素阵列。它采用了一种新的创新的全球快门像素设计，以全分辨率120帧/秒的速度精确和快速捕捉运动场景。
该传感器在低光和明亮场景下都能产生清晰、低噪声的图像。它包括复杂的相机功能，如自动曝光控制，窗口，行跳过模式，列跳过模式，像素-分箱和视频和单帧模式。它是可编程的，通过一个简单的两线串行接口。
AR0234CS具有行业领先的全球快门效率(Global Shutter Efficiency)，可以产生非常清晰、清晰的数码照片，其连续视频和单帧捕捉能力使其成为广泛应用(包括扫描和工业检测)的完美选择。
特性
● 优异的弱光和红外性能
● 高清视频(1080p@120fps)
● 8位/10位MIPI, 1/2/4车道的MIPI或
8位/10位并行数据接口
● 自动黑电平校准(ABLC)
● 带统计引擎的芯片上自动曝光控制，适用于任何5x5可编程ROI
● 水平和垂直镜像，窗口和像素分拣
● 片内直方图自动曝光控制，任何可编程ROI
● 5x5统计引擎，用于任何可编程的ROI
● 灵活控制行、列跳跃模式
● 同步的片上从机或触发模式
● 内置频闪控制
● 片上锁相环(PLL)
● 片上镜头遮光校正

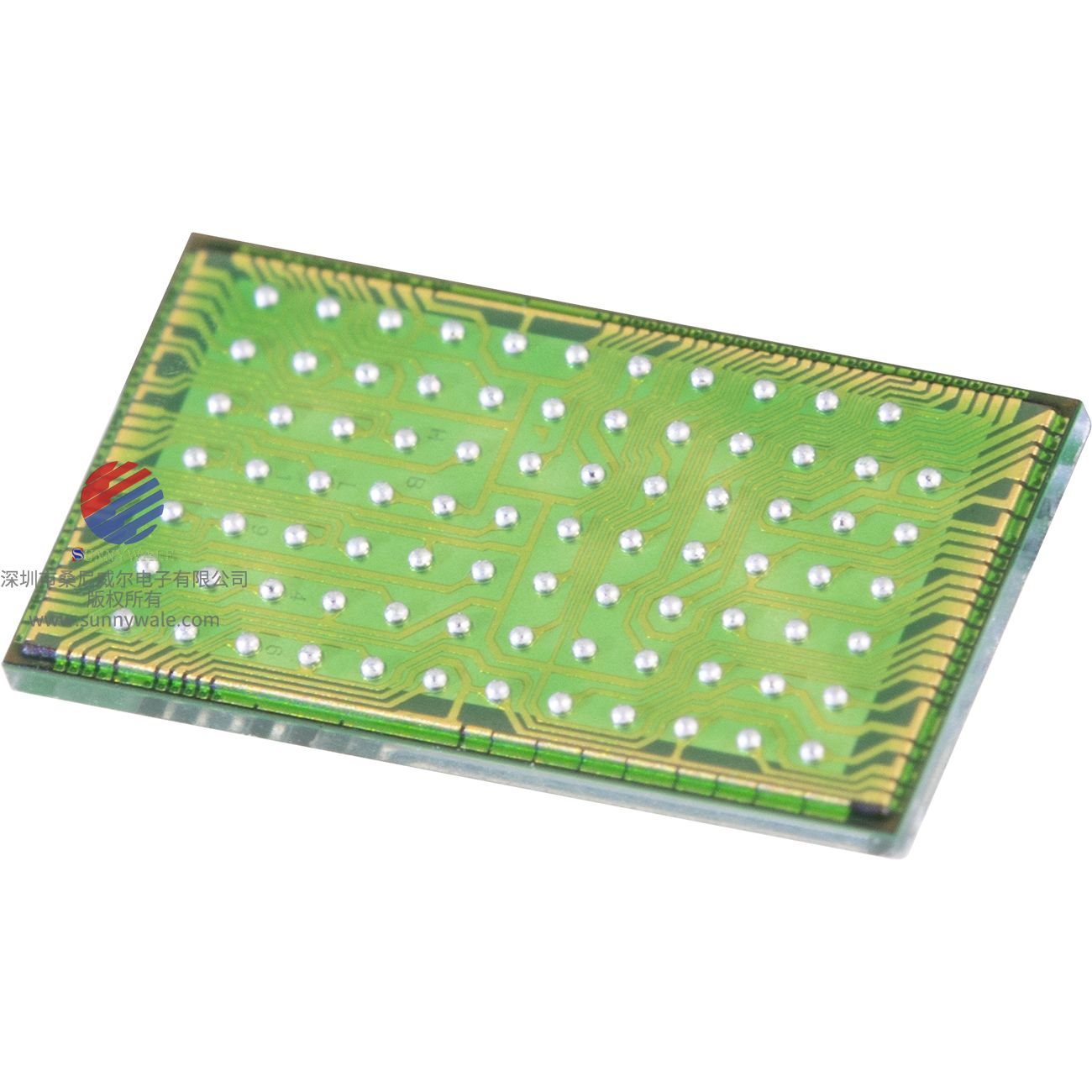

● 封装:CSP83
机密和专有的不公开发布
应用
● 条形码扫描器
● 手势识别
● 3D扫描
● 位置跟踪
● 虹膜扫描
● 增强现实
● 虚拟现实
● 生物识别技术
● 机器视觉
一般的描述
ON半导体AR0234CS可以运行在其默认模式或编程帧大小，曝光，增益，和其他参数。默认模式输出是120帧每秒(fps)的全分辨率图像。它通过并行输出端口输出8位或10位的原始数据，或者通过串行(MIPI)输出端口输出10位或8位的原始数据。设备可以操作在视频(主)模式或帧触发模式。
FRAME_VALID和LINE_VALID信号输出在专用的引脚上，以及一个同步的像素时钟。一个专用的闪光引脚可以通过编程来控制外部LED或闪光曝光照明。
AR0234CS包括附加功能，允许特定应用程序的调整:窗口，可调自动曝光控制，自动黑电平校正，车载温度传感器，行跳过和列跳过模式和分箱模式。
该传感器设计用于工作在宽的环境温度范围(-40°C至+85°C环境)。
功能概述
AR0234CS是一种渐进扫描传感器，以恒定的帧率生成像素数据流。它使用了一个片上锁相环(PLL)，可以选择启用从一个运行在6到54 MHz之间的主输入时钟产生所有内部时钟。
输出最大像素率为90mp /s，对应90mhz的时钟速率。图1显示了传感器的框图。
用户与传感器的交互是通过双线串行总线，该总线与阵列控制、模拟信号链和数字信号链进行通信。该传感器的核心是一个2.3MP（百万像素）有源像素传感器阵列。AR0234CS的特点是全球快门技术的准确性
捕捉运动图像。通过寄存器设定积分时间来控制整个阵列的曝光。所有像素同时整合光线并在像素处存储信号。一旦行读出序列启动，每个像素的存储信号就会通过模拟信号链(提供偏移和增益)，然后通过每个列模数转换器(ADC)进行传输。ADC的输出是阵列中每个像素的10位值。ADC输出经过数字处理信号链(它提供进一步的数据路径校正和应用数字增益)。像素数据输出速率高达90mp /s，与帧和行同步信号并行。
功能概述
AR0234CS全球快门传感器具有广泛的功能，以增强功能和增加通用性。
以下是特征的摘要。
● 3.0μm全局快门像素
为了提高弱光性能和准确捕捉运动图像，实现了一个大(3.0μm)的全局快门像素，以更好地优化图像。
● 操作模式
AR0234CS工作在主(视频)，从/触发(单帧)，或自动触发模式。在主模式下，传感器生成积分和读出计时。在Slave/trigger模式下，它接受外部主机的一个触发器启动曝光，然后生成曝光和读取计时。外部触发信号允许精确控制帧率和寄存器更改更新。曝光时间是通过两线串行接口编程的模式。
● 窗口控制
可配置的窗口大小和空白时间允许广泛的分辨率和帧率。支持数字分拣和跳跃模式，以及垂直和水平镜像操作。
● 帧率
AR0234CS能够在全分辨率(1920 x 1200)下运行120帧，在MIPI接口的720p分辨率下运行120帧。
● 嵌入式数据和统计
AR0234CS具有输出嵌入在帧定时内的图像数据和统计数据的能力。
●多相机同步
AR0234CS支持多摄像机(立体声)支持的高级线同步控制。
●上下文切换和寄存器更新上下文
切换可以用来在两组寄存器值之间快速切换。
● 获得
1-16倍的可编程模拟增益适用于所有颜色通道，以及1-16倍的数字增益，可以在每个颜色通道的基础上配置。并行接口可编程模拟增益限制为8倍。
● 自动曝光控制
集成的自动曝光控制可用于确保每隔一帧计算和更新曝光和增益的最佳设置。
● MIPI
AR0234CS全球快门图像传感器支持一个、两个和四个通道的MIPI数据。符合MIPI标准:
MIPI联盟标准(CSI-2版本1.2)
MIPI联盟标准D-PHY 1.0版
● 锁相环
片上锁相环提供了参考时钟灵活性，并支持扩频源，以改善EMI性能。
● 重置
AR0234CS可以通过寄存器写复位，或者通过专用的输入引脚复位。
● 允许输出
AR0234CS输出引脚可以使用专用的输出使能引脚进行三次声明。
● 温度传感器
● 黑电平校正
● 排噪声校正
● 测试模式
为了调试目的，可以启用几个测试模式。这些包括纯色、色条、淡灰和行走1s测试模式。
● 硅/OTPM修订信息
提供了一个修订寄存器来读出(通过I2C)硅和OTPM修订信息。这将有助于区分材料，如果有未来的OTPM或硅修订。
● 镜片遮光校正
包括一种片上透镜阴影校正算法
● 压缩
AR0234CS可以选择性地将10位数据压缩到8位使用DPCM压缩。
活动数组
AR0234CS活动像素阵列配置为1920列乘1200行。第一个激活的像素是激活像素阵列的右上角(参见datasheet Page5的图2和图3)。
