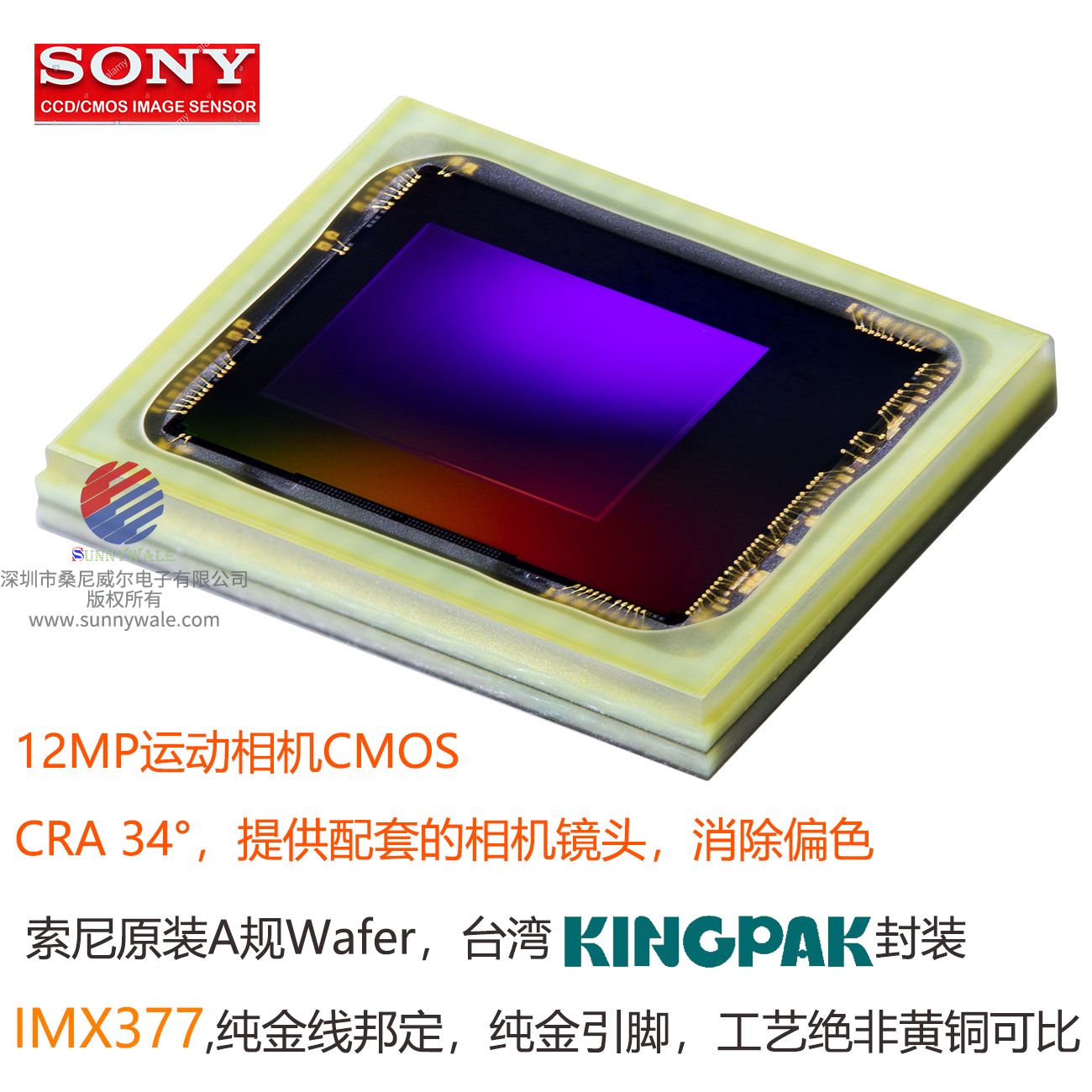

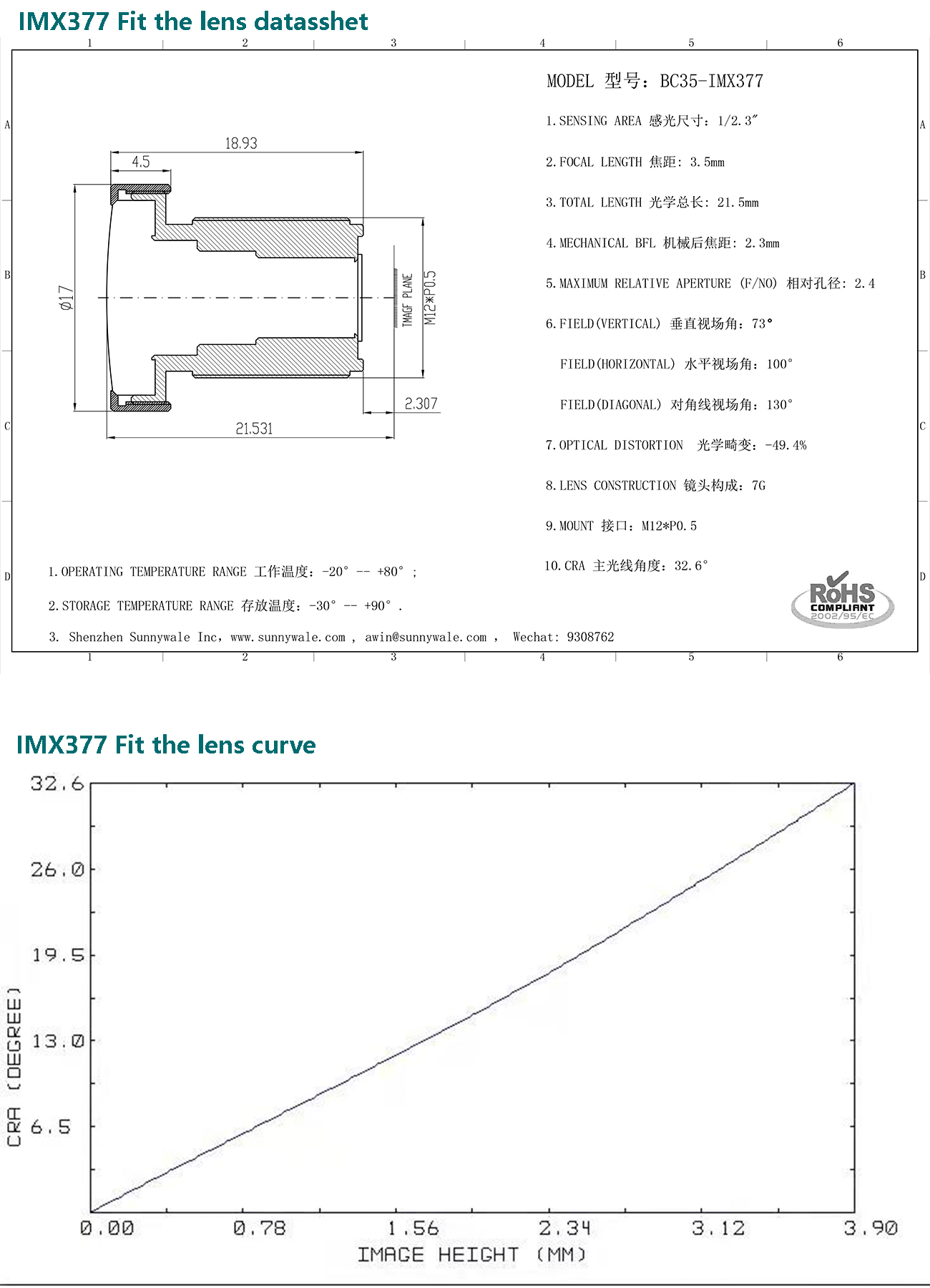

IMX377,12MP，台湾KINGPAK封装，CRA 34°有配套镜头，1/2.3" CMOS Image Sensor for sport action camera高速高清运动相机图像传感器
2021-10-20 18:28:53
点击购买
Diagonal 7.81 mm (Type 1/2.3) CMOS Image Sensor with Square Pixel for Color Cameras
Features
● CMOS active pixel type pixels
● Input clock frequency 6 to 27 MHz
● MIPI Specifications (CSI-2 high-speed serial interface)
● All-pixel scan mode
-Horizontal/vertical 2/2-line binning mode
-Horizontal/vertical 3/3-line binning mode
-Vertical 1/3 subsampling horizontal 3 binning mode
-Vertical 1/3 subsampling horizontal 2/4 subsampling mode
-Vertical 2/9 subsampling binning horizontal 3 binning mode
-Vertical 2/9 subsampling binning horizontal 3 binning mode low power consumption
-Vertical 2/17 subsampling binning horizontal 3 binning mode
● High-sensitivity, low dark current, no smear, excellent anti-blooming characteristics
● Vertical and horizontal arbitrary cropping function
● Variable-speed shutter function (minimum unit: 1 horizontal period)
● Low power consumption
● H driver, V driver and I2C communication circuit on chip
● CDS/PGA on chip. Gain +27 dB (step pitch 0.1 dB)
● 10-bit/12-bit A/D conversion on chip
● R, G, B primary color mosaic filters on chip
● All-pixel simultaneous reset supported

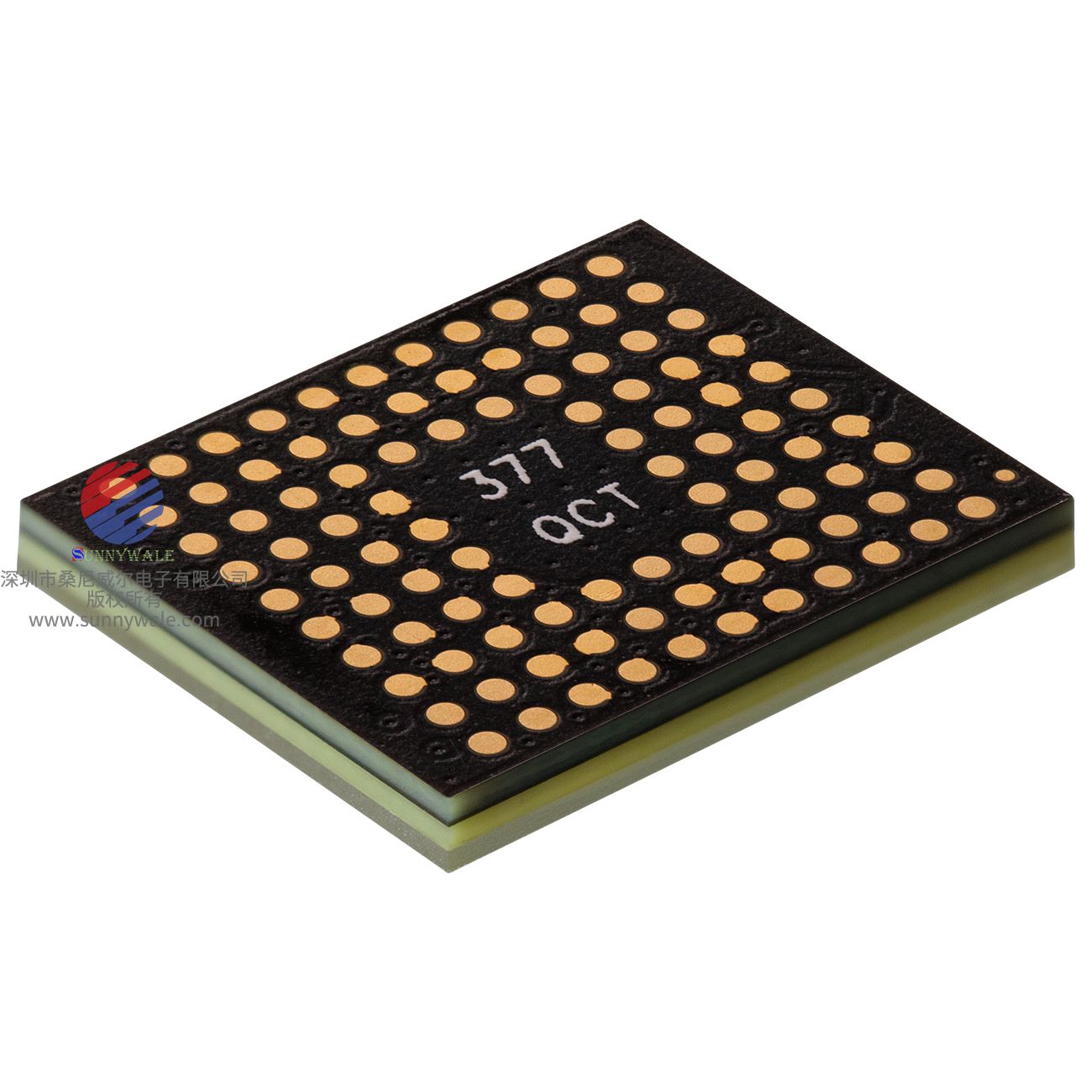

● 98-pin high-precision ceramic package
Device Structure
● CMOS image sensor
● Image size : Diagonal 7.81 mm (Type 1/2.3)
● Total number of pixels: 4152 (H) × 3062 (V) approx. 12.71 M pixels
● Number of effective pixels
- Type 1/2.3 approx. 12.35 M pixels use : 4056 (H) × 3046 (V) approx. 12.35 M pixels
- Type 1/2.5 approx. 9.03 M pixels use : 4152 (H) × 2174 (V) approx. 9.03 M pixels
● Number of active pixels
- Type 1/2.3 approx. 12.35 M pixels use : 4024 (H) × 3036 (V) approx. 12.22 M pixels diagonal 7.81 mm
- Type 1/2.5 approx. 9.03 M pixels use : 4120 (H) × 2168 (V) approx. 8.93 M pixels diagonal 7.22 mm
● Number of recommended recording pixels
- Type 1/2.3 approx. 12.35 M pixels use : 4000 (H) × 3000 (V) 12.00 M pixels aspect ratio 4:3
- Type 1/2.5 approx. 9.03 M pixels use : 4096 (H) × 2160 (V) approx. 8.85 M pixels aspect ratio approx. 17:9
● Chip size: 10.200 mm (H) × 8.000 mm (V) (include scribe area)
● Unit cell size: 1.55 μm (H) × 1.55 μm (V)
● Optical black
-Horizontal (H) direction : Front 0 pixels, rear 0 pixel
-Vertical (V) direction : Front 16 pixels, rear 0 pixel
● Substrate material: Silicon
对角线7.81毫米(1/2.3型)CMOS图像传感器与方形像素彩色相机
描述
IMX377CQT是一款对角线7.81 mm (Type 1/2.3) CMOS图像传感器，具有彩色正方形像素阵列和大约12.35 M有效像素。12位数字输出，可输出约12.35 M有效像素的高清晰度信号，用于拍摄静止图像。
采用模拟2.8 V、数字1.2 V、I/O接口1.8 V三种供电电压，功耗低。
通过水平和垂直叠加和子采样，实现12位数字输出，拍摄高速高清的运动图像。该传感器具有灵敏度高、暗电流低的特点，并具有可变积分时间的电子快门功能。
此外，本产品是为消费性数码相机和消费性摄像机而设计的。当将此应用于其他应用时，索尼不保证产品的质量和可靠性。因此，除了消费者使用的数码相机和消费者使用的摄像机，不要将其用于其他应用。
此外，由于这是一个标准产品，因此不支持单独的规格更改。
特性
● CMOS有源像素类型像素
● 输入时钟频率6 ~ 27mhz
● MIPI规格(CSI-2高速串行接口)
● 全像素扫描模式
-水平/垂直2/2行装箱模式
-水平/垂直3/3线装箱模式
-垂直1/3次抽样水平3装箱模式
-垂直1/3分采样水平2/4分采样模式
-垂直2/9子抽样分箱水平3分箱模式
-立式2/9子采样分仓卧式3分仓模式功耗低
-垂直2/17子抽样装箱水平3装箱模式
● 灵敏度高，暗电流低，无污迹，抗开花性能优异
● 垂直、水平任意裁剪功能
● 变速快门功能(最小单位:1个水平周期)
● 功耗低
● 芯片上的H驱动、V驱动和I2C通信电路
● CDS/PGA芯片。增益+ 27db(步距0.1 dB)
● 芯片上10位/12位A/D转换
● 片上R, G, B原色马赛克滤光片
● 支持全像素同步复位
● 98针高精度陶瓷封装
设备结构
● CMOS图像传感器
● 图像尺寸:对角线7.81毫米(1/2.3型)
● 总像素数:4152 (H) × 3062 (V)约12.71像素
● 有效像素数
-大约1/2.3型12.35 M像素使用:4056 (H) × 3046 (V)约。12.35像素
-型号1/2.5左右9.03 M像素使用:4152 (H) × 2174 (V)约。9.03像素
● 活动像素数
-大约1/2.3型12.35 M像素使用:4024 (H) × 3036 (V)约。12.22 M像素对角线7.81毫米
-型号1/2.5左右9.03 M像素使用:4120 (H) × 2168 (V)约。8.93 M像素对角线7.22毫米
● 推荐的录制像素数
-大约1/2.3型12.35 M像素使用:4000 (H) × 3000 (V) 12.00 M像素长宽比4:3
-型号1/2.5左右9.03 M像素使用:4096 (H) × 2160 (V)约。约8.85 M像素宽高比。17:9
● 芯片尺寸:10.200 mm (H) × 8.000 mm (V)(包括划线面积)
● 单元尺寸:1.55 μm (H) × 1.55 μm (V)
● 光黑色
-水平(H)方向:前0像素，后0像素
-垂直(V)方向:前16像素，后0像素
● 衬底材料:硅
