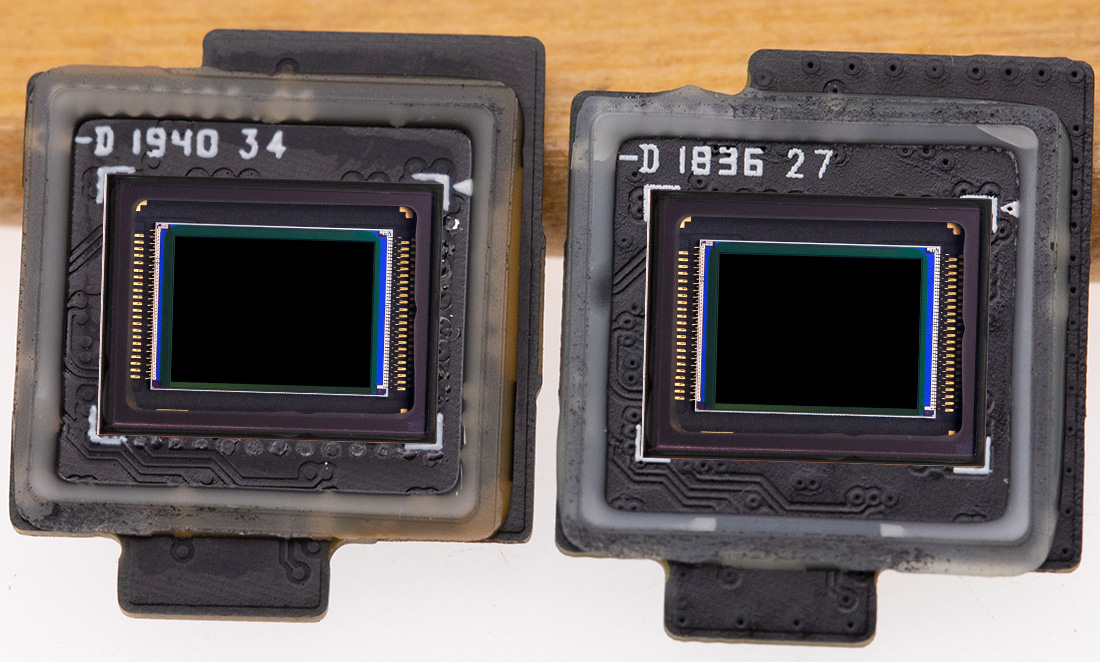

IMX577C 12MP SONY IMAGE CMOS SENSOR FOR ACTION Color CAMERA,行动 运动 大疆 DJI GoPro航拍相机的图像传感器
2021-06-22 01:18:12
点击购买
Diagonal 7.857 mm (Type 1/2.3) 12.3 Mega-Pixel CMOS Image Sensor with Square Pixel for used for color motion cameras, action cameras, aerial cameras，sport camrea
（本网站首页搜索“IMX577”可下载datasheet,阅读密码请问我 / This website home page search "IMX577" can be download the datasheet, please ask me to read the password ）
Description

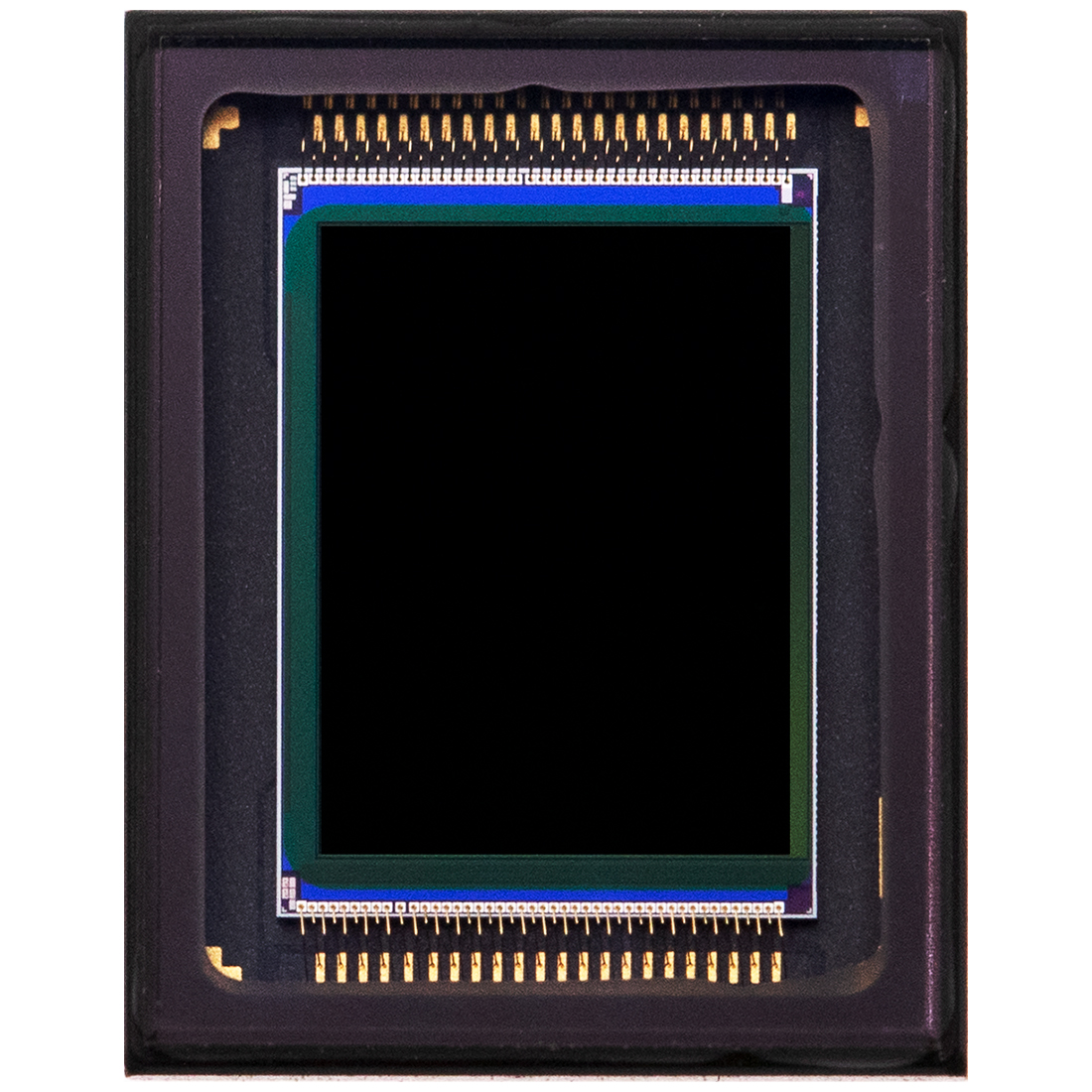

The IMX577-AACK is a diagonal 7.857 mm (Type 1/2.3) 12.3 Mega-pixel CMOS active pixel type stacked image sensor with a square pixel array. It adopts Sony's Stacked CMOS Image Sensor technology to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structure. R, G, and B pigment primary color mosaic filter is employed. It equips an electronic shutter with variable integration time. It operates with three power supply voltages: analog 2.8 V, digital 1.05 V and 1.8 V for inputloutput interface and achieves low power consumption.
In addition, this product is designed for use in consumer use camcorder. When using this for another application, Sony Semiconductor Solutions Corporation does not guarantee the quality and reliability of product. Therefore, don't use this for applications other than consumer use camcorderIn addition, individual specification change cannot be supported because this is a standard productConsult your Sony Semiconductor Solutions Corporation sales representative if you have any questions.
Features
※ Back-illuminated and stacked
※ CMOS image sensorDigital Overlap High Dynamic Range (DOL-HDR) mode with raw data output.
※ High signal to noise ratio (SNR)
※ Full resolution @60 frame/s (Normal), 4K2K @60 frame/s (Normal), 1080p @240 frame/s
Full resolution @40 frame/s (12 bit Normal), Full resolution @30 frame/s (DOL-HDR, 2 frame)
※ Output video format of RAW 12/10/8. COMP8
※ Power Save Mode with MIPI ULPS operatior
※ Pixel binning readout and V sub-sampling function
※ Independent flipping and mirroring
※ Input clock frequency 6 to 27 MHz
※ CSI-2 serial data output (MIPI 2lane/4lane. Max. 2.1 Gbps/lane. D-PHY spec. ver. 1.2 compliant)
※ 2-wire serial communication
※ Two PLLs for independent clock generation for pixel control and data output interface
※ Defect Pixel Correction (DPC)
※ Ambient Light Sensor (ALS)
※ Fast mode transition. (on the fly)
※ Dual sensor synchronization operation (Multi camera compatible)
※ 7 k bit of OTP ROM for users
※ Built-in temperature sensor
※ 10-bit/12-bit A/D conversion on chip
※ Horizontal Low Power Analog Cropping
※ Window Scanning mode
※ 92-pin high-precision ceramic package
Device Structure
※ CMOS image sensor
※ Image size：7.857 mm (Type 1/2.3)
※ Total number of pixels：4072 (H) x 3176 (V) approx. 12.93 M pixels
※ Number of effective pixels：4072 (H) x 3064 (V) approx. 12.47 M pixelg
※ Number of active pixels：4056 (H) x 3040 (V) approx. 12.33 M pixels
※ Chip size：7.564 mm (H) x 5.476 mm (V)
※ Unit cell size：1.55 um (H) x 1.55 um (V)

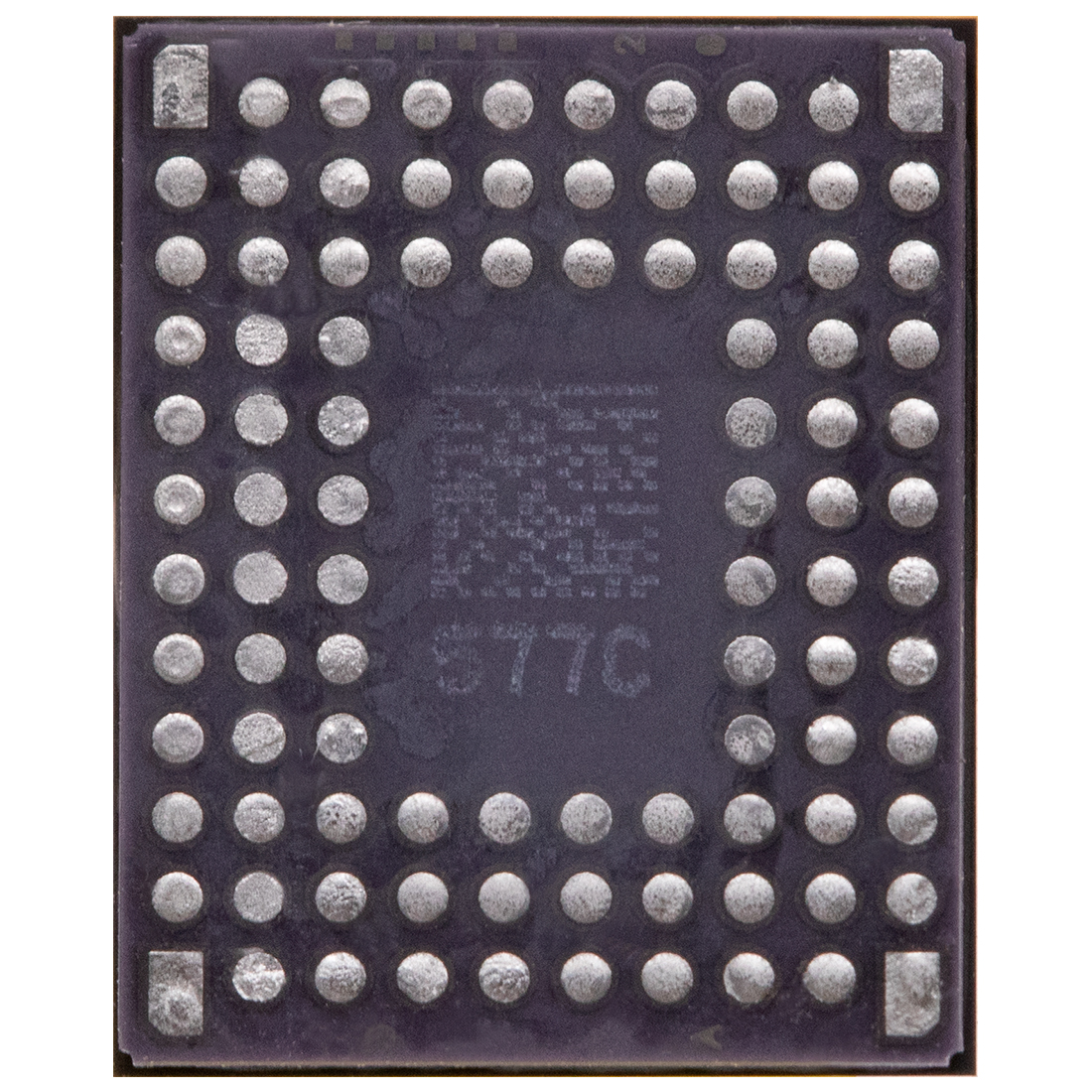

※ Package Diagonal ：92 pin LGA
12.3百万像素CMOS图像传感器，方形像素，用于彩色运动相机，行动相机、航拍相机
该IMX577-AACK是一个对角7.857 mm (Type 1/2.3) 12.3百万像素CMOS有源像素型堆叠图像传感器与方形像素阵列。采用Sony的堆叠CMOS图像传感器技术，通过列并行A/D转换电路实现高速图像采集，通过背面照明成像像素结构实现高灵敏度、低噪声的图像(相对于传统CMOS图像传感器)。采用R、G、B颜料原色拼接滤镜。它配备了可变积分时间的电子快门。它工作在三种电源电压:模拟2.8 V，数字1.05 V和1.8 V输入输出接口，实现低功耗。
此外，本产品专为消费者使用的摄像机而设计。当将其用于其他应用时，索尼半导体解决方案公司并不保证产品的质量和可靠性。此外，不支持个人规格更改，因为这是一个标准产品。如果您有任何问题，请咨询索尼半导体解决方案公司的销售代表。
特性
※ 背照式和堆栈式
※ CMOS图像传感器数字重叠高动态范围(DOL- HDR)模式与原始数据输出。
※ 高信噪比(SNR)
※ 全分辨率60帧/秒(正常)，4K2K @60帧/秒(正常)，1080p @240帧/秒全分辨率40帧/秒(12位正常)，
全分辨率30帧/秒(DOL-HDR, 2帧)
※ 输出RAW的视频格式12/10/8，COMP8
※ 省电模式与MIPI ULPS操作
※ 像素分箱读出和V子采样功能
※ 独立翻转和镜像
※ 输入时钟频率6 ~ 27mhz
※ CSI-2串行数据输出(MIPI 2通道/4通道。Max 2.1 Gbps /通道。D-PHY规格版本。1.2兼容)
※ 2线串行通信
※ 两个锁相环用于像素控制和数据输出接口的独立时钟产生
※ 缺陷像素校正(DPC)
※ 环境光传感器(ALS)
※ 快速模式过渡。(动态)
※ 双传感器同步操作(多摄像头兼容)
※ 7 k位的OTP ROM供用户使用
※ 内置温度传感器
※ 芯片上10位/12位A/D转换
※ 水平低功耗模拟裁剪
※ 窗口扫描模式
※ 92针高精度陶瓷封装
设备结构
※ CMOS图像传感器
※ 图像尺寸:7.857 mm (Type 1/2.3)
※ 总像素数:4072 (H) x 3176 (V)约12.93M像素
※ 有效像素数:4072 (H) x 3064 (V)约12.47M pixelg
※ 活动像素的数量:4056 (H) x 3040 (V)约12.33M像素
※ 芯片尺寸:7.564 mm (H) x 5.476 mm (V)
※ 单元尺寸:1.55 um (H) x 1.55 um (V)
※ 封装对脚: 92 Pin LGA
有关IMX577-AACK，IMX577C,MP6600GR的价格，datasheet，简介，文档下载，原装现货，现货库存，芯片，图片，规格书，代理商，技术支持，产品介绍，参数，方案商，分销商，经销商，官网，生产厂家，专卖店，高价收购，模组，模块，特价，库存，生产商，哪里买，性价比，用途均可咨询本公司
MP6600 datasheet free download:https://www.sunnywale.com/uploadfile/2022/0506/MP6600_Awin.pdf
Description

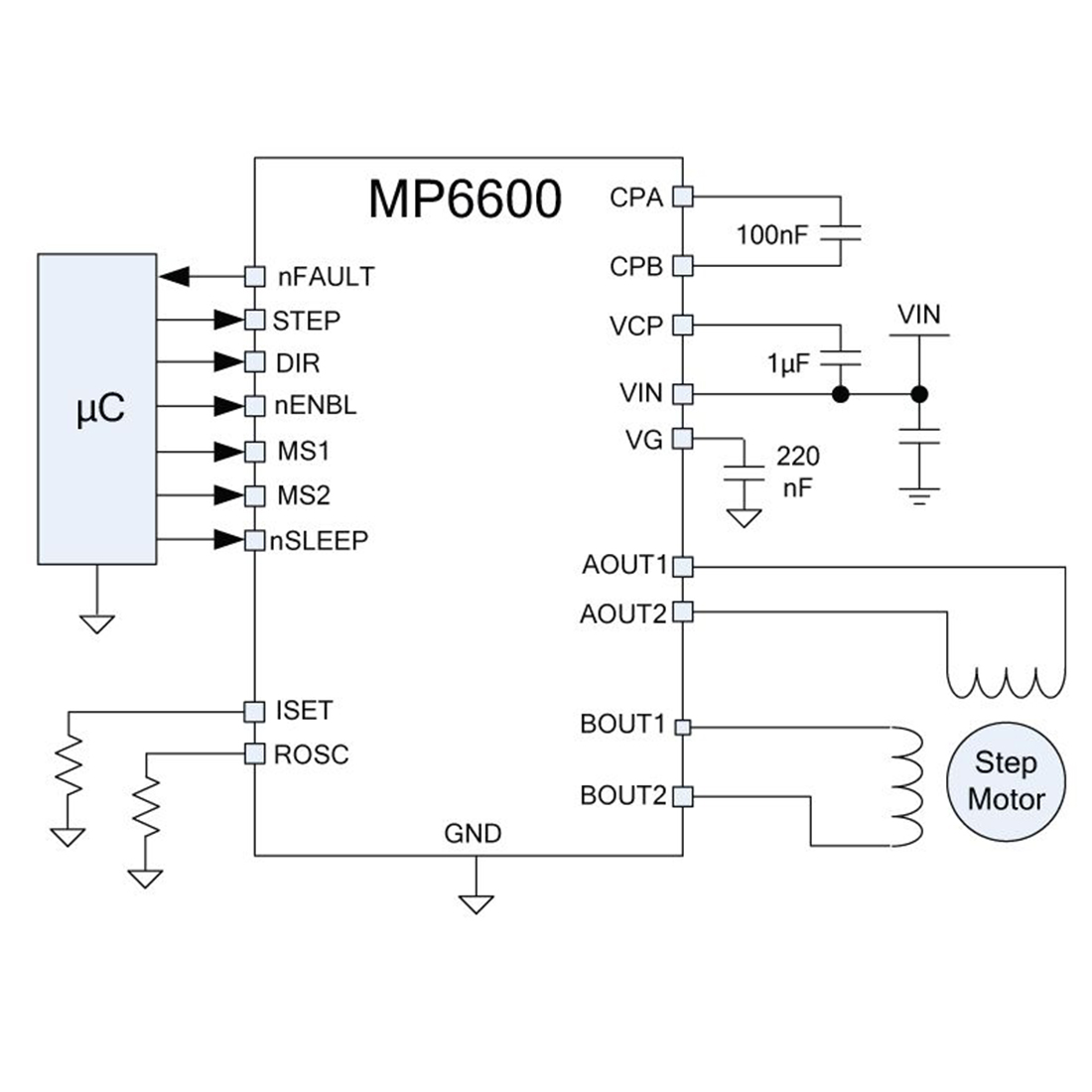

The MP6600 is a stepper motor driver with a built-in translator and current regulation. Current sensing is internal and requires no external sense resistors. High integration and a small package size make the MP6600 a space-saving and cost-effective solution for bipolar stepper motor drives.
The MP6600 operates from a supply voltage of up to 35V and can deliver motor currents up to 1.5A (depending on PCB design and thermal conditions). The MP6600 can operate a bipolar stepper motor in full- half-, quarter-, or eighth-step modes. Internal safety features include over-current protection (OCP), input over-voltage protection (OVP), under-voltage lockout (UVLO), and thermal shutdown.
The MP6600 is available in a QFN-24 (4mmx4mm) package.
Features & Benefits
Wide 4.5V to 35V Input Voltage Range
Two Internal Full-Bridge Drivers
Internal Current Sensing and Regulation
Low On Resistance (HS: 195mΩ, LS: 170mΩ)
No Control Power Supply Required
Simple Logic Interface
3.3V and 5V Compatible Logic Supply
Step Modes from Full-Step to Eighth-Step
1.5A Output Current
Automatic Current Decay
Over-Current Protection (OVP)
Input Over-Voltage Protection (OVP)
Thermal Shutdown and Under-Voltage Lockout (UVLO) Protection
Fault Indication Output
Available in a QFN-24 (4mmx4mm) Package

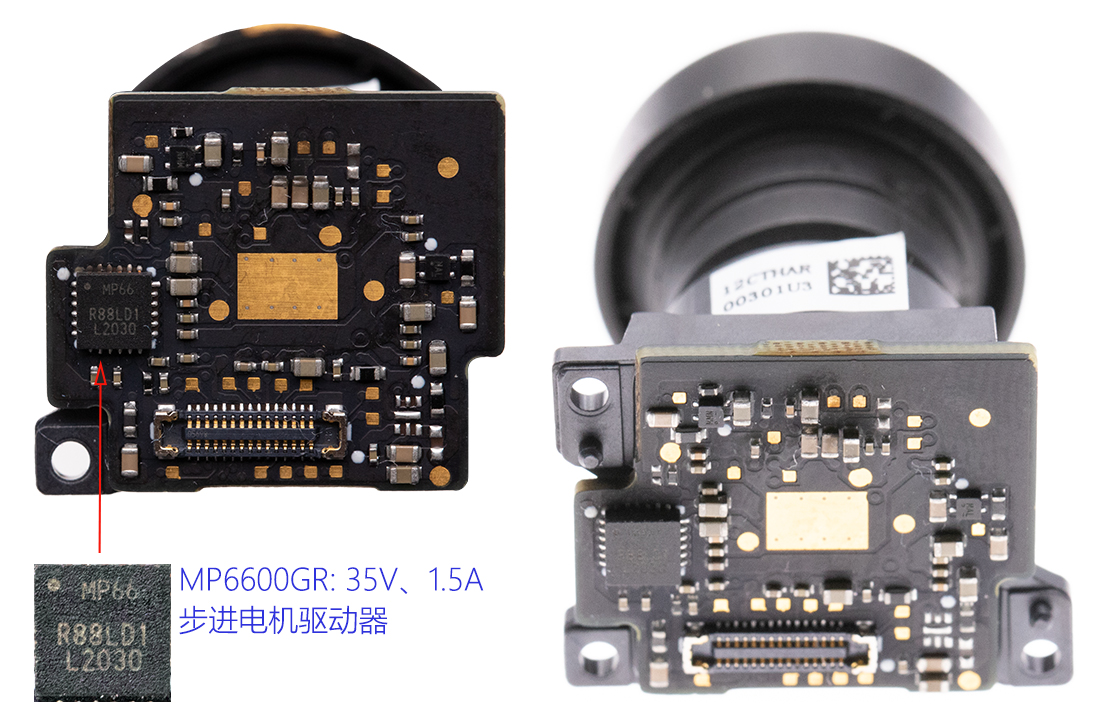

MP6600GR是一款步进电机驱动器，内置转换控制器和电流调节器。内置电流采样功能，无需外部采样电阻。
MP6600 集成度高、尺寸小，可为双极性步进电机驱动器提供节省空间的成本优化解决方案。其工作电压高达 35V，能传输高达 1.5A 的驱动电流（依据 PCB 设计和热传导情况而定）。
MP6600 能以整步、半步、1/4 步或 1/8 步模式驱动双极性步进电机。集成安全保护功能包括过流保护（OCP）、输入过压保护（OVP）、欠压锁定保护（UVLO）和过温关断保护。
MP6600 采用 QFN-24（4mmx4mm）封装。
产品特性和优势
※ 4.5V 至 35V 宽输入工作电压范围
※ 集成 2 个内部全桥驱动器
※ 具有内部电流采样和调节功能
※ 低导通电阻（高端：195mΩ，低端：170mΩ）
※ 无需额外的控制电源
※ 简单的逻辑接口
※ 可兼容 3.3V 和 5V 的逻辑输入
※ 支持整步至 1/8 步所有步进模式
※ 1.5A 输出电流
※ 智能电流调节功能
※ 过流保护（OVP）
※ 输入过压保护（OVP）
※ 过温关断保护和欠压锁定（UVLO）保护
※ 故障指示输出
※ 采用 QFN-24（4mmx4mm）封装
立即购买
有关IMX577的价格，datasheet，简介，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书，代理商，技术支持，产品介绍，参数，方案商，分销商，经销商，官网，生产厂家，专卖店，高价收购，模组，模块，特价，库存，生产商，哪里买，性价比，用途，封装厂，晶圆厂，代工厂，可咨询本公司
https://www.sunnywale.com/uploadfile/2023/0607/IMX577-AACK-C(Awin).pdf
点击或者复制上面链接到浏览器打开，可下载 IMX577 datasheet PDF，Click or copy the link to download the datasheet PDF
满2件全国包邮，如果你有货，可以卖给我，当我求购IMX577，你需要IMX577，可以找我买。
Freight is free when you buy 2 pieces in China, if you have IMX577 inventory, you can sell to me, if you need IMX577, you can ask me to buy.
