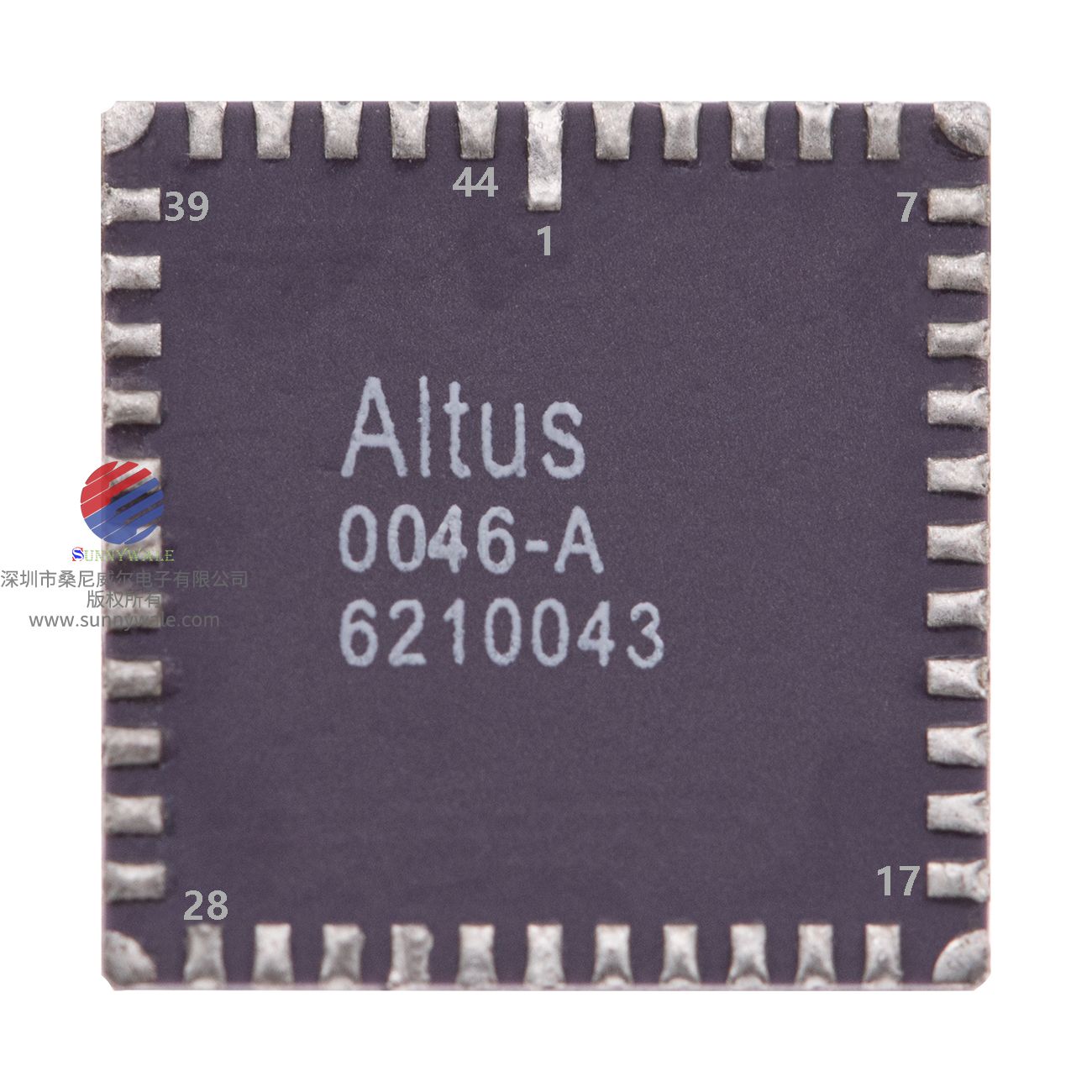

MT9D111,MI-2010 CLCC44,Altus0046-A,Micron 2MP 1/3.2-Inch System-On-A-Chip (SoC) CMOS Digital Image Sensor USB摄像头工业相机手机图像传感器
2021-05-27 21:09:32
点击购买
MT9D111,Altus0046-A, Micron 2MP 1/3.2-Inch System-On-A-Chip (SOC) CMOS Digital Image Sensor USB摄像头工业相机手机图像传感器
特性
•DigitalClarity™CMOS成像技术
•优越的低光性能
•超低功耗、低成本
•由片上相锁产生的内部主时钟循环振荡器(锁相环)
•电子卷帘门(ERS)，渐进扫描
•集成图像流处理器(IFP)，用于单模相机模块
•自动图像校正和增强
•包括镜头阴影校正
•具有抗锯齿的任意图像抽取
•集成实时JPEG编码器
•集成微控制器，灵活性强
•两线串行接口提供访问寄存器和微控制器存储器
•可选择输出数据格式:ITU-R BT.601(YCbCr)， 565RGB, 555RGB, 444RGB, JPEG 4:2:2，JPEG 4:2:0，和原始的10位
•输出FIFO数据率均衡
•可编程I/O转换速率
•氙气和LED闪光灯支持，快速曝光适应
•灵活支持外部自动对焦，光学变焦和机械快门
应用
•手机
•电脑摄像头
•pda
•工业相机
•UBS摄像头
关键性能参数
参数 价值
•光学格式: 1/3.2英寸(4:3)
•全分辨率: 1600 x 1200像素(UXGA)
•像素大小: 2.8μm x 2.8μm
•有源像素阵列面积: 4.73mm x 3.52mm
•快门类型: 具有全局复位功能的电子卷帘(ERS)
•最大帧率: 全分辨率下15帧，预览模式下30帧，(800 x 600)
•最大数据速率/主时钟: 80mb /s, 6mhz ~ 80mhz
•电源电压: 模拟2.5V−3.1V，数字1.7V−1.95V, I/O 1.7V−3.1V，锁相环2.5V−3.1V
•ADC分辨率: 10位，点阵
•响应度: 1.0/ luxs -sec (550nm)
•动态范围: 71dB
•SNRMAX: 42.3 db
•功耗: 15帧每秒348mW，全分辨率，30帧每秒223mW，预览模式
•工作温度：-30°C到+70°C
•封装: 裸模，PLCC28/32/36, CLCC44, ILCC40/48
一般的描述
Micron®成像MT9D111是一个1/3.2英寸的200万像素CMOS图像传感器，集成先进的相机系统。相机系统的特点是一个微控制器(MCU)和一个复杂的图像流处理器(IFP)与实时JPEG编码器。它还包括一个可编程通用I/O模块(GPIO)，可用于控制外部自动对焦，光学变焦，或机械快门。
该微控制器管理摄像机系统的所有组件，并为传感器核心设置关键操作参数，以优化输入IFP的原始图像数据的质量。传感器核心包括一个1668 × 1248像素的有源像素阵列，可编程时序和控制电路，包括一个锁相环和外部闪存支持，模拟信号链具有自动偏移校正和可编程增益，以及两个10位a /D转换器(ADC)。整个系统芯片(SOC)具有超低功耗要求和优越的低光性能，特别适用于移动应用。
MT9D111优异的低光性能是DigitalClarity™-Micron的突破性低噪声CMOS成像技术的标志之一，该技术在保持CMOS固有尺寸、成本、功耗和集成优势的同时，实现了CCD图像质量(基于信噪比和低光灵敏度)。
功能概述
MT9D111是一种带有拜耳彩色滤光片排列的彩色图像传感器。其基本特性见表1“关键性能参数”第1页。
MT9D111有一个嵌入式锁相环振荡器(PLL)，可以与普通的无线系统时钟一起使用。在使用时，锁相环调整入射时钟频率，允许MT9D111以几乎任何期望的分辨率和帧速率运行。为了降低功耗，可以绕过锁相环并关闭电源。
低功耗是无线设备所有组件的一个非常重要的要求。MT9D111具有许多节能功能，包括超低功耗待机模式和单独关闭未使用的数字模块的能力。
无线设备的另一个重要考虑因素是它们的电磁发射或干扰(EMI)。MT9D111有一个可编程的I/O转换速率来最小化其EMI和一个输出FIFO来消除输出数据突发。
MT9D111的先进的IFP和灵活的可编程性提供了多种方法来增强和优化图像传感器的性能。内置的优化算法使MT9D111可以作为一款全自动、适应性强的相机在工厂设置下运行。然而，它的大部分设置是用户可编程的。
有关MT9D111的价格，datasheet，简介，文档下载，原装现货，现货库存，芯片，图片，规格书，代理商，技术支持，产品介绍，参数，方案商，分销商，经销商，官网，生产厂家，专卖店，高价收购，模组，模块，特价，库存，生产商，哪里买，性价比，用途，封装厂，晶圆厂，代工厂等资讯，都可以问我。
有关MT9D111,MI2010，QP9D111-P430，价格，datasheet，简介，文档下载，原装现货，现货库存，芯片，图片，规格书，代理商，技术支持，产品介绍，参数，方案商，分销商，经销商，官网，生产厂家，专卖店，高价收购，模组，模块，特价，库存，生产商，哪里买，性价比，用途，封装厂，晶圆厂，代工厂，可咨询本公司

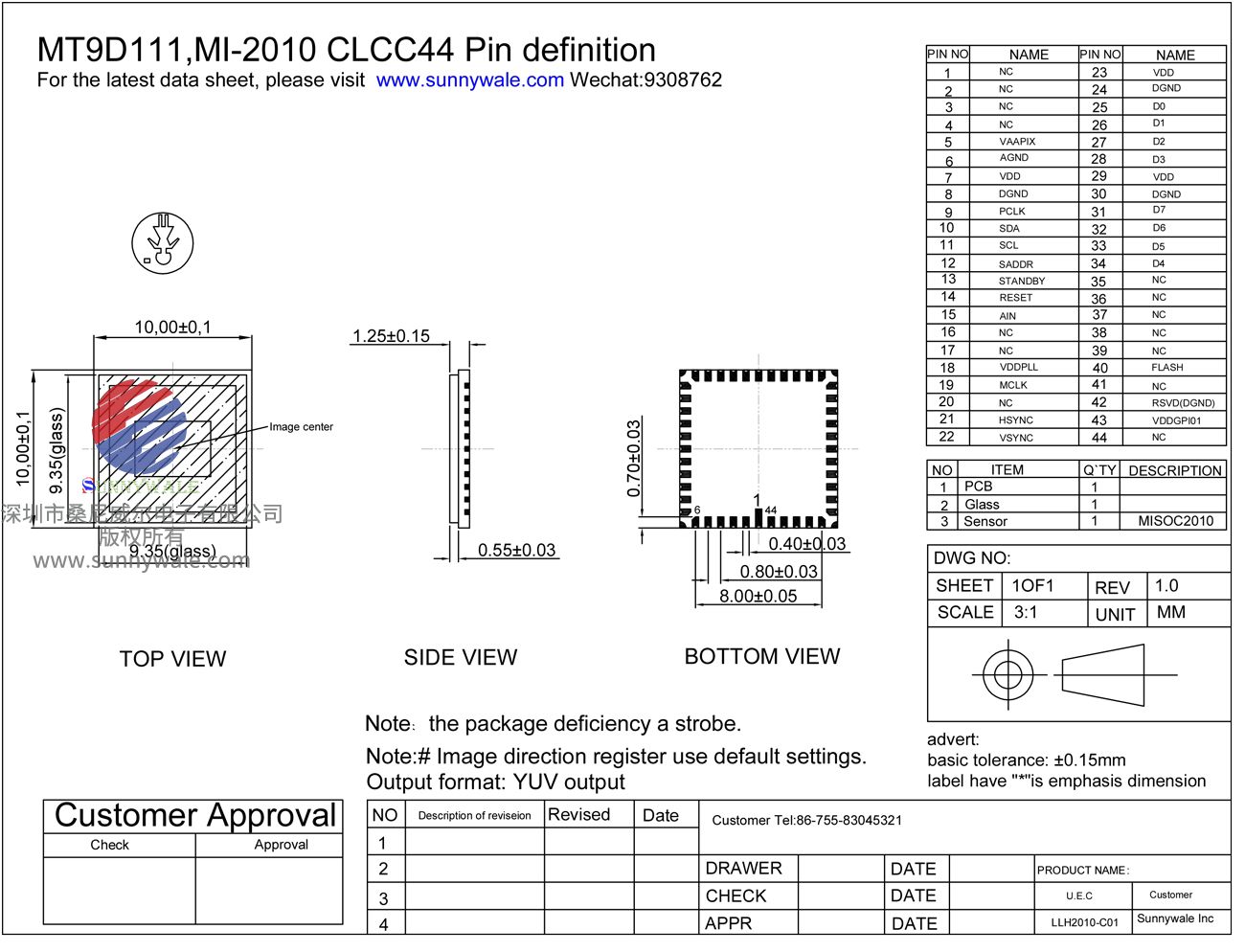

https://www.sunnywale.com/uploadfile/2023/0314/MT9D111（Altus clcc44）引脚定义_Awin.pdf
