ICX408AL，ICX408AK，索尼SONY CCD，1/3-inch，彩色图像传感器，模拟安防监控摄像机，黑白工业相机，单色B/W CCD sensor, 黑白摄像头CCD， SONY CCD
ICX408AL CCD SENSOR
描述
ICX408AL是一种内线CCD固态图像传感器，适用于EIA B/W摄像机，采用对角线6毫米(Type 1/3)系统。与传统产品ICX058CL相比，灵敏度、涂片、动态范围、S/N等基本特性有了显著提高。
该芯片具有现场周期读出系统和可变电荷存储时间的电子快门。
该芯片适用于监控摄像头、汽车摄像头等应用。
特性
•灵敏度高(与ICX058CL相比+5dB)
•低涂片(-15dB与ICX058CL相比)
•高D范围(与ICX058CL相比+4dB)
•高信噪比
•高分辨率和低暗电流
•优异的抗开花特性
•连续变速快门
•无电压调整(复位门和基片偏压未调整)
•复位门：5V驱动器
•水平定位：5V驱动
设备结构
•线性CCD图像传感器
•图像尺寸：对角线6mm(型号1/3)
•有效像素数：768 (H)×494 (V)380 k像素
•总像素数：811 (H)×508 (V)410 k像素
•芯片尺寸：5.59mm (H)×4.68mm (V)
•单位光圈尺寸：6.35流光m (H)×7.40流光m (V)
•光学黑：水平(H)方向:前3像素，后40像素
垂直方向:前12像素，后2像素
•虚拟位的数量：水平22垂直1(偶数字段)
•基材：硅
•封装：16 Pin DIP (塑封)
-----------------------------------------------------------------------------------------------------------------------------------------------------------
Diagonal 6mm (Type 1/3) CCD Image Sensor ICX408AL for EIA B/W Video Cameras
Description
The ICX408AL is an interline CCD solid-state image sensor suitable for EIA B/W video cameras with a diagonal 6mm (Type 1/3) system. Compared with the conventional product ICX058CL, basic characteristics such as sensitivity, smear, dynamic range and S/N are improved drastically.
This chip features a field period readout system andan electronic shutter with variable charge-storage time.
This chip is suitable for applications such as surveillance cameras, automotive cameras, etc.
Features
• High sensitivity (+5dB compared with the ICX058CL)
• Low smear (–15dB compared with the ICX058CL)
• High D range (+4dB compared with the ICX058CL)
• High S/N（Signal to noise ratio）
• High resolution and low dark current
• Excellent antiblooming characteristics
• Continuous variable-speed shutter
• No voltage adjustment (Reset gate and substrate bias are not adjusted.)
• Reset gate：5V drive
• Horizontal register: 5V drive
• Packaging：16 Pin DIP (Plastic)
Device Structure
• Interline CCD image sensor
• Image size：Diagonal 6mm (Type 1/3)
• Number of effective pixels： 768 (H) × 494 (V) approx. 380K pixels
• Total number of pixels：811 (H) × 508 (V) approx. 410K pixels
• Chip size： 5.59mm (H) × 4.68mm (V)
• Unit cell size： 6.35μm (H) × 7.40μm (V)
• Optical black： Horizontal (H) direction : Front 3 pixels, rear 40 pixels
Vertical (V) direction : Front 12 pixels, rear 2 pixels
• Number of dummy bits： Horizontal 22 Vertical 1 (even fields only)
• Substrate material：Silicon

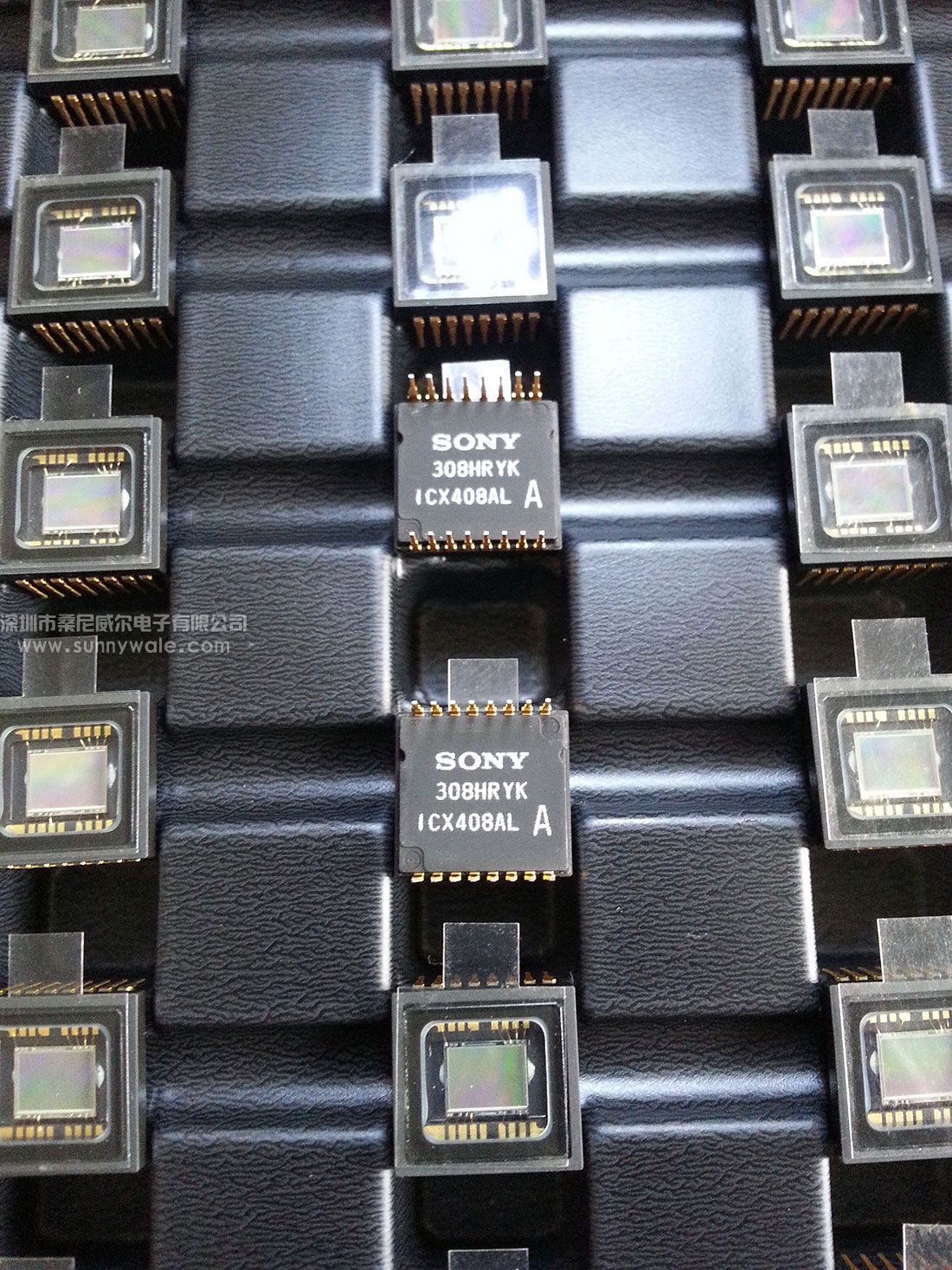

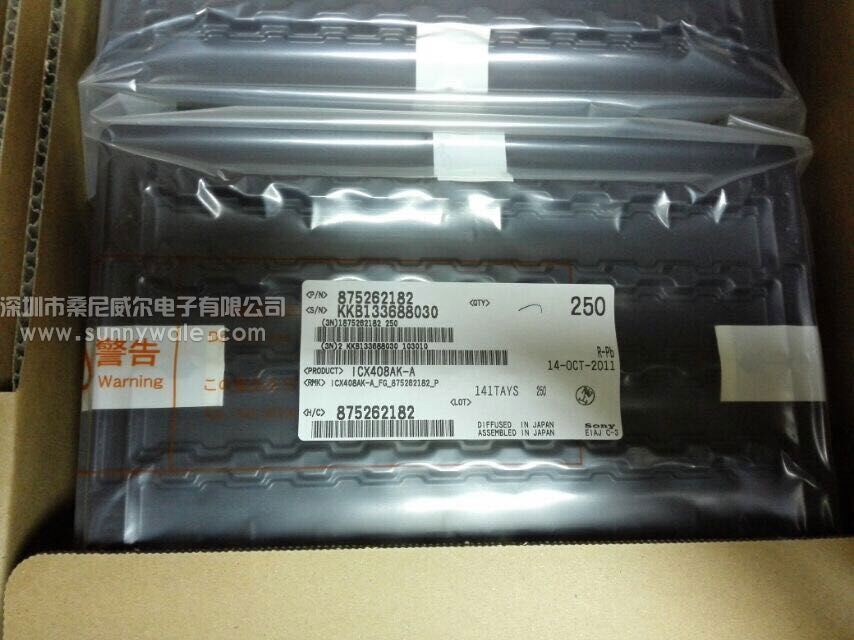

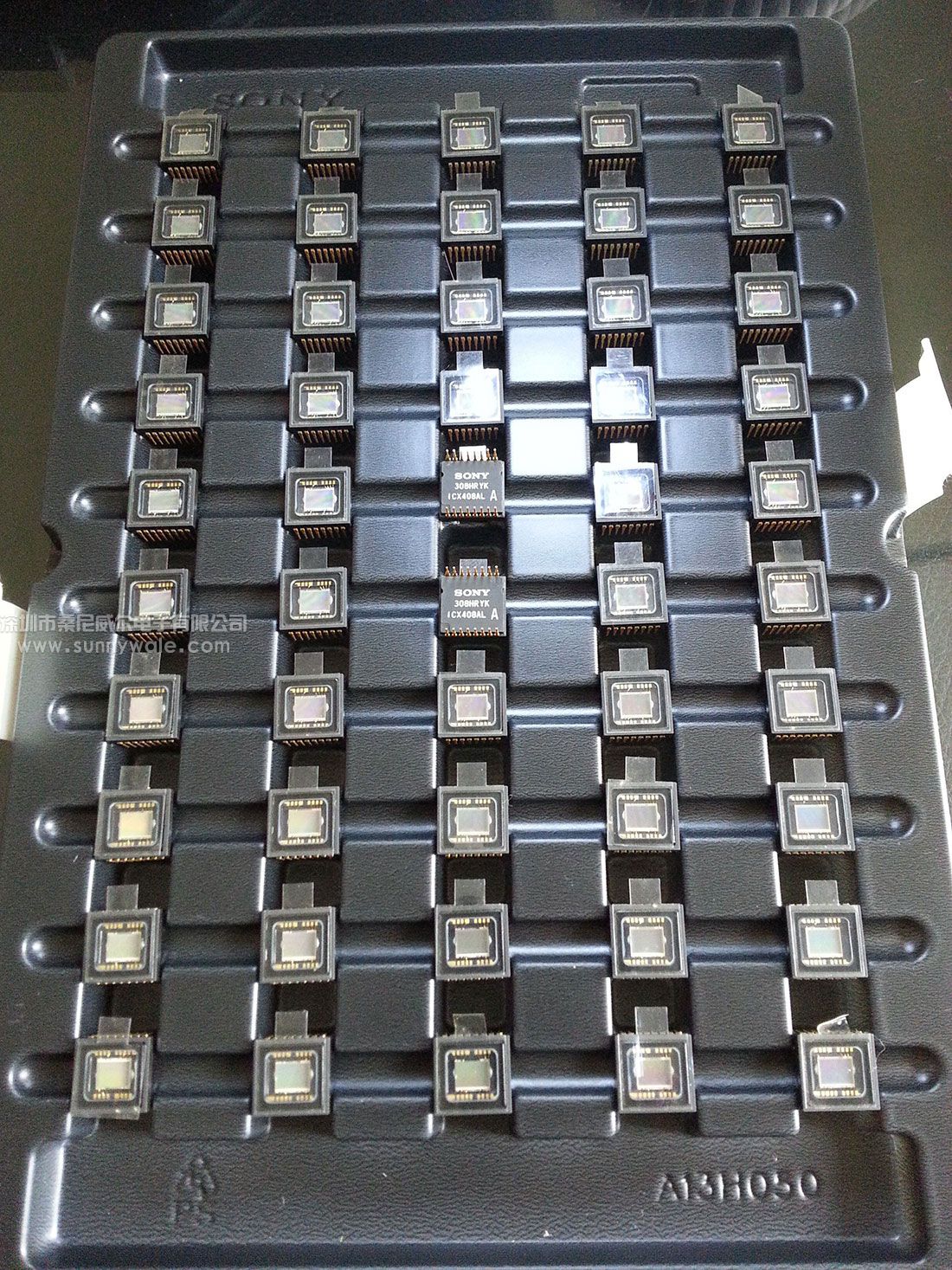

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
