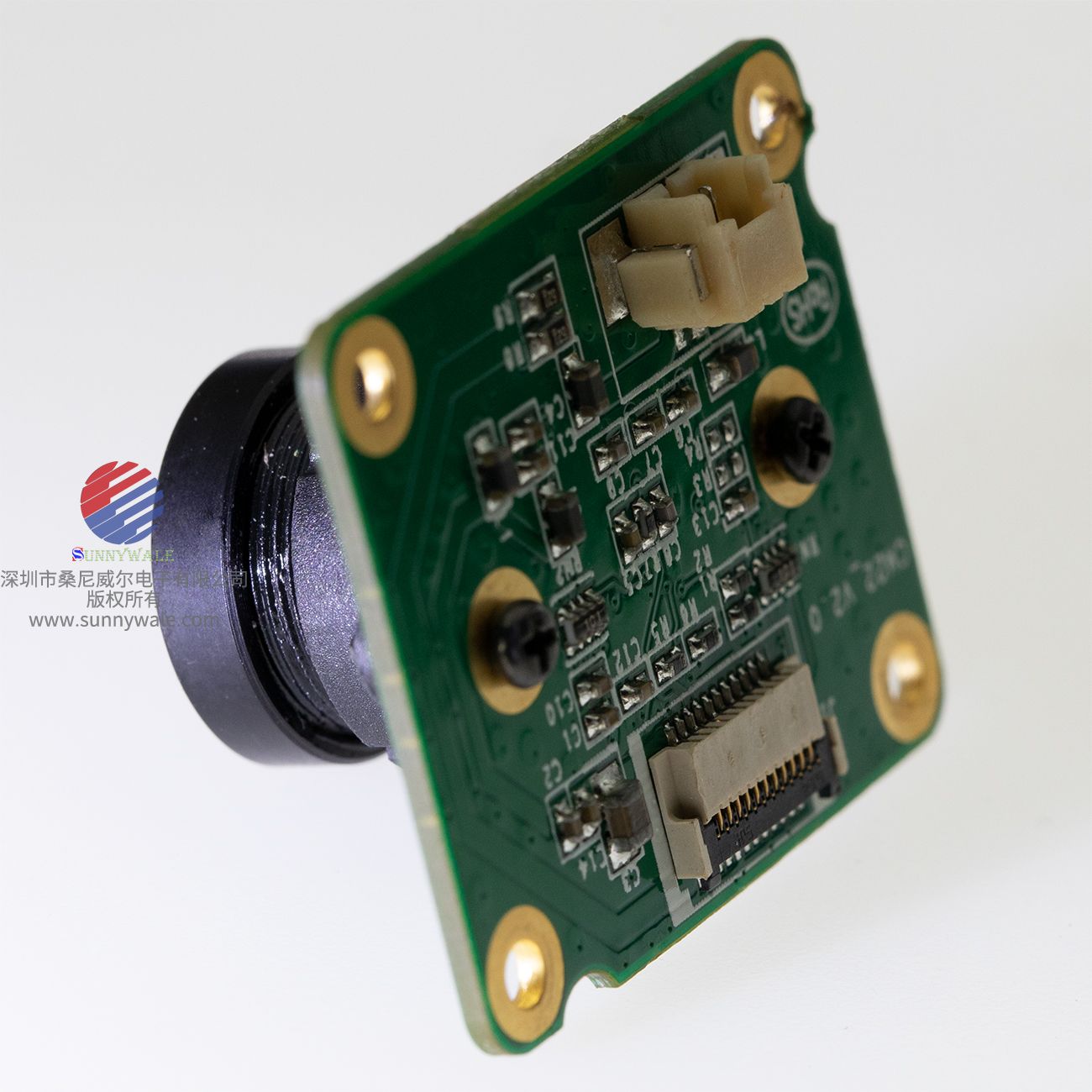

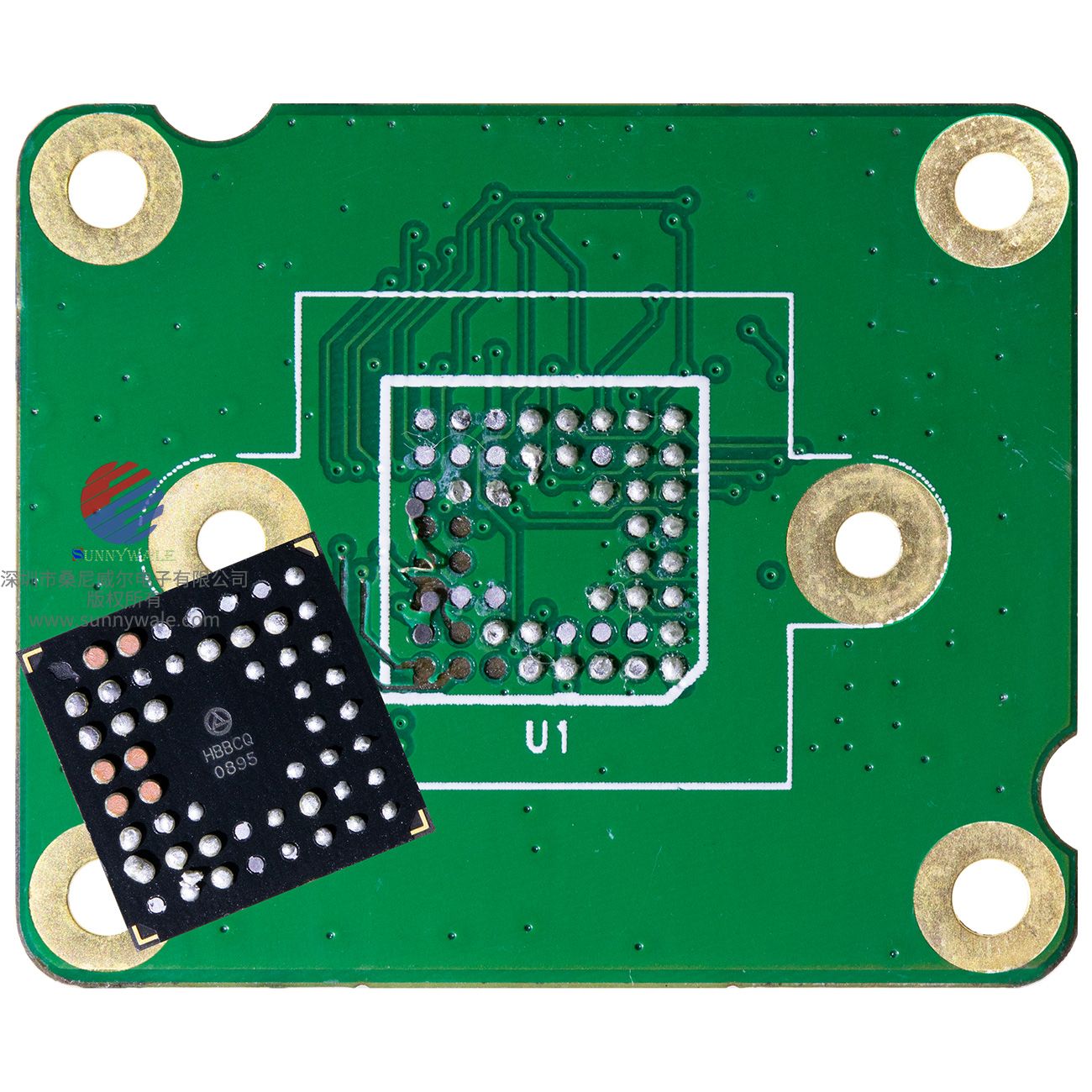

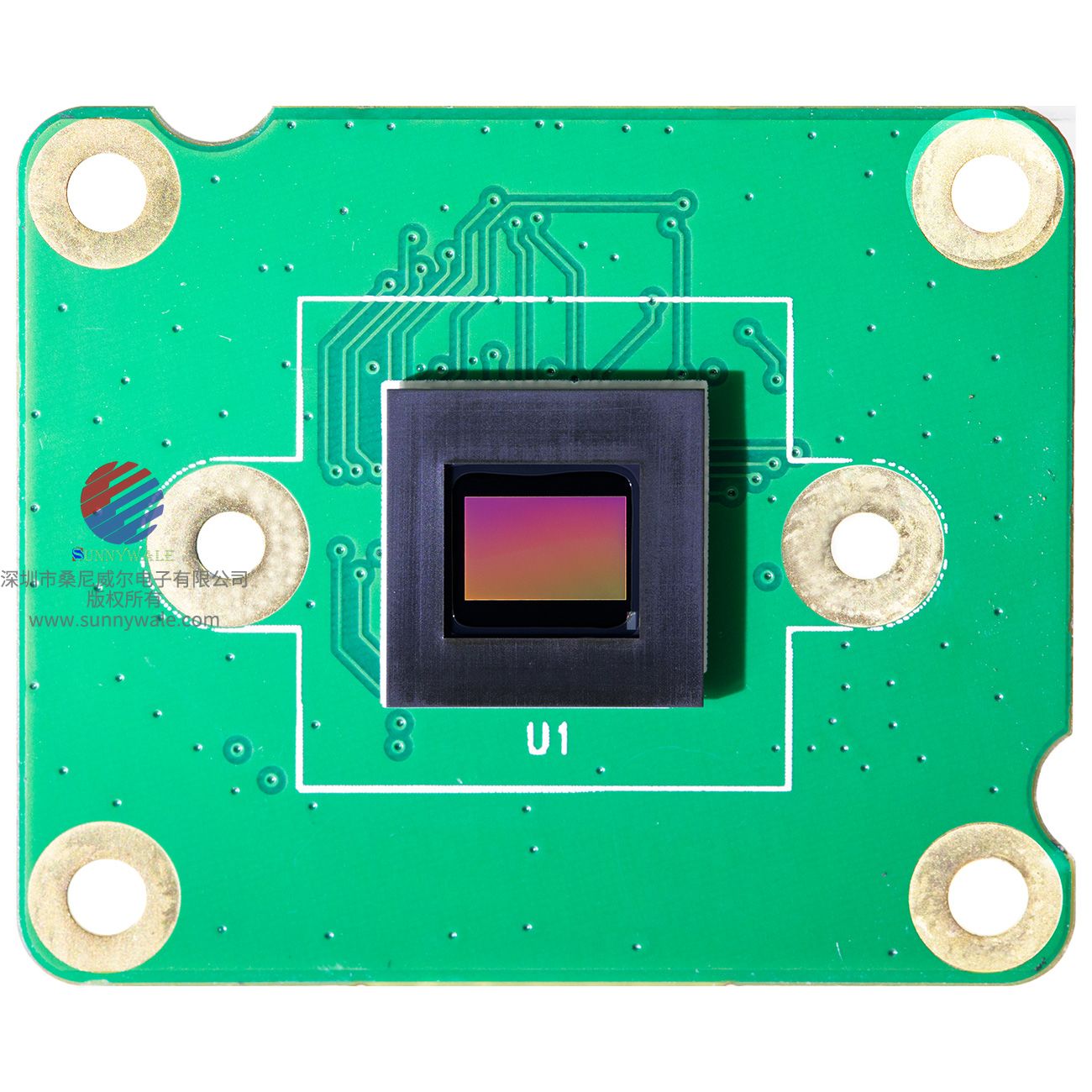

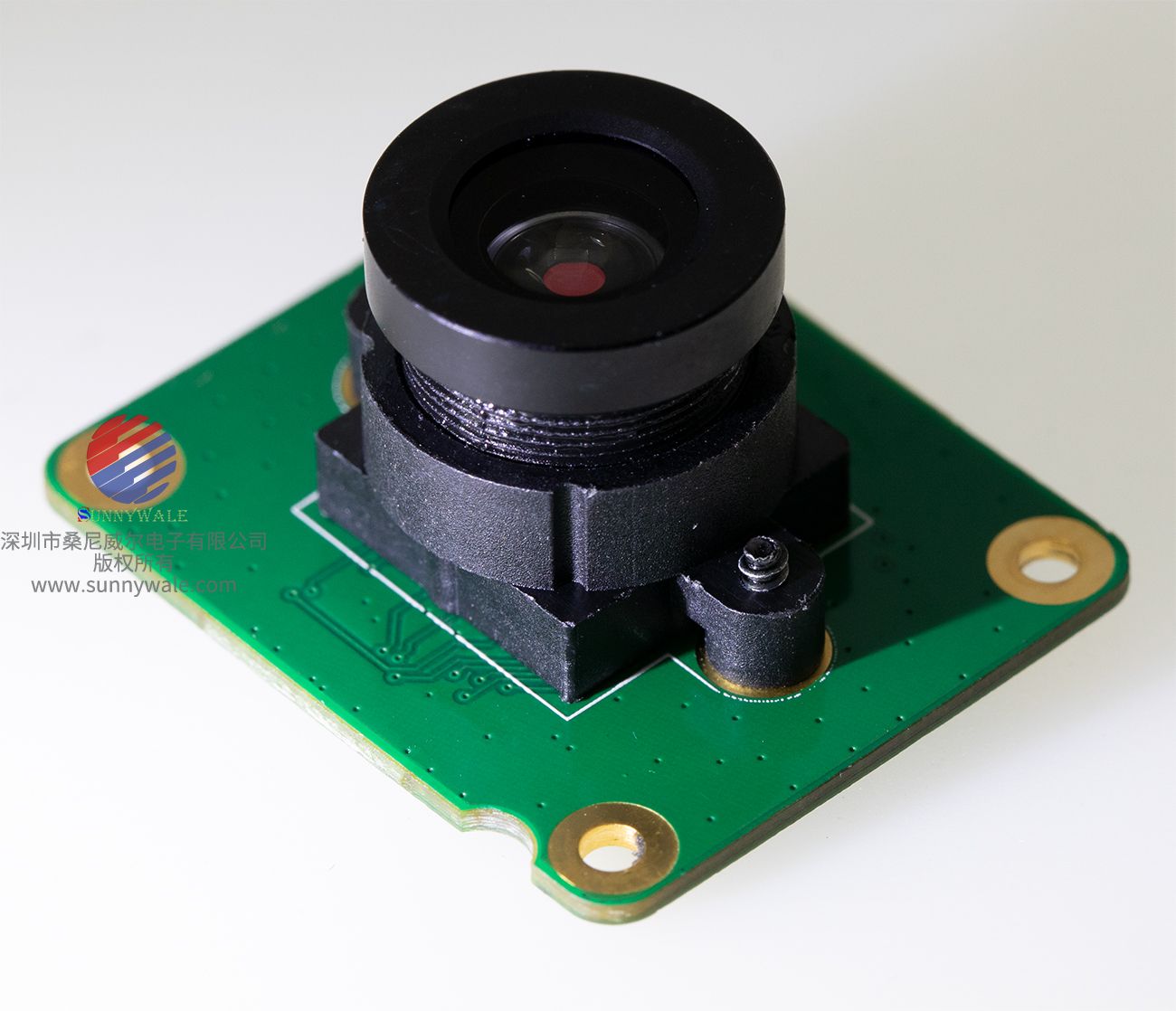

MT9V022IA7ATM模组，ONSEMI安森美黑白单色全局快门1/3" WVGA 60fps大像元高帧率60FPS 6x6μm USB工业相机数字图像传感器
2020-08-12 13:27:09
点击购买
MT9V022IA7ATM，MT9V022IA7ATC，安森美ONsemi APTINA代理商， WVGA 30万像素60帧CMOS，视觉图像传感器， 全局快门30万像素，60帧黑白，WVGA，752H x480V，6x6μm 单色CMOS，USB工业相机数字图像传感器
1/3英寸宽vga CMOS数字图像传感器
MT9V022 Datasheet, Rev. L
特性
•阵列格式：宽vga，活动752H x 480V(360 960像素)
•全局快门光电二极管像素;同时集成和读出
单色或彩色：近红外增强性能，用于不可见的近红外照明
•读出模式：渐进式或交错式
•快门效率：99%
•简单的二线串行接口
•寄存器锁定功能
•窗口大小：用户可编程任何较小的格式(QVGA, CIF, QCIF，等等)。数据率可以保持独立的窗口大小
•装箱：2×2和4×4的完整分辨率
•ADC：芯片上，10位列并行(可选择12位到10位压缩模式)
•自动控制：自动曝光控制(AEC)和自动增益控制(AGC);可变区域和可变重量AEC/AGC
•支持四个独特的串行控制寄存器id来控制同一总线上的多个映像器
•数据输出格式：
-单传感器模式:
10位并行/独立
8位或10位串行LVDS
-立体传感器模式:
点缀的8位串行LVDS
应用
•汽车摄像头
•无人值守监测
•立体视觉
•安防摄像机
•智能视觉
•工业自动化相机
•视频输入
•机器视觉
关键性能参数 参数值
光学格式：1/3-inch
活动成像仪尺寸：4.51毫米(H) x2.88毫米(V) 5.35毫米对角线
活动像素：752H x 480V
像素大小：6.0°m x 6.0°m
彩色滤镜阵列：单色或彩色RGB拜耳图案
快门类型：全局快门
最大数据速率/主时钟:26.6 MPS/26.6 MHz
全分辨率：752 x480
帧速率：60帧/秒(全分辨率)
ADC分辨率：10位列并行
响应率:4.8 V/lux-sec (550nm)
动态范围：55 dB线性;
80分贝-100 dB HDR模式
电源电压：3.3 V + 0.3 V所有供应)
功率消耗：最大数据速率320mw;
100μW备用电源
工作温度：-40℃至+85℃

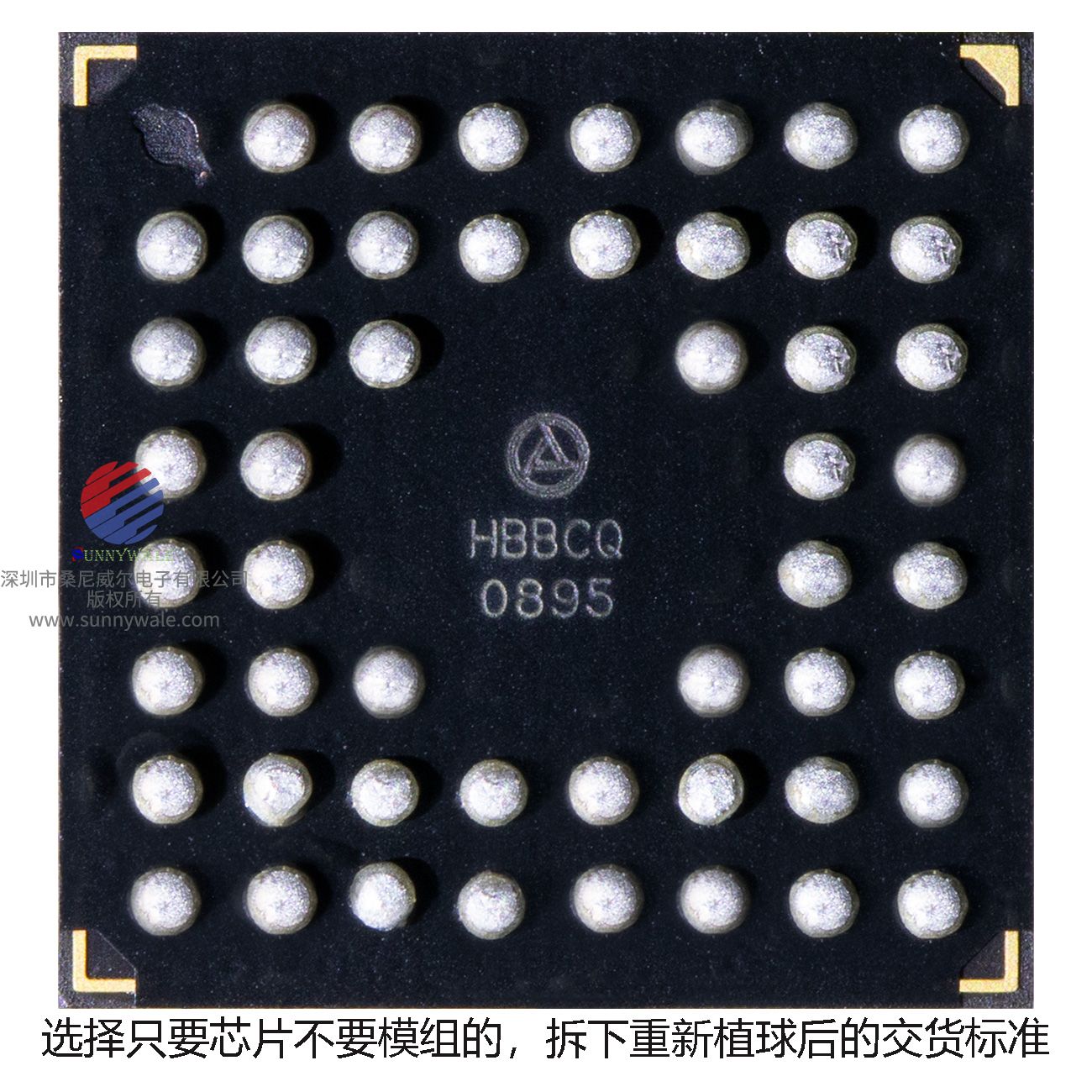

封装：52球IBGA，汽车规格，圆片晶圆或方块晶元体
一般的描述
该ON半导体MT9V022是一个1/3英寸宽VGA格式CMOS有源像素数字图像传感器，具有全局快门和高动态范围(HDR)工作。该传感器专为满足汽车内外的成像需求而设计，这使得该部件在现实环境中适用于各种成像应用。
这款宽VGA CMOS图像传感器采用了半导体公司突破性的低噪声CMOS成像技术，在保持CMOS固有尺寸、成本和集成优势的同时，实现了CCD图像质量(基于信号调谐比和低光灵敏度)。
有源成像像素阵列为752H x 480V。它在芯片上集成了复杂的相机功能——比如封装2×2和4×4，以提高在较小分辨率下操作时的灵敏度——以及开窗、列和行镜像。它是可编程通过一个简单的二线串行接口。
MT9V022可以工作在它的默认模式或被编程为帧大小，曝光，增益设置，和其他参数。默认模式以每秒60帧(fps)的速度输出宽幅图像。
芯片上的模数转换器(ADC)提供每像素10位。对于小信号，可选择启用12位的分辨率组合为10位，使图像中较暗的区域能够实现更精确的数字化。
除了传统的并行逻辑输出，MT9V022还具有串行低电压差分信号(LVDS)输出。传感器可以在stereocamera中操作，传感器被指定为stereo-master，能够合并来自的数据本身和stereo-slave传感器成一个串行LVDS流。
该传感器可在较宽的温度范围内工作(-40℃至+85℃)。
