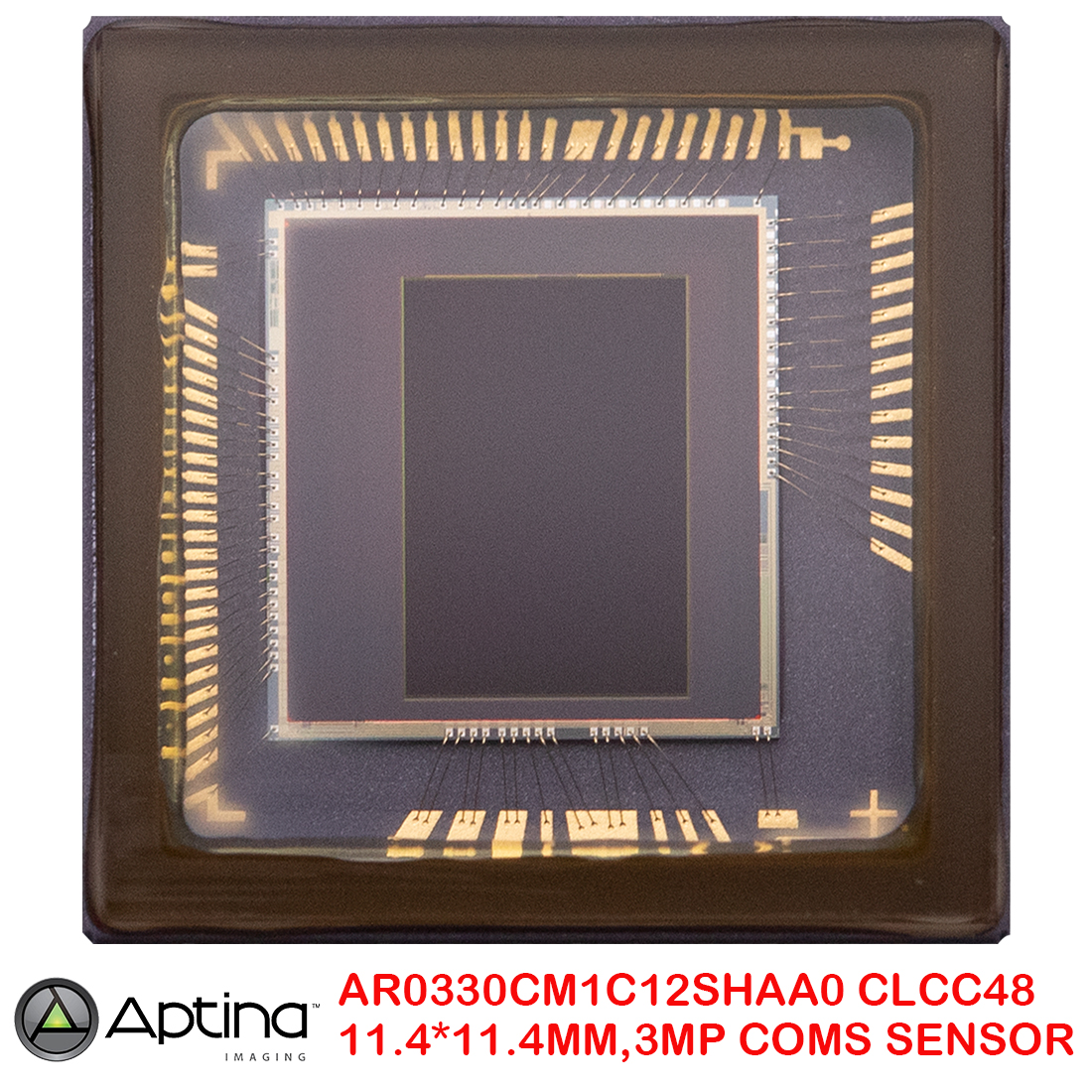

AR0330CM1C12SHAA0 ONSEMI APTINA 3MP 300万像素运动相机,Action camera, 汽车录像机,行车记录仪CMOS SENSOR图像传感器CLCC48 11.43mm正方形封装
2019-02-23 09:46:44
点击购买
Features
※ 2.2μm pixel with Aptina? A-Pix technology
※ Full HD support at 60 fps (2304H x 1296V) for maximum video performance
※ Superior low-light performance
※ 3.4M (3:2) and 3.15M (4:3)still images
※ Support for external mechanical shutter
※ Support for external LED or Xenon flash

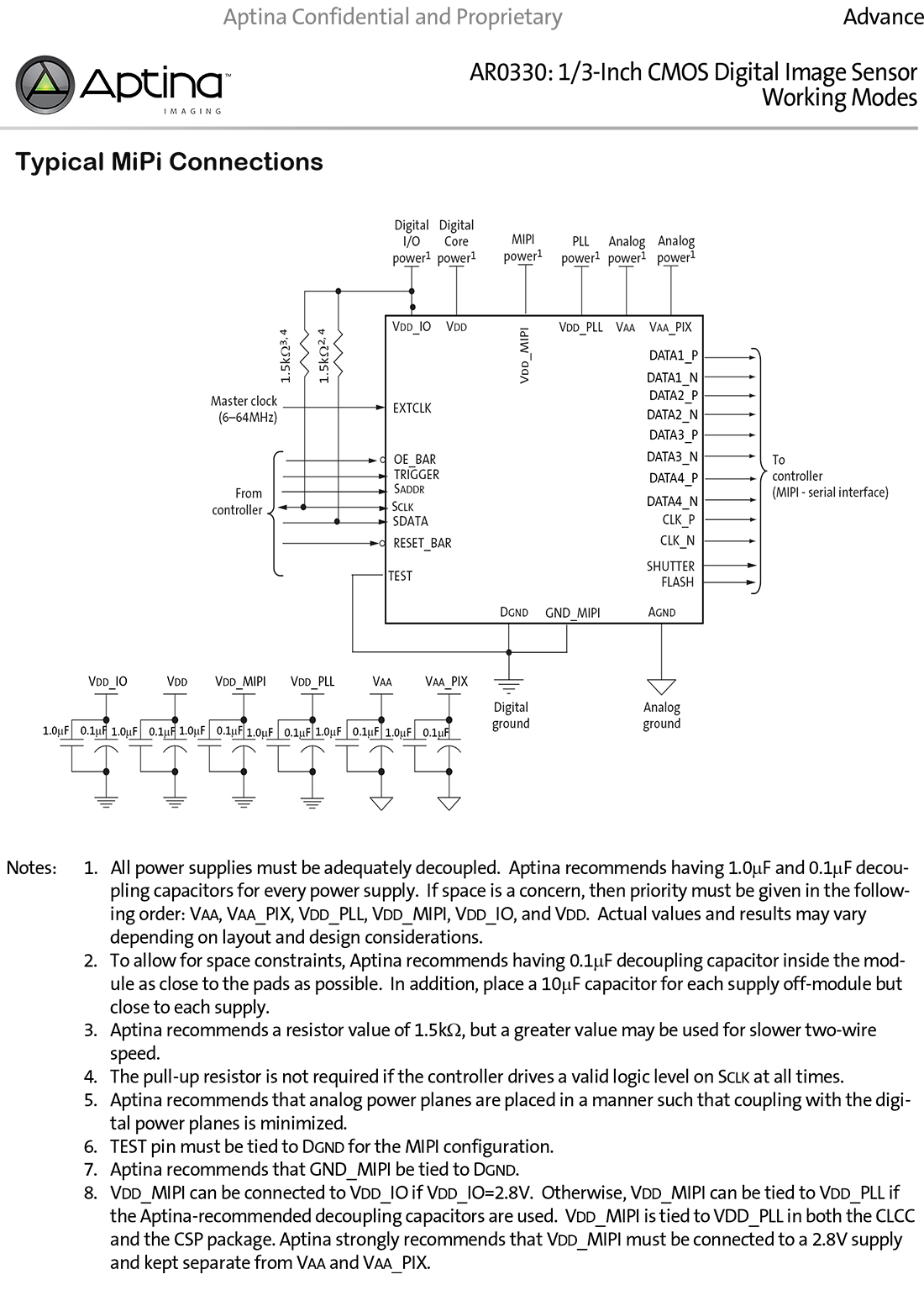

※ Data interfaces: four-lane serial high-speed pixel interface (HiSPi?) differential signaling (SLVS), four-lane serial MIPI interface, or parallel.
※ Slow-motion video (WVGA 240 fps)
※ On-chip phase-locked loop (PLL) oscillator
※ Integrated position-based color and lens shading correction
※ Simple two-wire serial interface
※ Auto black level calibration
※ 12-to-10 bit output A-Law compression
※ Slave mode for precise frame-rate control
Applications
※ 1080p high-definition digital video camcorder
※ Web cameras and video conferencing cameras
※ Security
General Description
Aptina's AR0330 is a 1/3-inch CMOS digital image sensor with an active-pixel array of 2304Hx1536V. It can support 3.15 megapixel (2048H x 1536V) digital still image capture and a 1080p60+20%EIS (2304H x 1296V) digital video mode. It incorporates sophisticated onchip camera functions such as windowing, mirroring, column and row subsampling modes, and snapshot modes.
Table 1: Key Parameters
Parameter / Typical Value
Optical format 1/3-inch (5.8 mm)
Note: Sensor optical format will also work with lenses designed for 1/3.2”format.
Active pixels：
2304(H) x 1536(V): (entire array):
5.07mm(H) x 3.38mm(V)
2048(H) x 1536(V) (4:3, still mode)
2304(H) x 1296(V) (16:9, still mode)
Pixel size： 2.2um x 2.2um
Color filter array： RGB Bayer
Shutter type： ERS and GRR
Input clock range 6 – 64 MHz
Output clock maximum ：196 Mp/s (4-lane HiSPi or MIPI)，98 Mp/s (Parallel)
Output Video：
4-lane HiSPi (196 Mp/s)：
2304x1296 at 60 fps < 450 mW (HiSPi, VCM 0.2V)
2048x1536 at 54 fps< 450 mW (HiSPi, VCM 0.2V)
4-lane HiSPi (98 Mp/s)
2304x1296 at 30 fps < 300 mW (HiSPi, VCM 0.2V)
2048x1536 at 25 fps < 300 mW (HiSPi, VCM 0.2V)
Responsivity 1.9 V/lux-sec
S/NR MAX: 39 dB
Dynamic range : 72.4 dB
Supply voltage:
I/O :1.8 or 2.8V
Digital: 1.8 V
Analog :2.8 V
HiSPi : 0.4V - 0.8V, 1.7V - 1.9V
Operating temperature (junction) -TJ:–30°C to + 70° C

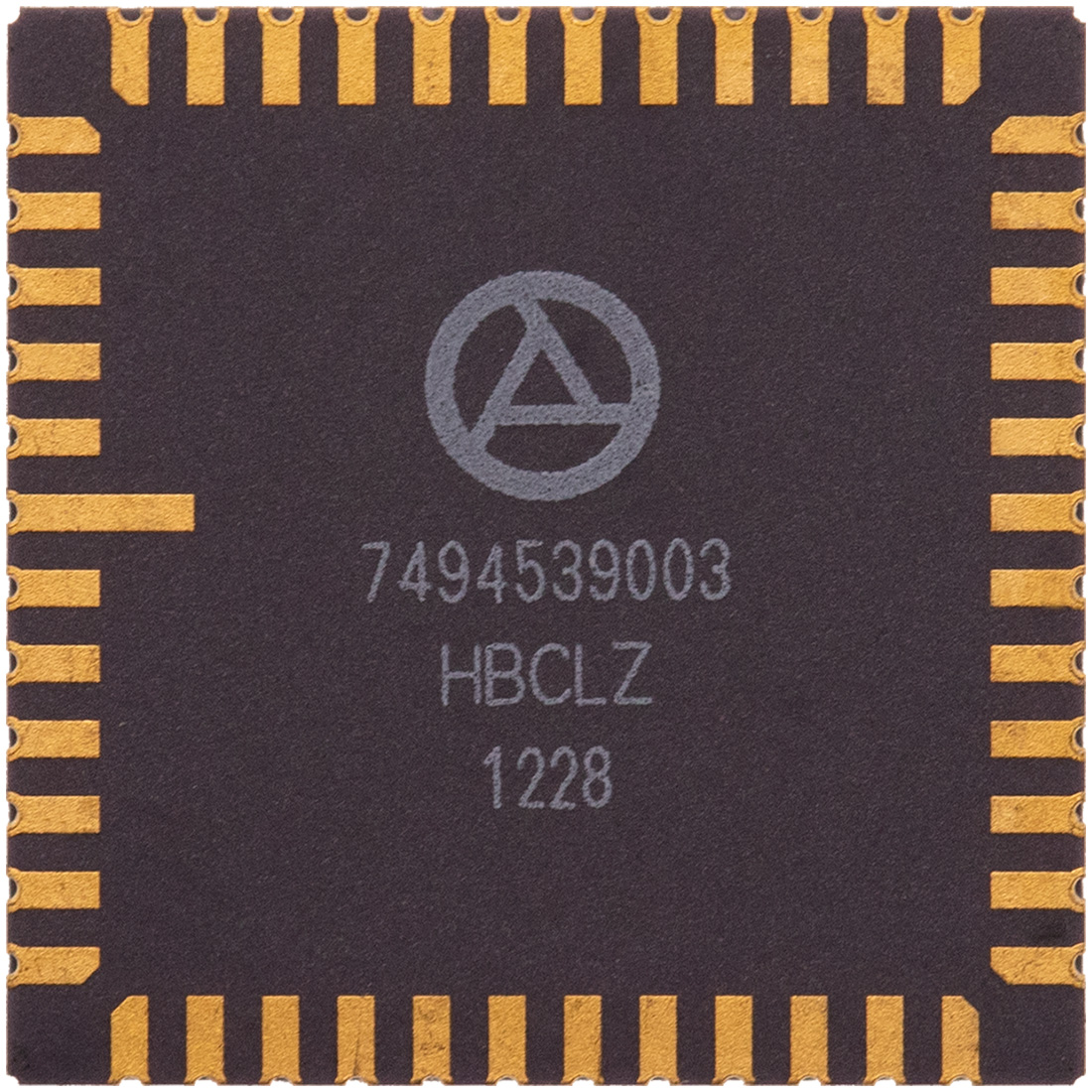

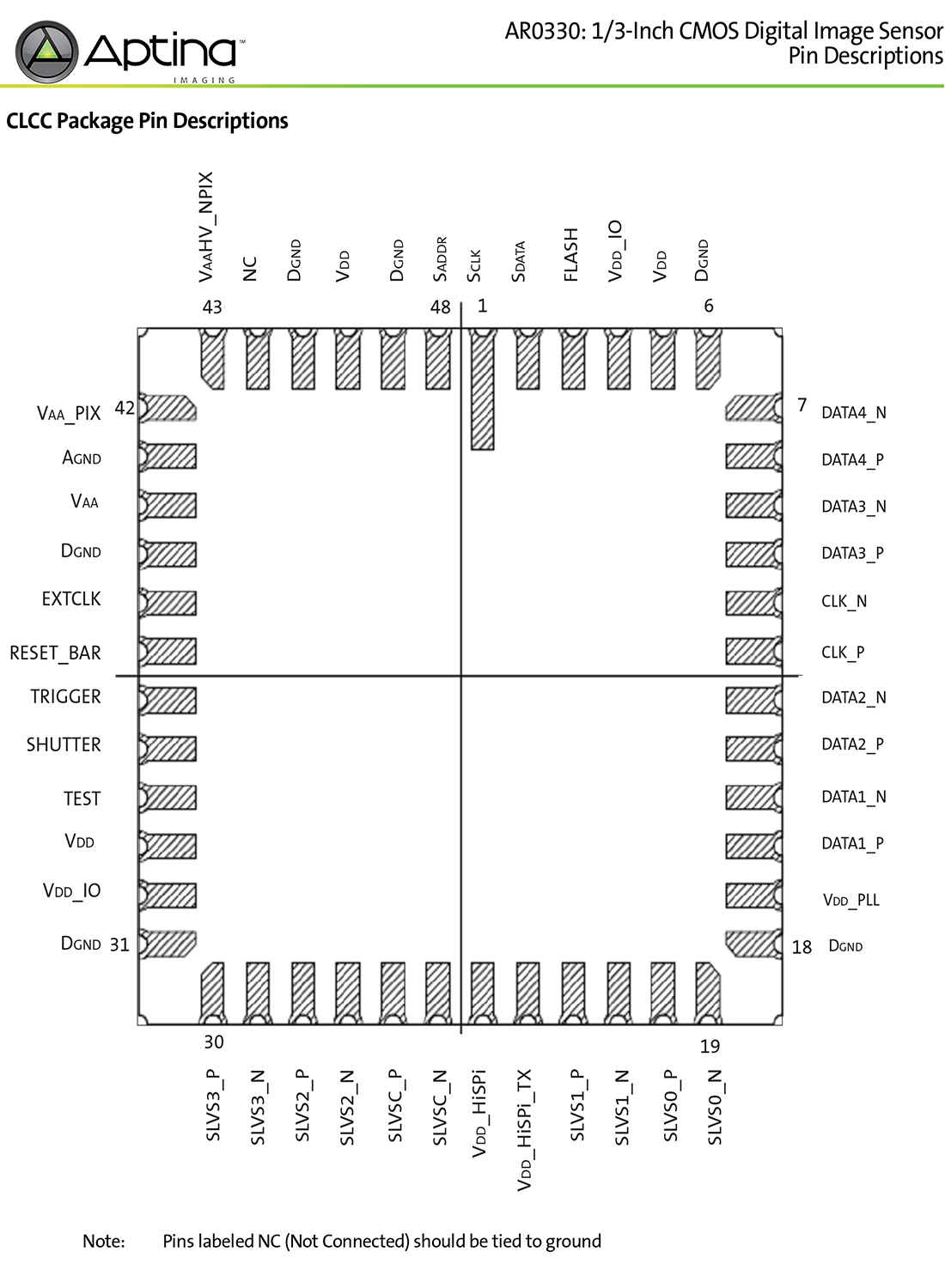

Package options: 11.4 mm x 11.4mm CLCC48,or 6.28 mm x 6.65 mm CSP, or Bare die
Ordering Information
Table 2: Available Part Numbers
Part Number/ Description
AR0330CM1C00SHAA0： 48pin CLCC (HiSPi/MIPI) 0° CRA
AR0330CM1C12SHAA0： 48pin CLCC (HiSPi/MIPI) 12° CRA
AR0330CM1C12SHKA0： CSP (HiSPi/MIPI) 12° CRA
AR0330CM1C21SHKA0： CSP (HiSPi/MIPI) 21° CRA
AR0330CM1C25SHKA0： CSP (HiSPi/MIPI) 25° CRA
AR0330CS1C12SPKA0 ： CSP (Parallel/MIPI) 12°CRA
AR0330CM1C00SUD20： Bare Die (HiSPI/MIPI/Parallel) 0°CRA
AR0330CM1C12SUD20： Bare Die (HiSPI/MIPI/Parallel) 12°CRA
AR0330CM1C21SUD20： Bare Die (HiSPI/MIPI/Parallel) 21°CRA
AR0330CM1C25SUD20： Bare Die (HiSpi/MIPI/Parallel) 25°CRA
特性
※ 2.2μm像素，采用Aptina?A-Pix技术
※ 支持60帧/秒(2304H x 1296V)的全高清，以获得最大的视频性能
※ 优越的弱光性能
※ 3.4M(3:2)和3.15M(4:3)静止图像
※ 支持外部机械快门
※ 支持外部LED或氙气闪光灯
※ 数据接口:四车道串行高速像素接口(HiSPi?)差分信令(SLVS)，四车道串行MIPI接口，或并行。
※ 慢动作视频(WVGA 240 fps)
※ 片上锁相环(PLL)振荡器
※ 集成基于位置的颜色和镜头阴影校正
※ 简单的两线串行接口
※ 自动黑电平校准
※ 12- 10位输出A-Law压缩
※ 精确的帧率控制的从模式
应用
※ 1080p高清数码摄像机
※ 网络摄像头和视频会议摄像头
※ 安防 、监控摄像机
一般的描述
Aptina的AR0330是一款1/3英寸CMOS数字图像传感器，具有2304Hx1536V的有源像素阵列。 它可以支持315万像素(2048H x 1536V)数字静态图像捕捉和1080p60+ 20isis (2304H x 1296V)数字视频模式。 它包含了复杂的芯片上的摄像头功能，如窗口，镜像，列和行子采样模式，以及快照模式。
表1:关键参数
参数/典型值
光学格式1/3英寸(5.8毫米)
注意:传感器光学格式也将
使用设计为1/3.2英寸的镜头。
有源像素:
※ 2304(H) x 1536(V):(整个阵列):
※ 5.07毫米(H) x 3.38毫米(V)
※ 2048(H) x 1536(V)(4:3，静止模式)
※ 2304(H) x 1296(V)(16:9，静止模式)
像素大小:2.2um x 2.2um
滤色器阵列:RGB Bayer
快门类型:ERS和GRR
输入时钟范围6 - 64mhz
输出时钟最大:196 Mp/s(4通道HiSPi或MIPI)，98 Mp/s(并行)
输出视频:
※ 4车道HiSPi (196 Mp/s):
2304x1296 at 60 fps < 450 mW (HiSPi, VCM 0.2V)
2048x1536 at 54 fps< 450 mW (HiSPi, VCM 0.2V)
※ 4车道HiSPi (98 Mp/s)
2304x1296 at 30 fps < 300 mW (HiSPi, VCM 0.2V)
2048x1536 at 25 fps < 300 mW (HiSPi, VCM 0.2V)
响应率1.9 V / lux-sec
最大信噪比: 39 dB
动态范围:72.4 dB
电源电压:
I/O : 1.8 v或2.8V
数字 : 1.8 V
模拟 : 2.8 V
HiSPi : 0.4V - 0.8V, 1.7V - 1.9V
工作温度(结)-TJ: -30°C至+ 70°C
可选封装:11.4mm x 11.4mm CLCC48，或6.28 mm x 6.65 mm CSP，或裸模
订购信息
表2:可用部件编号
零件号/描述
AR0330CM1C00SHAA0： 48pin CLCC (HiSPi/MIPI) 0° CRA
AR0330CM1C12SHAA0： 48pin CLCC (HiSPi/MIPI) 12° CRA
AR0330CM1C12SHKA0： CSP (HiSPi/MIPI) 12° CRA
AR0330CM1C21SHKA0： CSP (HiSPi/MIPI) 21° CRA
AR0330CM1C25SHKA0： CSP (HiSPi/MIPI) 25° CRA
AR0330CS1C12SPKA0 ： CSP (Parallel/MIPI) 12°CRA
AR0330CM1C00SUD20： Bare Die (HiSPI/MIPI/Parallel) 0°CRA
AR0330CM1C12SUD20： Bare Die (HiSPI/MIPI/Parallel) 12°CRA
AR0330CM1C21SUD20： Bare Die (HiSPI/MIPI/Parallel) 21°CRA
AR0330CM1C25SUD20： Bare Die (HiSpi/MIPI/Parallel) 25°CRA
