基于对角线6.0 mm(1/3型)480K/ 570k有效像素彩色CCD图像传感器的高灵敏度、高分辨率安防摄像头系统



本文介绍了“Effio”系列的入门级型号“Effio- e”系统(CXD4127GG + CXD4816GG)。将本系统与ICX672AKA/ICX673AKA新开发的CCD图像传感器相结合，用户可以在现在要求高灵敏度和高分辨率的安防摄像机市场上占据领先地位。



“Effio-E”系统cxd4127gg, CXD4816GG

  ■功能丰富，画质高

  ■内置OSD功能



“Effio”是索尼公司的商标。“Effio”是一款来自索尼的信号处理器芯片，采用高分辨率、高信噪比和出色色彩还原的处理模式。



“EXview HAD CCD II”ICX672AKA/ICX673AKA

  ■水平(有效)分辨率:960像素(960H CCD图像传感器)



  ■高灵敏度、高饱和信号



“EXview HAD CCD II”是索尼公司的商标。“EXview HAD CCD II”是一款CCD图像传感器，每1μm2(颜色:F/5.6/BW: F/8在1 s积累当量)的灵敏度(典型)达到1000 mV或更高，并通过将近红外光区作为索尼“EXview HAD CCD”的基本结构来提高光效率。



“Effio-E”系统cxd4127gg, CXD4816GG

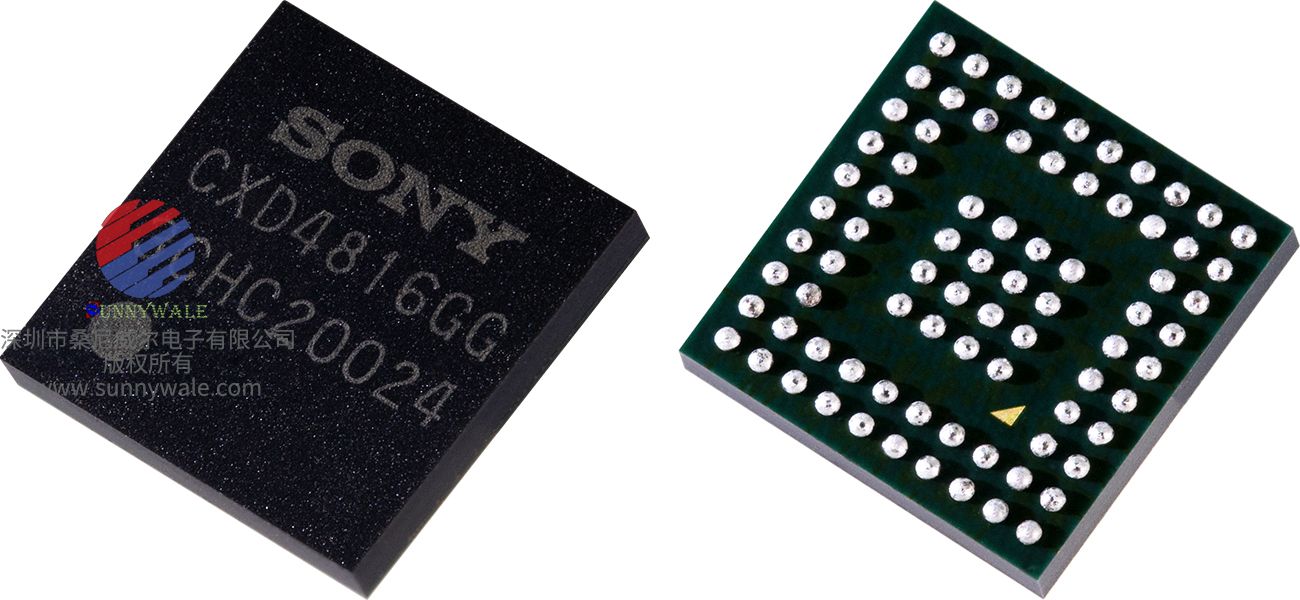

“Effio- e”系统是一款入门级相机系统，旨在从设计到批量生产的最终产品中轻松引入，并继承了“Effio”系列的基本图像质量特征，即高灵敏度，高分辨率和出色的色彩还原。“Effio-E”系统具有简单的2片结构，由模拟IC (AFE: CXD4816GG)和信号处理IC (DSP: CXD4127GG)组成，支持各种CCD图像传感器，包括510H, 760H和960H CCD图像传感器。(参见图1。)这些器件采用紧凑型LFBGA封装，由于采用了新一代工艺技术，因此功耗仅为当前系统的1/2。因此，“Effio-E”系统有助于相机产品的小型化和降低功耗。



广泛的功能和高画质

虽然“Effio-E”系统是入门级相机系统，但它不仅包括降噪功能，而且还提供了一个ATR(自适应色调再现)功能(照片1)，可以提高明暗区域的对比度，以及HLC(高光补偿)功能，可以在夜间抑制强烈的前照灯，提高能见度，以提供清晰的图像和卓越的图像质量。除了现有的用于白像素检测和补偿的静态方法外，它还首次包含了可以处理次要白像素的动态方法。此外，当结合ICX672AKA/ICX673AКA 960H CCD图像传感器时，它可以提供650电视线或更高的高水平分辨率。(见表1)



“Effio-E”系统包括OSD(屏幕显示)功能，允许使用显示器进行相机设置。该功能提供八种语言(英语，法语，德语，西班牙语，葡萄牙语，中文，俄语和日语)的预设菜单，并允许无需使用外部微控制器即可轻松进行相机设置。

“EXview HAD CCD I”ICX672AKA/ICX673AKA

新开发的ICX672AKA/ ICX673AKA 960H CCD图像传感器是“EXview HAD CCD II”器件。“EXview HAD CCD II”技术是“EXview HAD CCD”的进一步发展版本，其中包含了“Super HAD CCD II”*1技术。与目前的ICX638BKA/ ICX639BKA相比，这些新器件增加了水平像素的数量，实现了高饱和信号水平和高灵敏度，延伸到近红外。(参见图2、表2和表3。)

*1见《新报》第五十二期专题报道。



索尼现在以“Effio”系统创建960H世界的名称，通过960H CCD图像传感器(水平方向960像素)和“Effio”系列设备的组合，为安防摄像机市场提供了新的标准解决方案。我强烈建议你看看这个安全摄像头的新世界。
