OV06922 OV6922 OmniVision 1/18"医疗用内窥镜模拟NTSC输出图像传感器Endoscopic image sensor
2021-04-20 21:11:32
点击购买

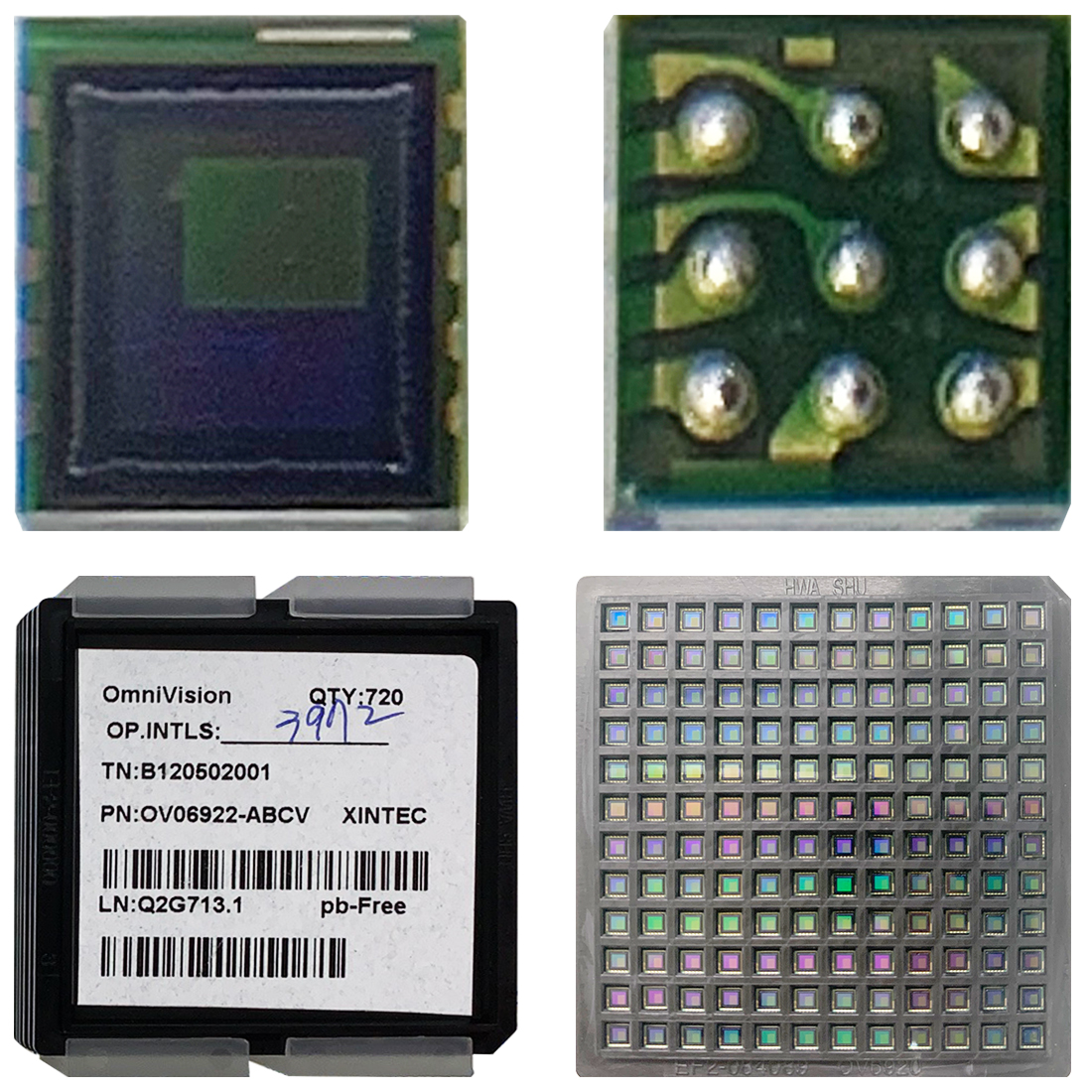

OV6922是一款1/18英寸的光学格式CMOS图像传感器，在超小的封装中集成了高水平的功能和非常低的功耗。这使得它非常适合用于医疗成像应用的小型一次性照相机，如诊断和插管系统。2.1 mm x 2.3 mm CSP封装传感器使直径4.0 mm的显微相机模块成为可能，使医疗过程对患者的创伤更小。
OV6922被设计为非常低的功率操作，只需要一个时钟和一个单一的3.3伏直流电源，以获得NTSC复合信号与VCR和电视显示器的直接接口。
OV6922基于OmniVision专有的OmniPixel®架构，提供最高的图像质量、性能和清晰度。对于既需要彩色视频又需要非常小的封装的医疗应用程序来说，这是一种理想的解决方案。
应用
※ 医疗设备
※ 安全与监测
※ 娱乐-多媒体，游戏和玩具
产品特性
※ 单芯片1/18”NTSC镜头摄像机
※ 复合视频输出
※ 自动曝光/增加/白平衡
※ 光圈调整
※ 伽马校正
※ 低功耗
※ +3.3V专用电源
※ 广泛的动态范围，抗布鲁尼零涂抹
※ SCCB可编程控制:
-颜色饱和度
-接触获得
-伽马曲线
订购信息
※ OV06922-V09N(彩色，NTSC，无铅，9 pin CSP2)
产品规格
※ 最高分辨率大小:328 x 250
※ 电源:3.3 VDC±5%
※ 电源要求(有源):—无负载:20ma 75欧姆负载:30ma
※ 温度范围:-工作温度:-20℃~ +70℃-稳定图像:OC ~ +50℃
※ 镜头尺寸:1/18 "
※ 电子曝光:1/60秒至5.7 μs
※ 输出格式:复合视频
※ 颜色马赛克:RGB拜耳图案
※ 灵敏度:1000 mV / lux-sec
※ 最大信噪比:42 dB
※ 动态范围:66 dB @8x增益
※ 暗电流:3 mV/sec (D60°C结温)
※ 像素大小:2.5 μm x 2.5 μm
※ 图像面积:820微米 x 625微米
※ 包装尺寸:2135 μm x 2265 μm
※ 全像素CMOS模拟NTSC图像传感器
The OV6922 is a 1/18-inch optical format CMOS image sensor incorporating a high level of functionality and very low power consumption in an ultra-small footprint package. This makes it ideal for use in small disposable cameras for medical imaging applications such as diagnostic and intubation systems.
The 2.1 mm x 2.3 mm CSP packaged sensor enables a microscopic camera module with a 4.0 mm diameter, to make medical procedures even less invasive for the patient.
Having been designed for very low power operation, the OV6922 only requires a clock and a single 3.3-volt DC power supply to get the NTSC composite signal out to a direct interface with a VCR and TV monitor.
The OV6922 is built on OmniVision's proprietary OmniPixel® architecture providing the highest image quality, performance and clarity. It is an ideal solution for medical applications that require both color video and a very small footprint package.
Applications
※ Medical Devices
※ Security and Surveillance
※ Entertainment -Multimedia, Game and Toys
Product Features
※ Single chip 1/18" NTSC lens video camera
※ Composite video output
※ Automatic exposure/gain/white balance
※ Aperture correction
※ Gamma correction
※ Low power consumption
※ +3.3V only power supply
※ Wide dynamic range, anti-bloominy zero smearing
※ SCCB programmable controls:
-Color saturation
-Exposure gain
-Gamma curve
Ordering Information
※ OV06922-V09N(color, NTSC, lead-free, 9-pin CSP2)
Product Specifications
※ Active array size: 328 x 250
※ Power supply: 3.3 VDC ±5%
※ Power requirements (active):- without loading: 20 mA with 75 ohm loading: 30 mA
※ Temperature range: -operating:-20C to +70°℃- stable image: OC to +50℃
※ Lens size: 1/18"
※ Electronic exposure: 1/60 s to 5.7 μs
※ Output formats: composite video
※ Color mosaic: RGB Bayer pattern
※ Sensitivity: 1000 mV/lux-sec
※ max S/N ratio: 42 dB
※ Dynamic range: 66 dB @8x gain
※ Dark current: 3 mV/sec (D60°C junction temperature
※ Pixel size: 2.5μm x 2.5μm
※ Image area: 820μm x 625 μm
※ Package dimensions: 2135μm x 2265μm
======================================================================
