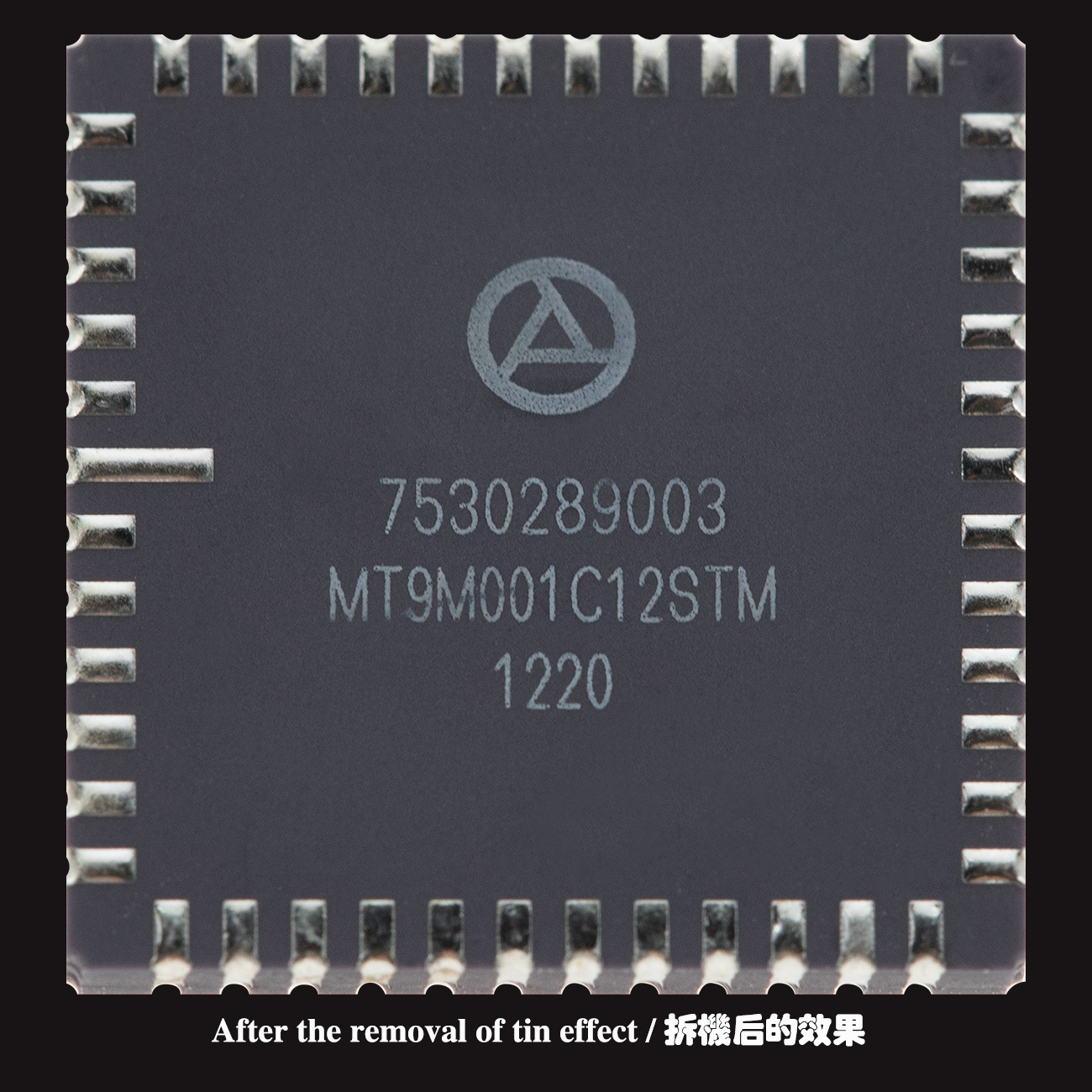

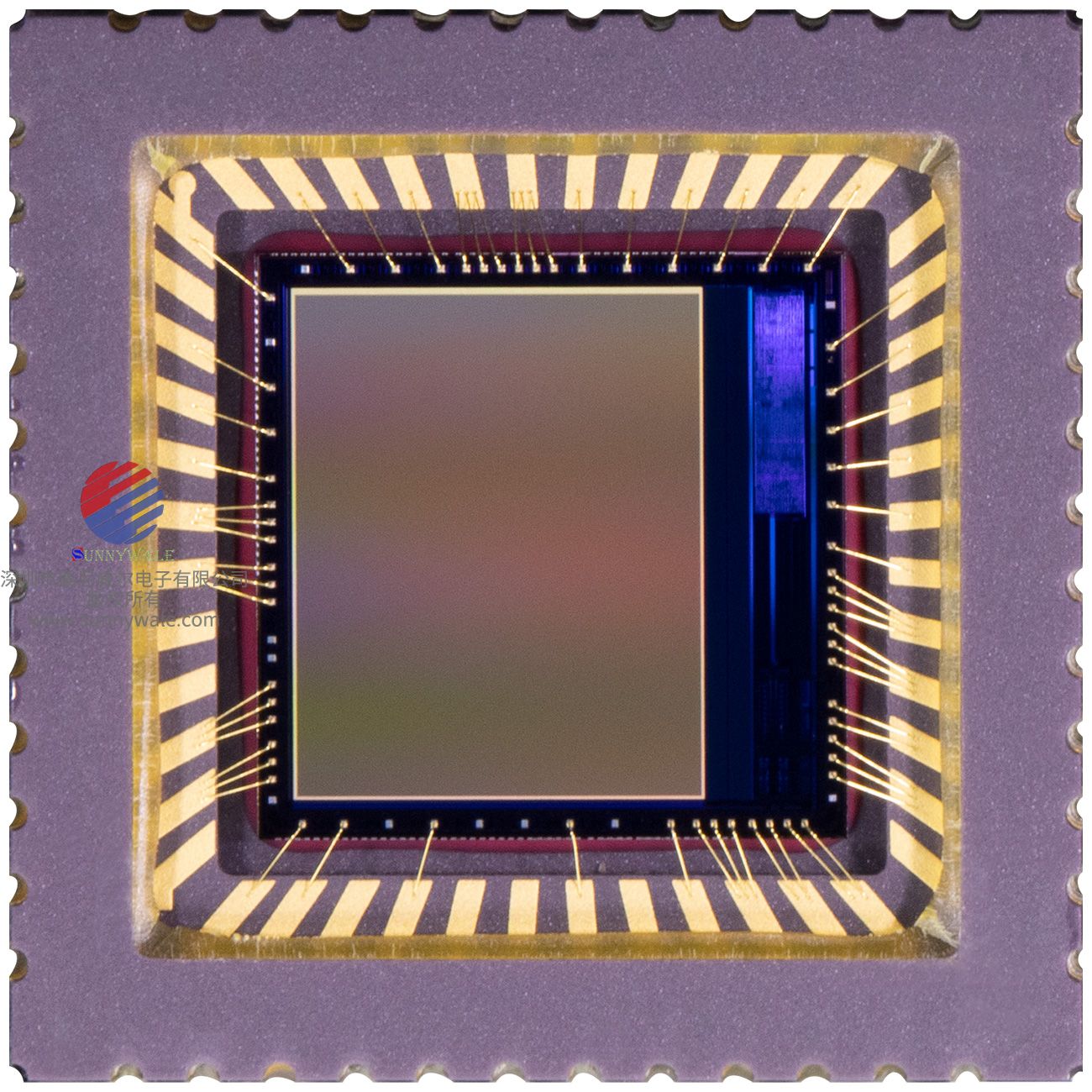

MT9M001C12STM拆机MI1300镁光Micron ON安森美APTINA130万（1.3MP）像素1/2" 5:4, 5.2µm x 5.2µm面阵工业相机图像传感器黑白单色CMOS SENSOR感光芯片
2020-11-29 00:49:23
点击购买
MT9M001C12STM 130万像素带SoC的黑白单色图像传感器。Kinect 是Microsoft XBOX 360 外接的3D体感摄影机，靠左边的红外摄像头sensor 就是MT9M001C12STM。用途：监控安防摄像机，工业相机，电子显微镜，图像采集，指纹采集，多光谱相机...
MT9M001C12STM,130万像素黑白图像传感器，美光1300黑白芯片，1.3MP MONOCHROME CMOS SENSOR,1/2" IMAGE CMOS SENSOR,MICRON ONSEMI APTINA CMOS, INDUSTRIAL CAMERA CMOS SENSOR, Arducam MT9M001 camera module，南京艾缔开姆MT9M001 1.3MP黑白模组APTINA 1.3MP SoC cmos sensor，1/2" B/W CMOS SENSOR, MONOCHROME CMOS SENSOR
MT9M001C12STM,130万像素黑白图像传感器，美光1300黑白芯片，南京艾缔开姆Aducam工业相机模组芯片 1.3MP黑白模组，微软游戏机黑白摄像头，Microsoft Kinect XBOS 360体感游戏机单色图像传感器，扫描枪单色sensor
商品描述：
特点：

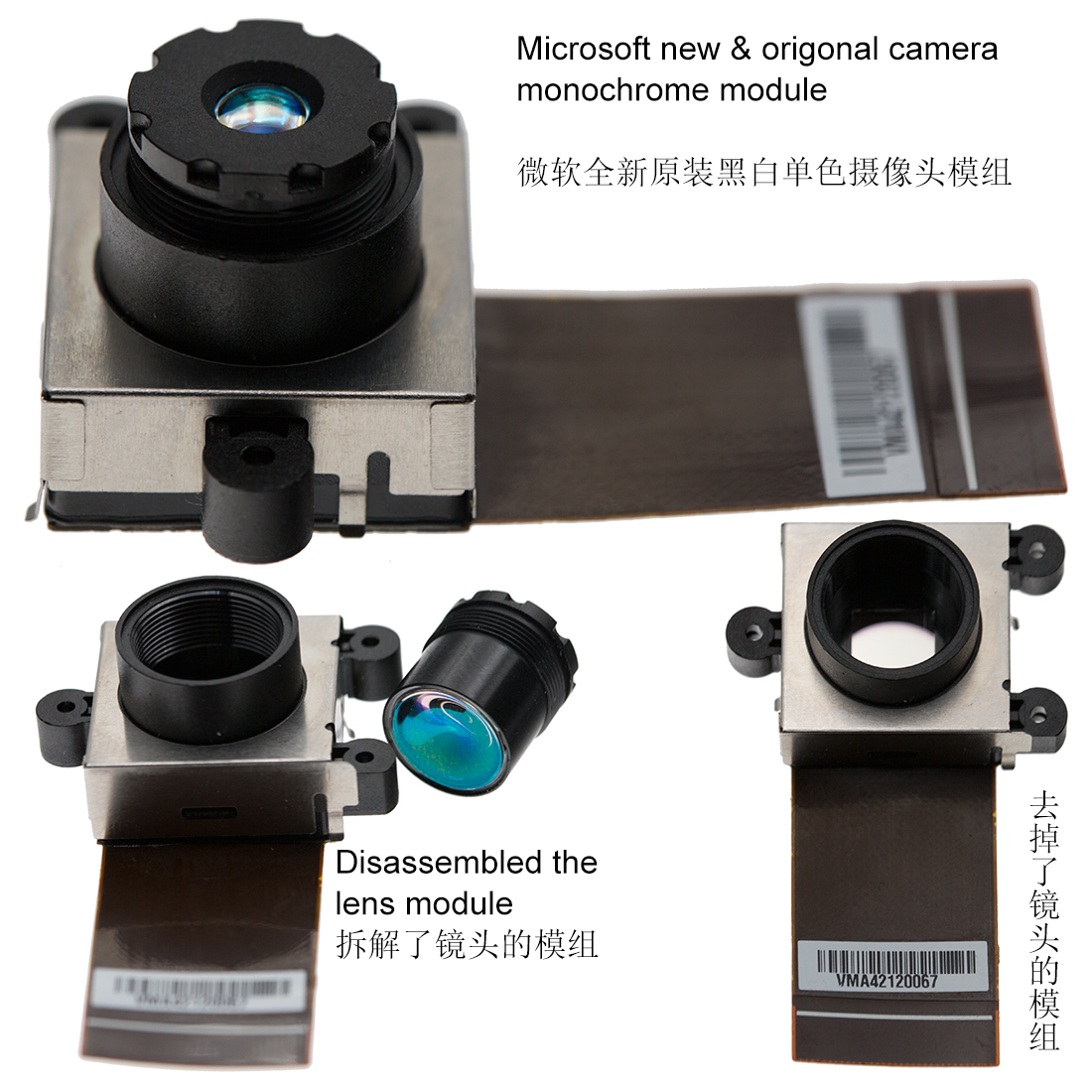

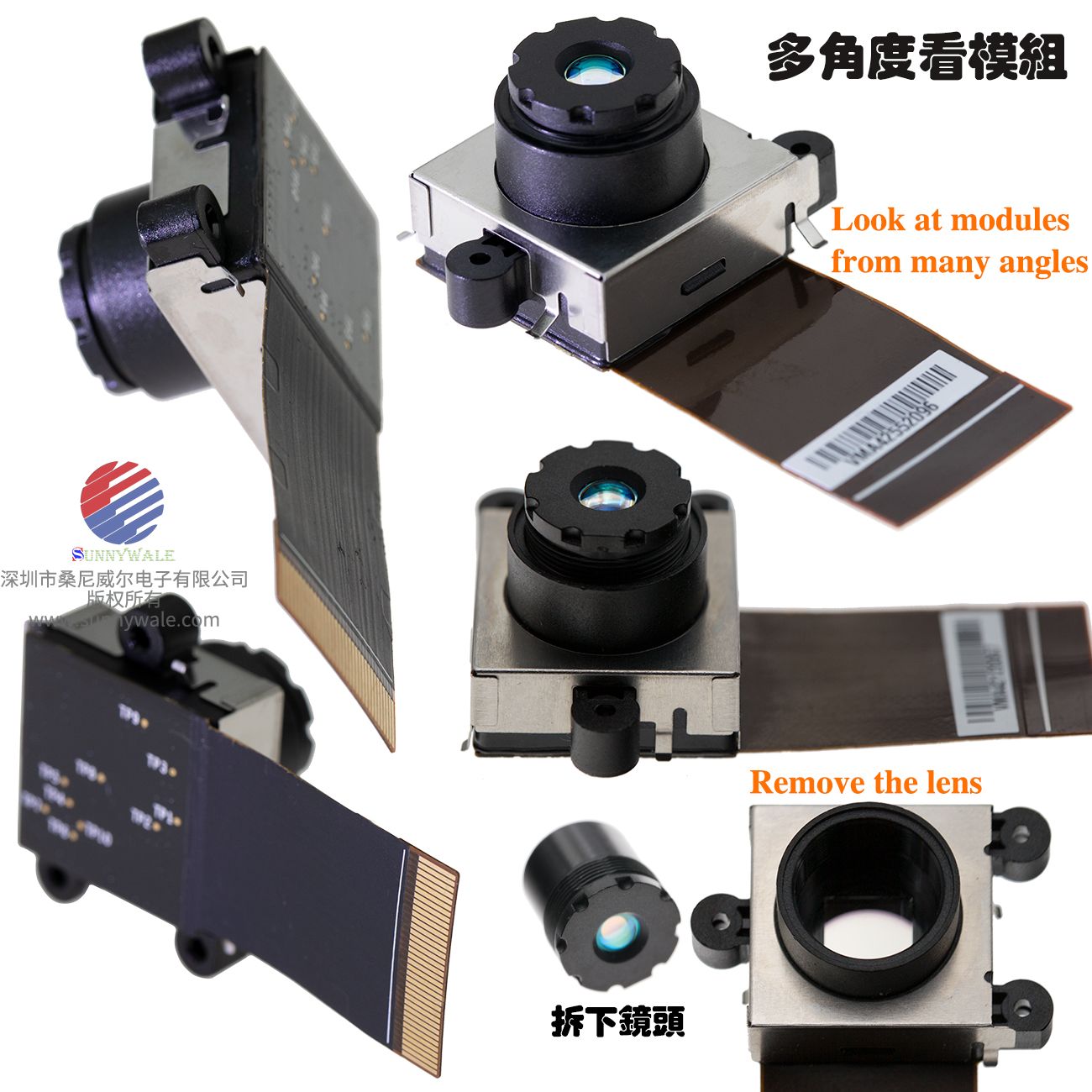

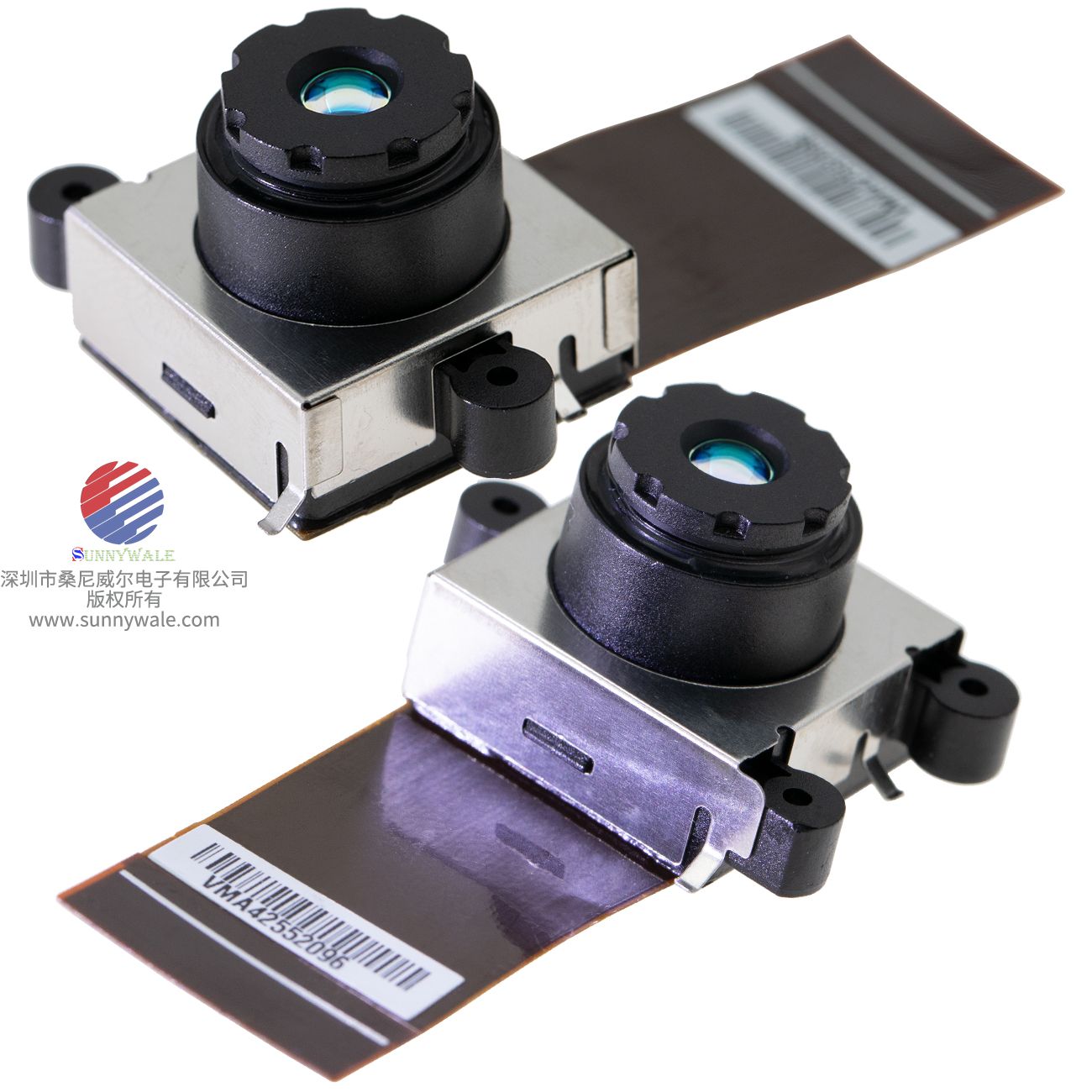

- 微软xbox360 Kinect原装单色红外摄像头模组
- 最大分辨率 1280 x 1024 SXGA，30 fps
- 最大帧率 30fps
- 快门类型：电子卷帘快门（ERS）
- 光学尺寸 :1/2"
- ADC 分辨率: 10 位
- 支持图像尺寸：SXGA、VGA、QVGA、CIF、QCIF等
- 超高灵敏度，适用于低光操作
- 嵌入式便携式应用的低工作电压
- 标准 I2C 两线接口
- 数字视频端口接口

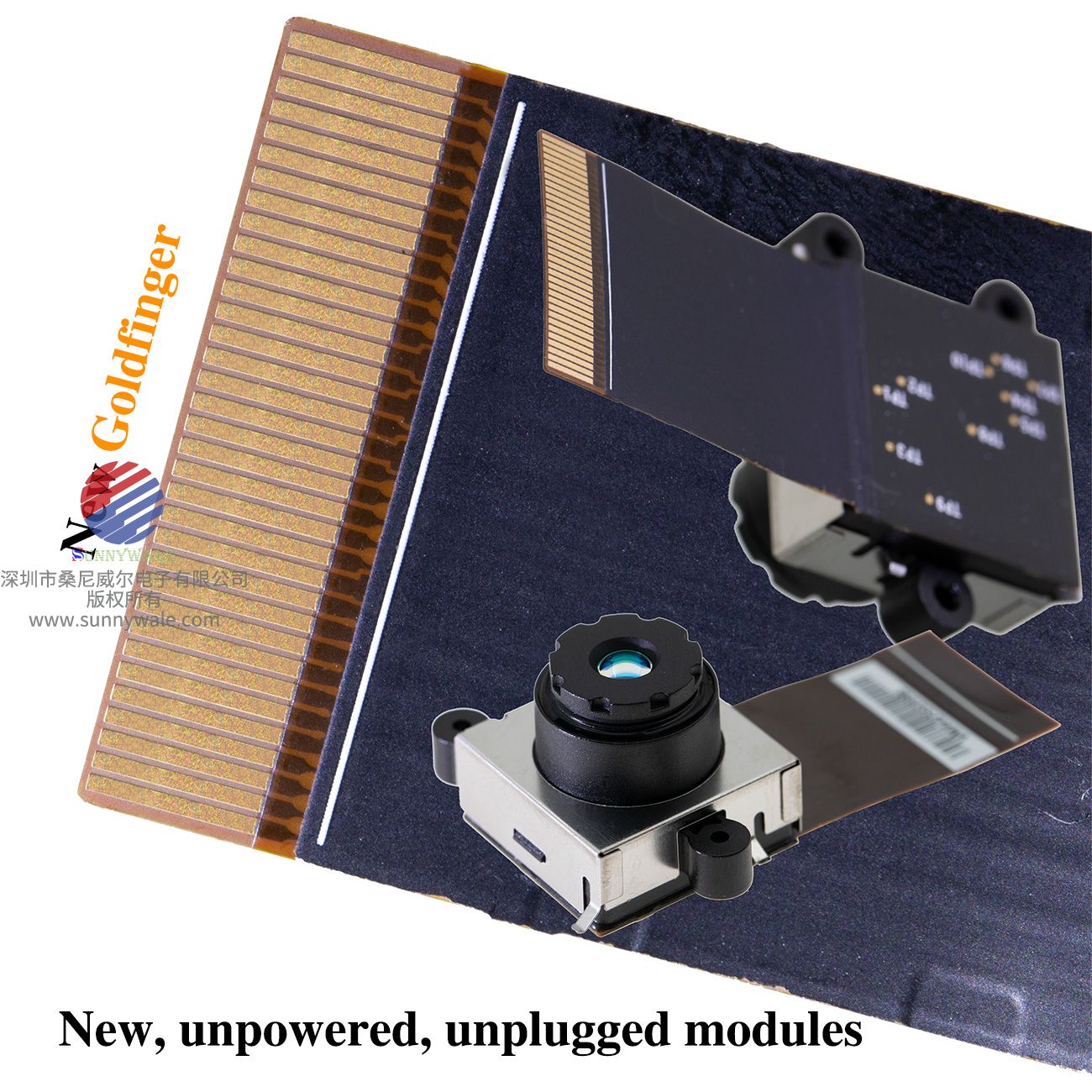

- 34针金手指FPC排线连接器
- 易于与STM32、FPGA、DSP、Arduino等集成。

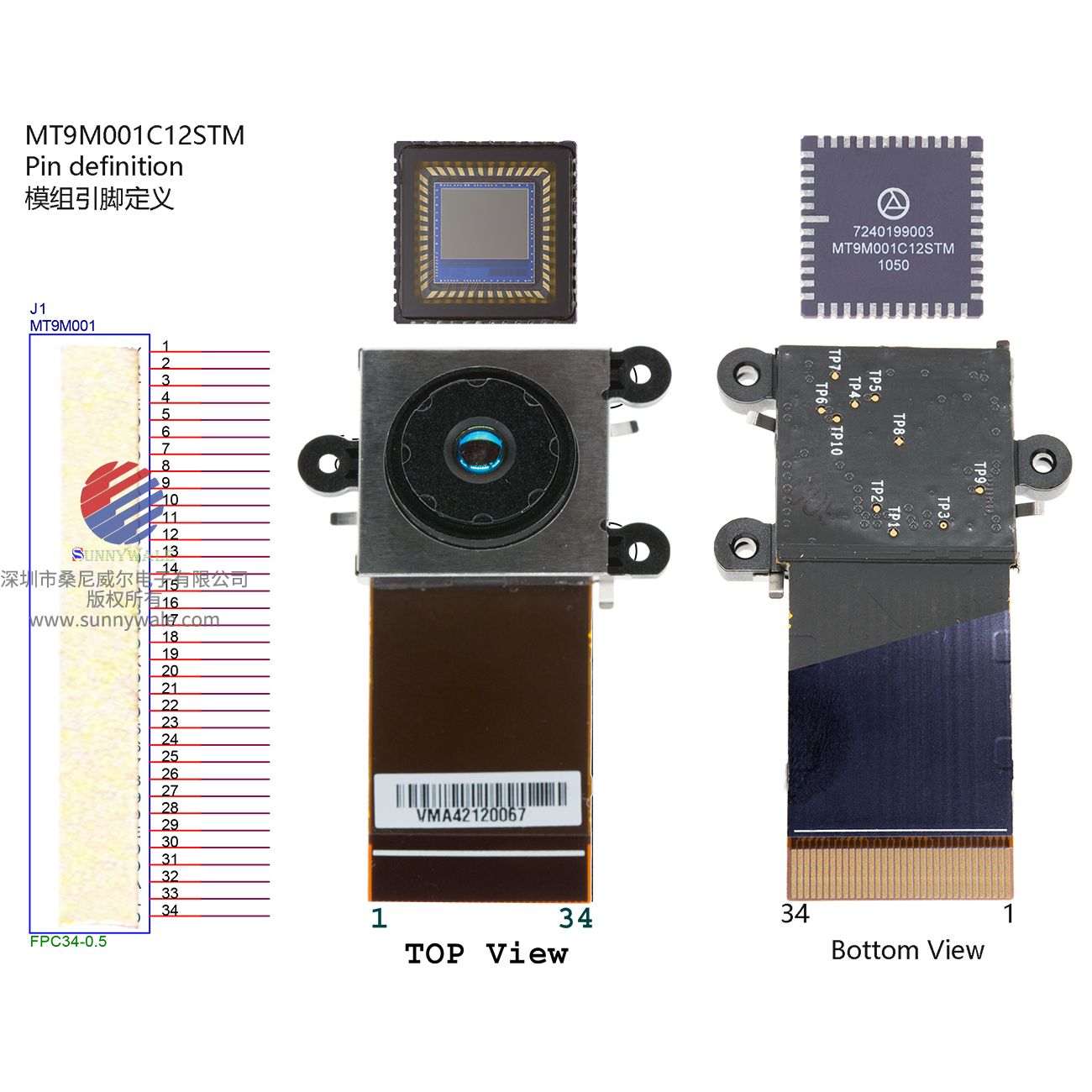

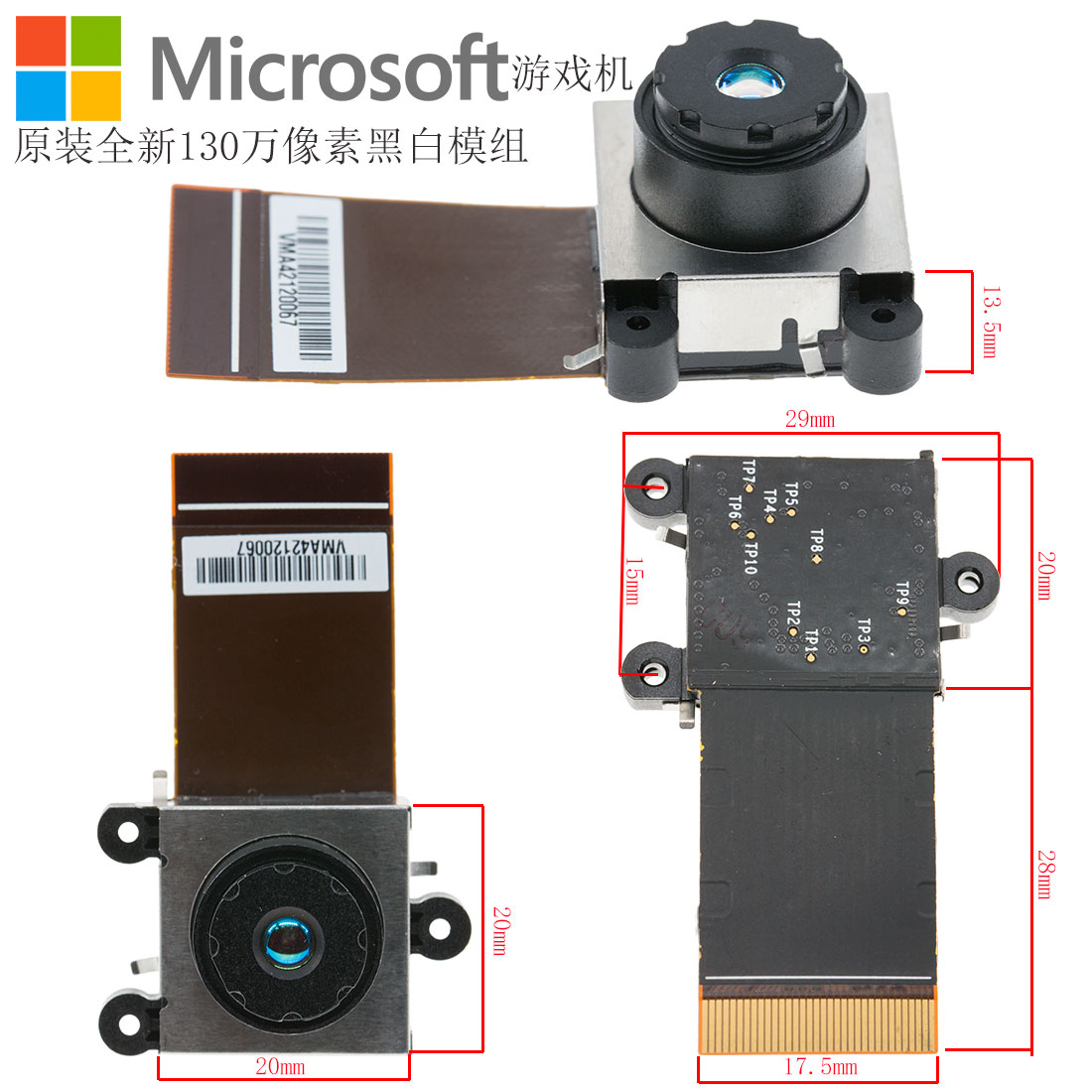

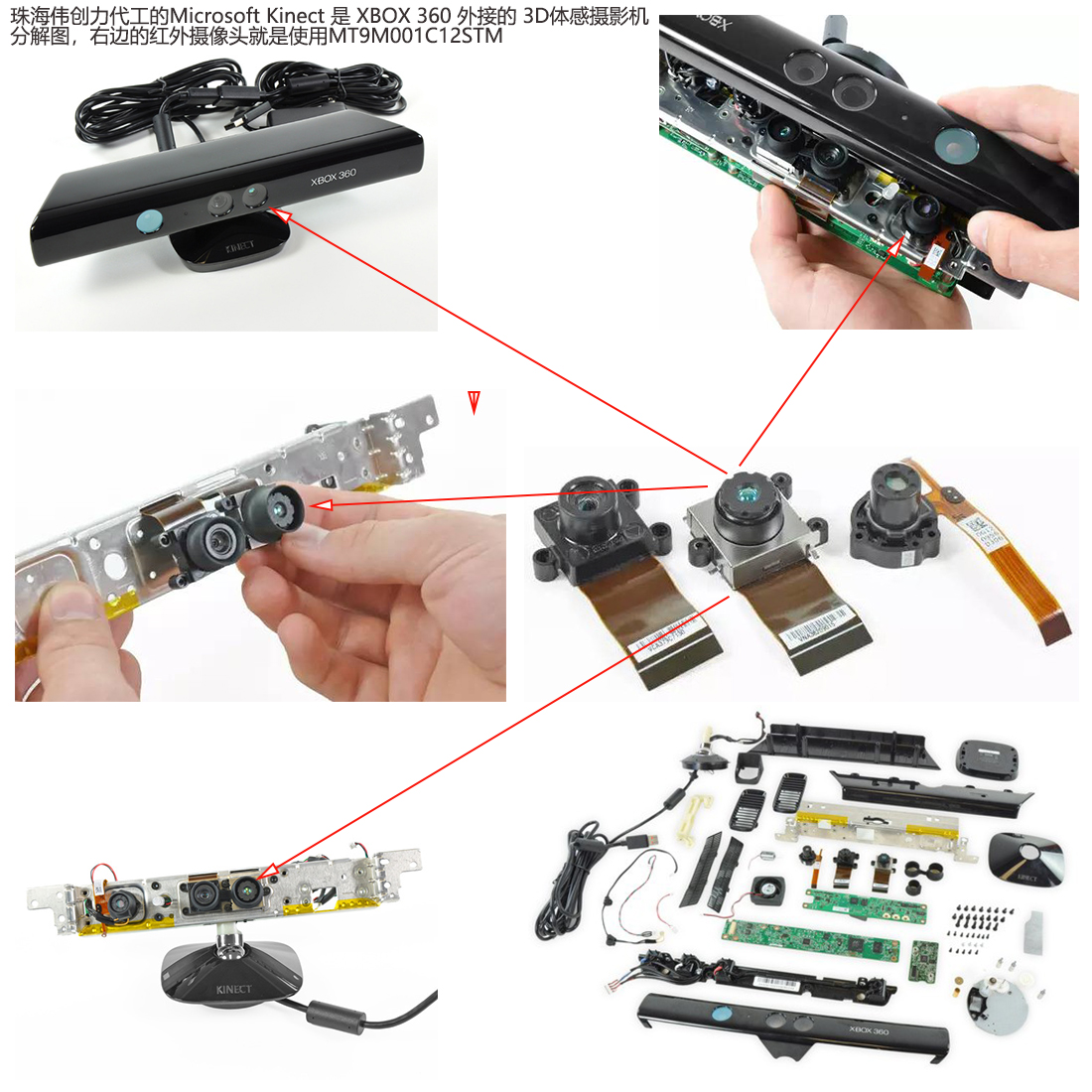

Kinect是Microsoft XBOX 360 外接的3D体感游戏机，内置单色黑白摄像头模组使用了MT9M001C12STM，可直接使用，本公司提供上1图模组的引脚定义。
特性
● 超大像素单元:5.2um×5.2um
● Micron DigitalClarity CMOS成像技术
● 数组格式(5:4):1,280H x 1,024V(1,310,720个活动像素)总像素(包括暗像素):1,312H x1,048 v(1,374,976像素)
● 帧率:30帧/秒渐进扫描;可编程的
● 快门:电子滚动快门(ERS)
● 窗口大小:SXGA;可编程到任何较小的格式(VGA, QVGA, CIF, QCIF，等等)
● 可编程控制:增益，帧速率，帧大小
应用：
● 静态数码相机
● 数字摄像机
● 电脑摄像头
● 监控安防摄像机，
● 工业相机，
● 电子显微镜，
● 图像采集，
● 指纹采集，
● 多光谱相机...
一般的描述
该Micron 成像MT9M001是一种sxga格式，具有1/2英寸CMOS有源像素数字图像传感器。活动成像像素阵列，1280h x 1024 v。它集成了复杂的芯片上的相机功能，如窗口，列和行跳跃模式，和快照模式。它是可编程通过一个简单的二线串行接口。
这款百万像素的CMOS图像传感器具有数字-清晰-微米突破性的低噪声CMOS成像技术，可以在保持CMOS固有尺寸、成本和集成优势的同时，实现CCD图像质量(基于信噪比和低光灵敏度)。
表1:关键性能参数
该传感器可以在其默认模式下操作，或由用户编程帧大小、曝光、增益设置和其他参数。默认模式以每秒30帧的速度输出一个sxga大小的图像。芯片上的模数转换器(ADC)提供每像素10位。FRAME_VALID和LINE_VALID信号在专用的引脚上输出，以及与有效数据同步的像素时钟。
订购信息
参数值
● 光学格式:1/2英寸(5:4)
● 活动成像仪尺寸:6.66mm(H) x5.32 mm(V)
● 活动像素:1,280H x 1,024V
● 像素大小:5.2um×5.2um
● 快门类型:电子卷帘(ERS)
● 最大数据速率/主时钟:48 MPS/48 MHz
● 帧率SXGA (1280 x 1024):30帧逐帧扫描;
● 可编程的
● ADC分辨率:10位，芯载
● 反应性:2.1 V / lux-sec
● 动态范围:68.2 db
● 信噪比最大:45分贝
● 电源电压:3.0V - 3.6V，标称3.3V
● 功率消耗:3.3V(运行)时，功率为363mW;294毫瓦(备用)
● 工作温度:0℃~ +70℃
● 封装:48-pin闭环化油器控制
表2:可用零件编号
零件号 描述

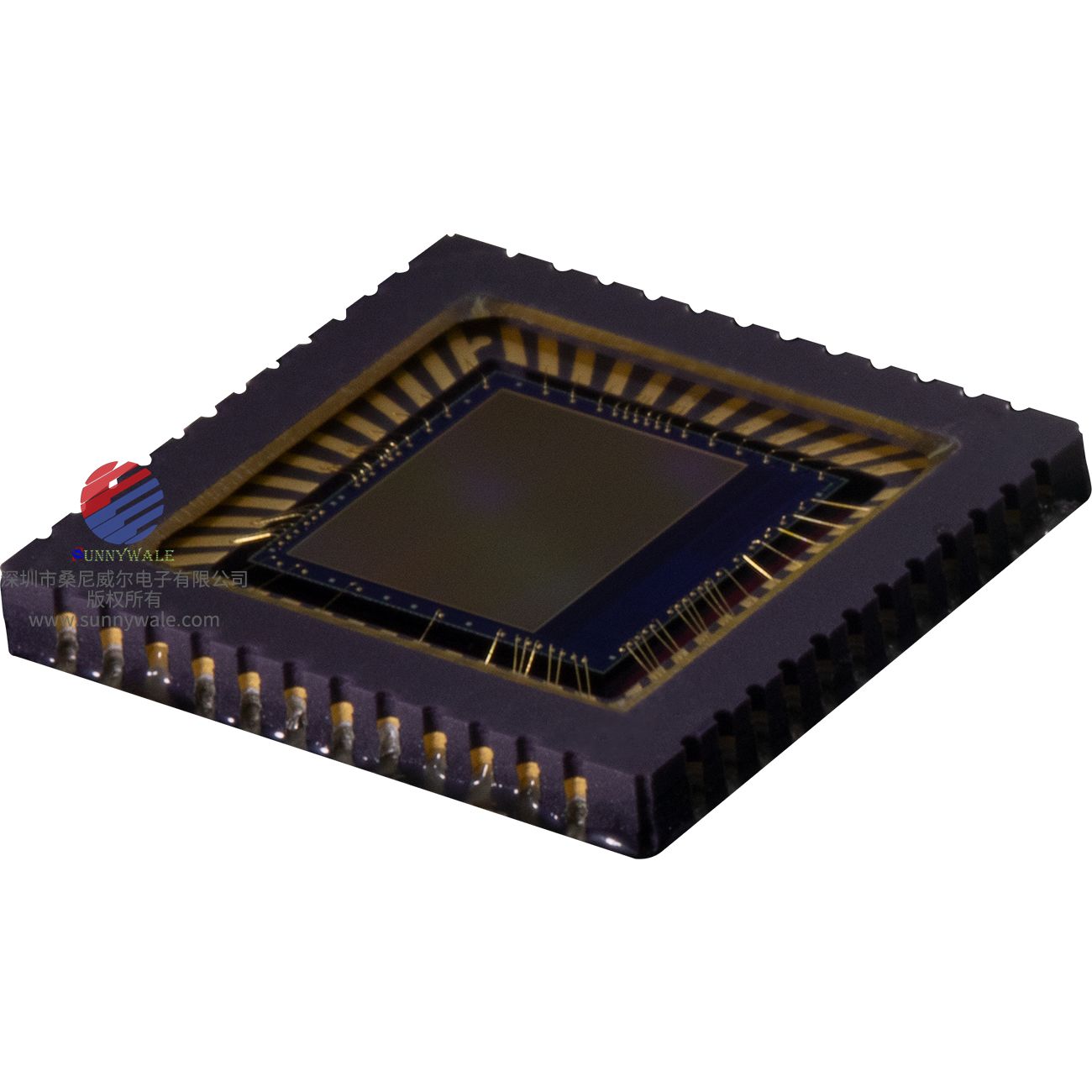

MT9M001C12STM 48针CLCC(无铅)
CMOS面积阵列传感器的最大优势是它比CCD传感器便宜。镁光公司研制了一种利用面积阵CMOS传感器MT9M001C12STM作为探测器的微型光谱仪。原型采用非对称交叉Czerny-Turner光学结构。考察了其测光精度和线性度，分析了杂散光引起的测光偏差。对其基本性能进行了测试:波长范围为380~800 nm，根据光强选择积分时间为1 ms ~ 500 ms，光谱带宽为6 nm，波长精度±1 nm，光度精度±0.03 AU。结果表明，经校正和非线性校正后，该CMOS光谱仪可以进行常规的快速分析。
Features
● Micron DigitalClarity CMOS imaging technology
● Array Format (5:4): 1,280H x 1,024V (1,310,720 active pixels). Total (incl. dark pixels): 1,312H x 1,048V (1,374,976 pixels)
● Frame Rate: 30 fps progressive scan; programmable
● Shutter: Electronic Rolling Shutter (ERS)
● Window Size: SXGA; programmable to any smaller format (VGA, QVGA, CIF, QCIF, etc.)
● Programmable Controls: Gain, frame rate, frame size
Applications
● Surveillance security camera,
● PC cameras
● Industrial camera
● Electron microscope
● Image acquisition,
● Fingerprint acquisition
● Multispectral camera
● Digital video cameras
General Description
The Micron Imaging MT9M001 is an SXGA-format with a 1/2-inch CMOS active-pixel digital image sensor. The active imaging pixel array of 1,280H x 1,024V. It incorporates sophisticated camera functions on-chip such as windowing, column and row skip mode, and snapshot mode. It is programmable through a simple two-wire serial interface.
This megapixel CMOS image sensor features Digital- Clarity—Micron’s breakthrough low-noise CMOS imaging technology that achieves CCD image quality (based on signal-to-noise ratio and low-light sensitivity) while maintaining the inherent size, cost, and integration advantages of CMOS.
Table 1: Key Performance Parameters
The sensor can be operated in its default mode or programmed by the user for frame size, exposure, gain setting, and other parameters. The default mode outputs an SXGA-size image at 30 frames per second (fps). An on-chip analog-to-digital converter (ADC) provides 10 bits per pixel. FRAME_VALID and LINE_VALID signals are output on dedicated pins, along with a pixel clock that is synchronous with valid data.
Ordering Information
Parameter Value
● Optical format： 1/2-inch (5:4)
● Active imager size： 6.66mm(H) x 5.32mm(V)
● Active pixels： 1,280H x 1,024V
● Pixel size： 5.2μm x 5.2μm
● Shutter type ：Electronic rolling shutter (ERS)
● Maximum data rate/master clock：48 MPS/48 MHz
● Frame rate SXGA (1280 x 1024)：30 fps progressive scan;
● programmable
● ADC resolution： 10-bit, on-chip
● Responsivity： 2.1 V/lux-sec
● Dynamic range： 68.2dB
● SNR（Signal to Noise Ratio） MAX ：45dB
● Supply voltage： 3.0V?3.6V, 3.3V nominal
● Power consumption： 363mW at 3.3V (operating); 294mW (standby)
● Operating temperature ：0°C to +70°C
● Packaging ：48-pin CLCC
Table 2: Available Part Numbers
Part Number Description
MT9M001C12STM 48-pin CLCC (lead free)
The biggest advantage of a CMOS area array sensor is that it is less expensive than a CCD sensor. A miniature spectrometer use an area array CMOS sensor MT9M001C12STM as detector was developed. The prototype uses an asymmetric cross Czerny-Turner optical structure. Its photometric accuracy and linearity were investigated, and the photometric deviation arise from stray light was analyzed. The elementary performance was tested as follows: wavelength range 380~800 nm, the integration time can be selected from 1 ms to 500 ms according to the light intensity, spectral bandwidth 6 nm , wavelength accuracy ±1 nm, photometric accuracy ±0.03 AU. Results showed that after calibration and nonlinear correction, this CMOS spectrometer is capable for routine fast analysis.

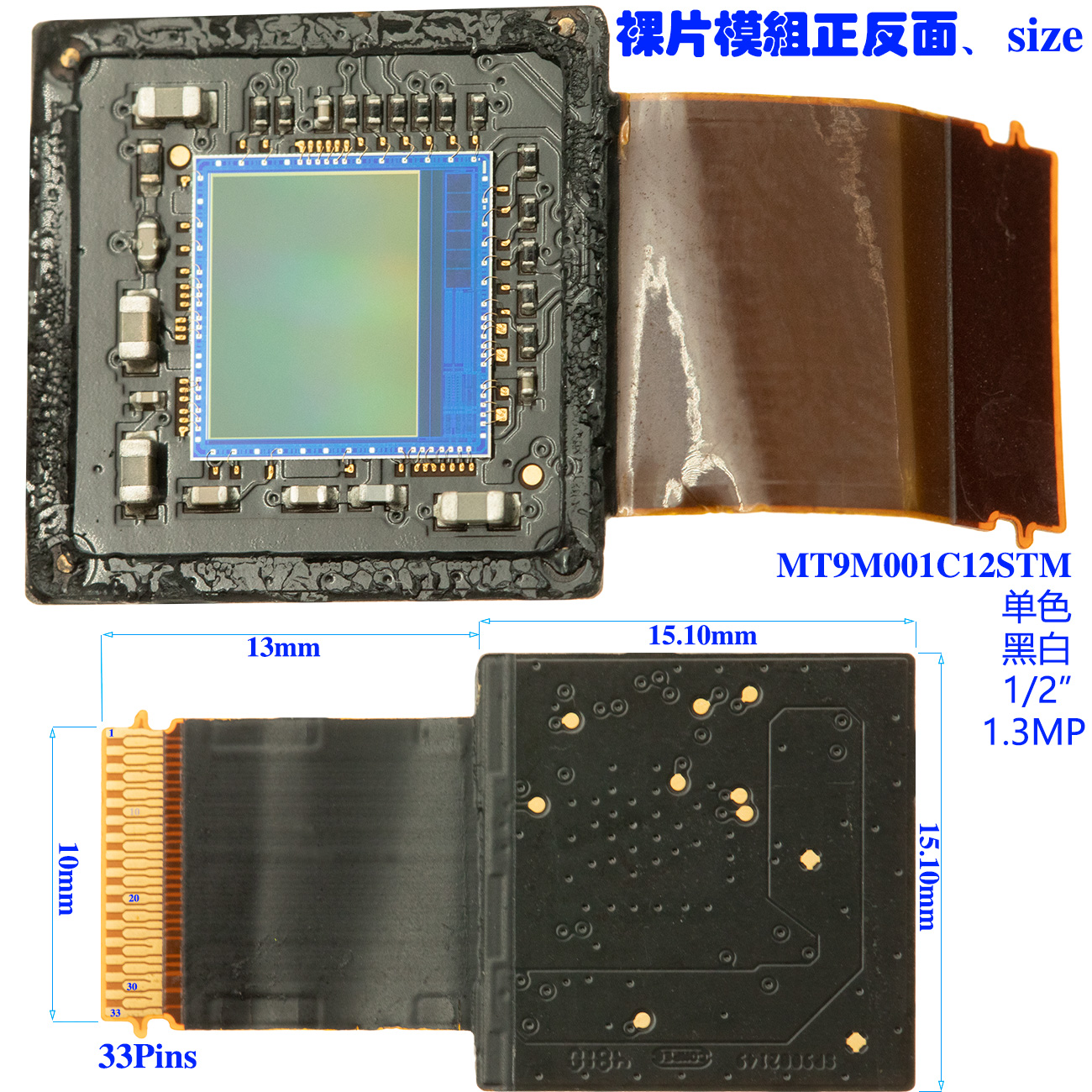

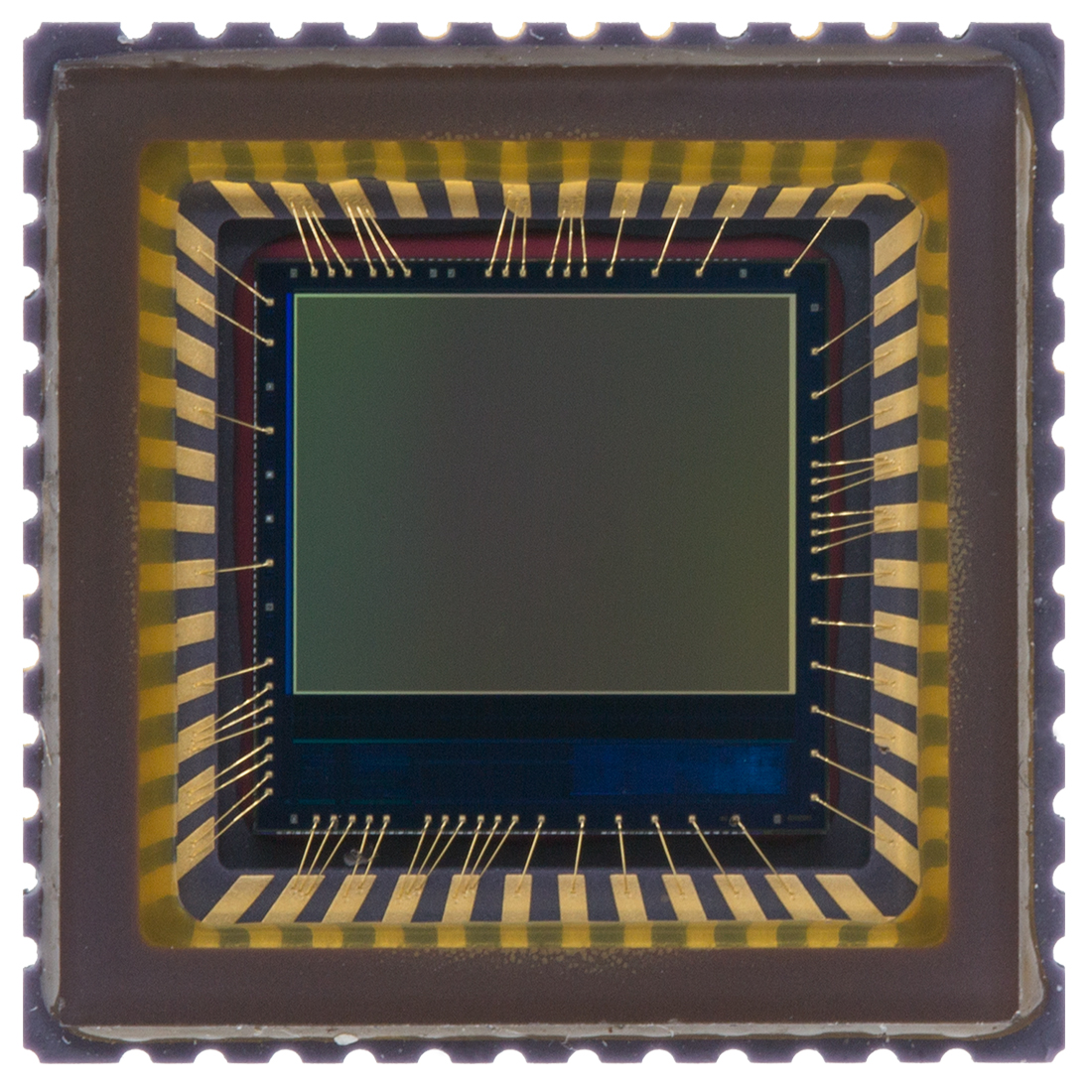

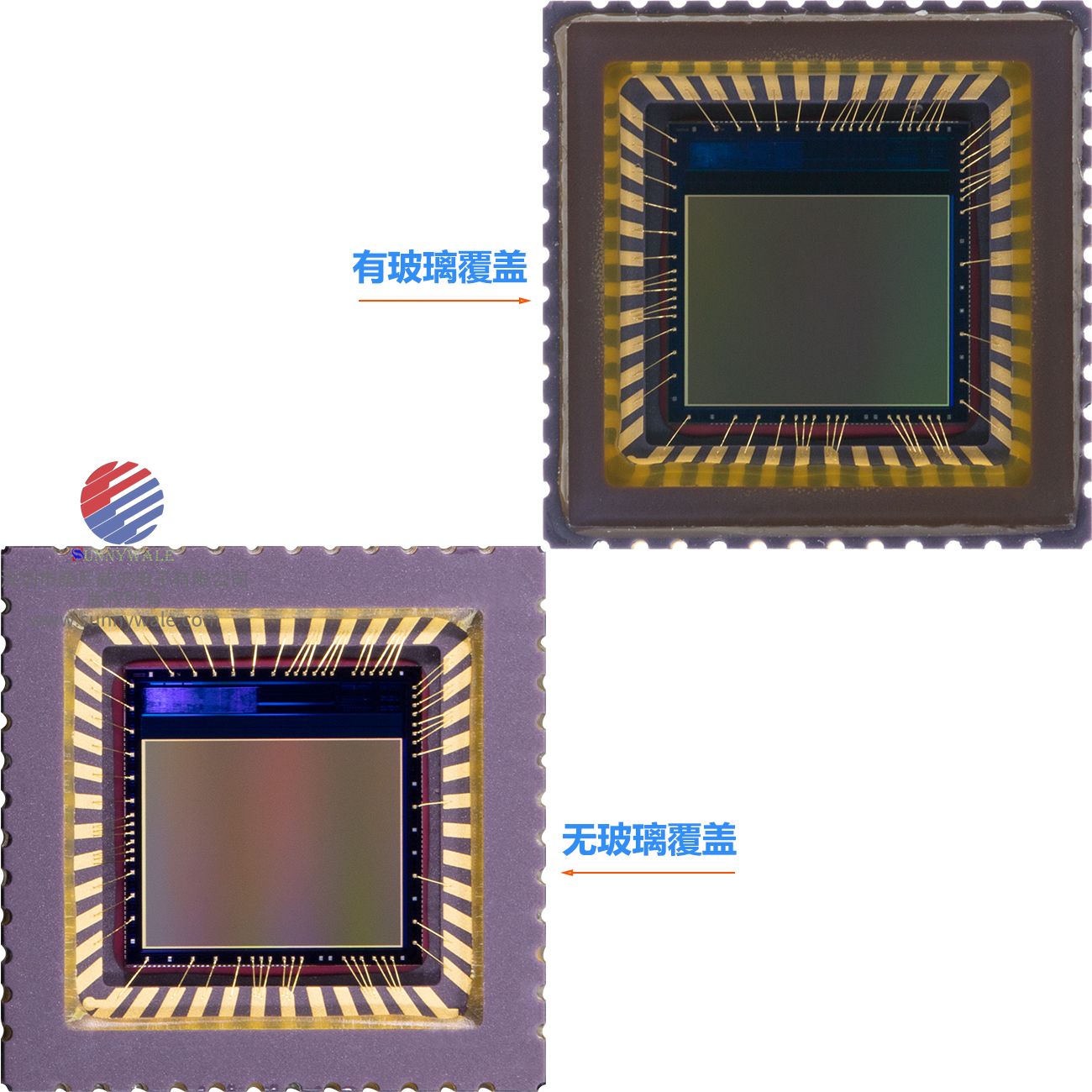

以下↓为无玻璃覆盖的MT9M001C12STM裸片模组:
MT9M001C12STM CHIP module1/2-inch Monochrore B/W黑白单色裸芯片模组
另有同类型产品MT9V034C12STC，MT9V032C12STM，MT9P031I12STM,点击详情,或点击官网sunnywale.com，搜索任意关键词即可展示详情，例如：9V032、9V034、9P031
如果你想了解全新原装的MT9M001C12STM,请点击这里
有关MT9M001的价格，datasheet免费下载，简介，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书，代理商，技术支持，产品介绍，参数，方案商，分销商，经销商，官网，生产厂家，专卖店，高价收购，批量采购，模组，模块，特价，库存，生产商，哪里买，性价比，用途，封装厂，晶圆厂，代工厂，可咨询本公司
https://www.sunnywale.com/uploadfile/2021/1229/MT9M001C12STM_Awin.pdf
点击或者复制上面链接到浏览器打开，datasheet PDF可免费下载，Click or copy the link to free download the datasheet PDF
