MPC8313CVRAFFB NXP飞思卡尔半导体PowerQUICC™II Pro处理器
本文档概述了MPC8313CVRAFFB PowerQUICC™II Pro处理器的功能，包括显示主要功能组件的框图。MPC8313CVRAFFB是一款经济高效、低功耗、高度集成的主机处理器，可满足多种打印和成像、消费和工业应用的要求，包括打印系统中的主CPU和I/O处理器、网络交换机和线路卡、无线局域网(wlan)、网络接入服务器(NAS)、VPN路由器、智能网卡和工业控制器。MPC8313E扩展了PowerQUICC™系列，增加了更高的CPU性能、额外的功能和更快的接口，同时满足了与上市时间、价格、功耗和封装尺寸相关的要求。
MPC8313CVRAFFB安全引擎(SEC 2.2)允许从主CPU核心卸载CPU密集型加密操作。安全处理加速器为DES、3DES、AES、SHA-1和MD-5算法提供硬件加速功能。
1.01 MPC8313CVRAFFB特性
MPC8313CVRAFFB支持以下功能:
• 基于Power Architecture™技术的嵌入式PowerPC™e300处理器核心;工作频率高达333Mhz。
• 高性能、低功耗、高性价比的主机处理器
• DDR1/DDR2内存控制器-一个16位/32位接口，最高333 MHz，支持DDR1和DDR2
• 16kbyte的指令缓存和16kbyte的数据缓存，一个浮点单元和两个整数单元
• 外设接口，如32位PCI接口，高达66-MHz的操作，16位增强本地总线接口，高达66-MHz的操作，和USB 2.0(全速)与片上PHY。
• 安全引擎为控制和数据平面安全协议提供加速
• 低功耗电源管理控制器
• 与上一代基于PowerQUICC处理器的设计的高度软件兼容性，用于向后兼容性和更容易的软件迁移
1.02串口
MPC8313CVRAFFB支持以下接口:双UART、双I2C和SPI接口
1.03安全引擎
安全引擎经过优化，可以处理与IPSec、IEEE标准802.11i®和iSCSI相关的所有算法。安全引擎包含一个加密通道、一个控制器和一组加密执行单元。执行单位如下:
• 数据加密标准执行单元(DEU)，支持DES和3DES
• AESU (Advanced encryption standard unit)，支持AES
• MDEU (Message digest execution unit)，支持MD5、SHA1、SHA-224、SHA-256和任意算法的HMAC
• 一个支持多命令描述符链的加密通道
1.04 DDR内存控制器
MPC8313CVRAFFB DDR1/DDR2内存控制器包括以下功能:
• 单个16位或32位接口，支持DDR1和DDR2 SDRAM
• 支持高达333mhz
• 支持两个物理银行(芯片选择)，每个银行独立寻址64mbit到1gbit的设备，带有x8/x16/x32数据端口(不直接支持x4)
• 在16位总线上支持一个16位设备或两个8位设备，或在32位总线上支持一个32位设备或两个16位设备
• 支持多达16个同时打开的页面
• 支持自动刷新
• 使用CKE进行动态电源管理
• 1.8-/2.5 v SSTL2兼容I/O
1.05 PCI控制器
MPC8313CVRAFFB PCI控制器包括以下功能:
• PCI规范修订2.3兼容
• 单个32位数据PCI接口在高达66 MHz操作
• PCI 3.3 v兼容(不兼容5 v)
• 支持主机和代理模式
• 片上仲裁，支持PCI上的三个外部主机
• 可选择的硬件强制一致性
1.06 USB双角色控制器
MPC8313CVRAFFB USB控制器包括以下功能:
• 当使用外部ULPI (UTMI +低引脚接口)PHY时，支持USB移动模式，包括设备和主机功能
• 兼容通用串行总线规范，Rev. 2.0
• 支持操作作为一个独立的USB设备
- 支持1个上行接口
- 支持3个可编程USB端点
• 支持操作作为一个独立的USB主机控制器
- 支持USB根集线器，一个下行接口
- 增强的EHCI (host controller interface)兼容
• 支持全速(12mbps)和低速(1.5 Mbps)操作。低速运行为
仅支持主机模式。
• 支持UTMI +低引脚接口(ULPI)或片上USB 2.0全速PHY
1.07双增强型三速以太网控制器eTSECs
MPC8313CVRAFFB etsec包括以下功能:
• 两个RGMII/SGMII/MII/RMII/RTBI接口
• 两个控制器设计符合IEEE标准802.3®，802.3u®，802.3x®，802.3z®，802.3au®和802.3ab®
• 支持Wake-on-Magic Packet™，一种将设备从待机状态切换到完全工作模式的方法
• 用于外部PHY控制和状态的MII管理接口
• 三速支持(10/100/ 1000mbps)
• 片上高速串行接口到外部SGMII PHY接口
• 支持IEEE标准1588™
• 支持两个全双工FIFO接口模式
• 配置多个PHY接口
• TCP/IP加速和QoS功能可用
• IP v4和IP v6头识别接收
• IP v4报头校验和验证和生成
• TCP和UDP校验和验证和生成
• 每包可配置加速
• 识别VLAN，堆叠(队列中的队列)VLAN, IEEE标准802.2®，PPPoE会话，MPLS堆栈和ESP/AH ip安全头
• 从多达8个物理队列传输。
• 接收多达八个物理队列
• 全双工和半双工以太网支持(1000 Mbps仅支持全双工):
- IEEE 802.3全双工流量控制(自动PAUSE帧生成或软件编程PAUSE帧生成和识别)
- 可编程最大帧长度支持巨型帧(高达9.6 kb)和IEEE 802.1虚拟局域网(VLAN)标签和优先级
- VLAN的插入和删除
- 每个eTSEC的每帧VLAN控制字或默认VLAN
- 单独提取传递给软件的VLAN控制字
- 碰撞后的重传
- 入/出报文的CRC生成和校验
- 可编程以太网序言的插入和提取高达7个字节
• MAC地址识别:
- 精确匹配主48位单播地址和虚拟48位单播地址
- VRRP和HSRP支持路由器无缝故障切换
- 最多支持16个精确匹配的MAC地址
- 广播地址(接受/拒绝)
- 哈希表最多匹配512个组播地址
- 混杂模式
• 缓冲描述符向后兼容MPC8260和MPC860T 10/100以太网编程模型
• RMON统计支持
• 10kbyte内部发送和2kbyte接收fifo
• MII管理接口的控制和状态
1.08可编程中断控制器(PIC)
可编程中断控制器(PIC)实现了必要的功能，为通用中断控制提供了灵活的解决方案。PIC编程模型支持5个外部和34个内部离散中断源。中断也可以重定向到外部中断控制器。
1.09电源管理控制器(PMC)
MPC8313E电源管理控制器包括以下功能:
• 提供主机和代理模式下的电源管理功能
• 支持PCI电源管理1.2 D0、D1、D2、D3hot、D3cold状态
• 通过外部电源开关控制片上分路电源，备用电源最小
• 支持PCI代理模式下的PME生成，PCI主机模式下的PME检测
• 支持从以太网(Magic Packet)， USB, GPIO和PCI (PME输入作为主机)唤醒
1.10 SPI (Serial Peripheral Interface)
串行外设接口(SPI)允许MPC8313CVRAFFB在其他PowerQUICC系列芯片、以太网物理设备(用于配置)和外设(如EEPROM、实时时钟、A/D转换器和ISDN设备)之间交换数据。
SPI是一个全双工、同步、面向字符的通道，支持四线接口(接收、发送、时钟和从机选择)。SPI块由发送和接收部分组成
独立波特率发生器，和一个控制单元。
1.11 DMA控制器，双I2C, DUART，本地总线控制器，定时器
MPC8313E提供了一个集成的四通道DMA控制器，具有以下特点:
• 允许通过本地内存映射链描述符(由本地主机访问)链接(扩展和直接)
• 支持错位
MPC8313CVRAFFB规格
产品属性 / 属性值
● 制造商： 恩智浦/飞思卡尔
● 产品分类： 微处理器 - MPU
● 有害物质限制指令： 细节
● 核心： e300c3
● 核心数量： 1 核心
● 数据总线宽度： 32位
● 最大时钟频率： 333兆赫

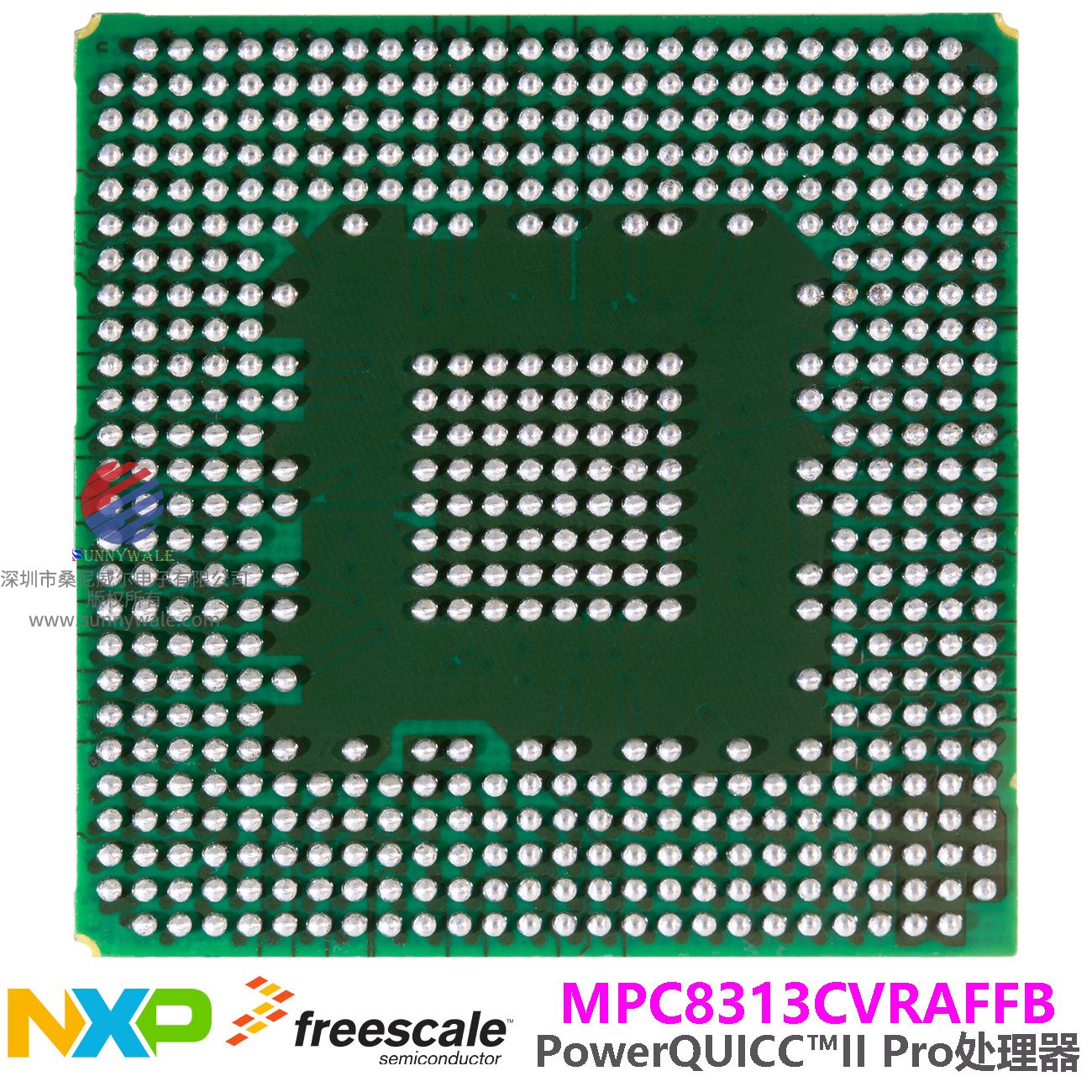

● 包装/箱： PBGA-516
● 一级缓存指令存储器：16 KB
● L1 缓存数据存储器：16 KB
● 工作电源电压： 1V
● 安装方式： 贴片/贴片
● 最低工作温度： - 40℃
● 最高工作温度： +105℃
● 资质： AEC-Q100

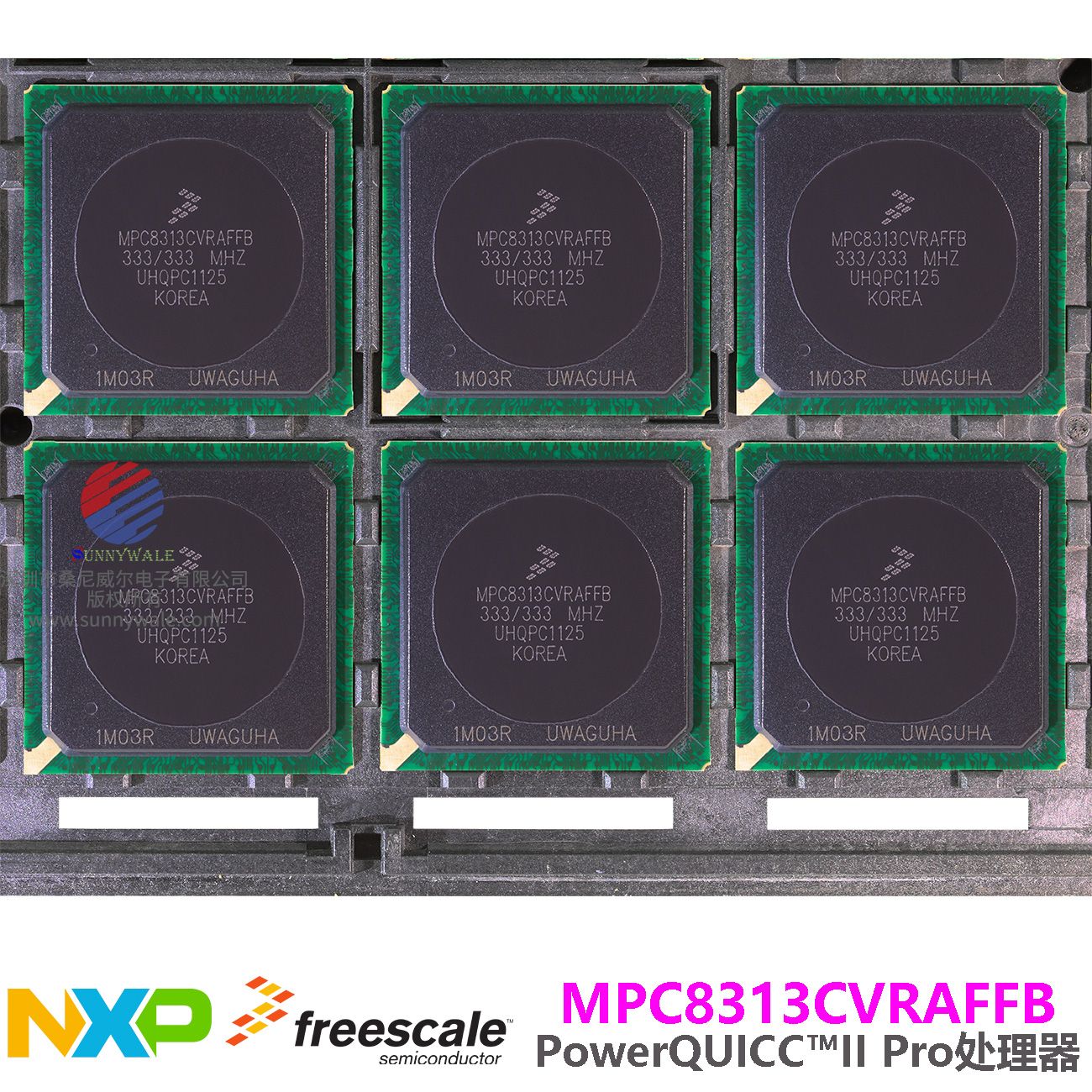

● 包装： 托盘
● 品牌： 恩智浦半导体
● 输入/输出电压： 1.8V、2.5V、3.3V
● 指令类型： 浮点
● 接口类型： 以太网、I2C、PCIe、SPI、UART、USB
● 内存类型： 一级缓存
● 潮湿敏感： 是的
● 定时器/计数器的数量：2 定时器
● 处理器系列： PowerQUICC II Pro
● 产品类别： 微处理器 - MPU
● 工厂包装数量：40
● 子类别： 微处理器 - MPU
● 看门狗定时器： 看门狗定时器
● 单位重量：
5.497克

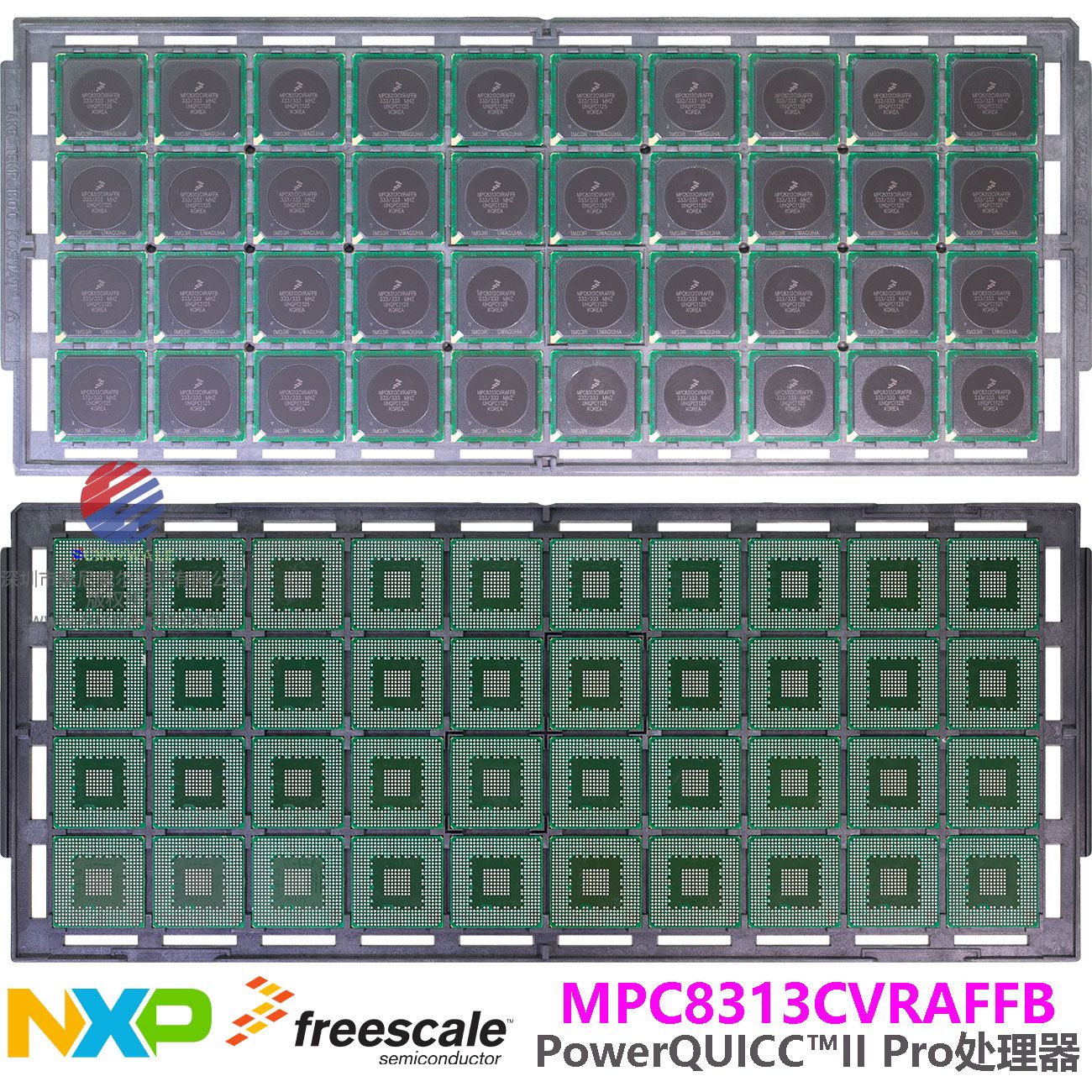

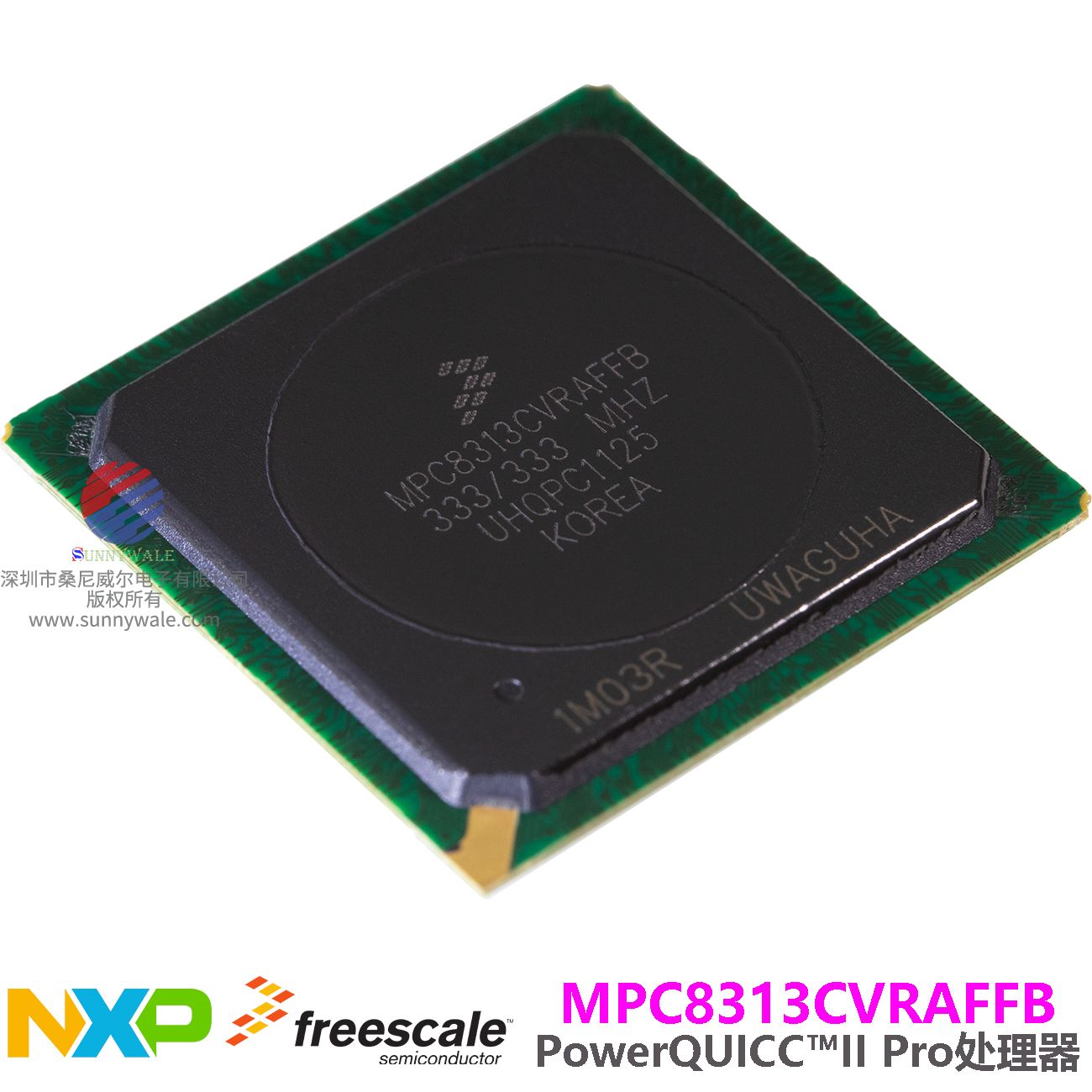

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
