DA14580 Dialog 2.4GHz蓝牙4.2标准无线收发器芯片，用于任意蓝牙移动便携式终端设备
2023-10-06 19:18:48
点击购买
DA14580-01AT1，DA14580-01A31， Dialog 2.4GHz，蓝牙4.2标准IC，2.4G无线收发器，2.4G蓝牙芯片，蓝牙移动便携式终端设备，蓝牙通讯连接
一般的描述
DA14580集成电路具有完全集成的无线电收发器和用于蓝牙®低功耗的基带处理器。它可以用作独立的应用程序处理器，也可以用作托管系统中的数据泵。
DA14580支持灵活的内存架构，用于存储蓝牙配置文件和自定义应用程序代码，可以通过空中(OTA)进行更新。合格的蓝牙低功耗协议栈存储在专用ROM中。所有软件通过简单的调度程序在ARM®Cortex®-M0处理器上运行。
蓝牙低功耗固件包括L2CAP服务层协议、安全管理器(SM)、属性协议(ATT)、通用属性配置文件(GATT)和通用访问配置文件(GAP)。支持Bluetooth SIG发布的所有配置文件以及自定义配置文件。
收发器直接连接天线，完全符合蓝牙4.2标准。
DA14580具有用于链路层实现蓝牙低功耗和接口控制器的专用硬件，可增强连接功能。
特性
■ 符合蓝牙V4.2, ETSI EN 300 328和EN 300 440 Class 2(欧洲)，FCC CFR47 Part 15(美国)和ARIB STD-T66(日本)
■ 处理能力
⊙16 MHz 32位ARM Cortex-M0带SWD接口
⊙专用链路层处理器
⊙AES-128位加密处理器
■ 存储
⊙32 kB OTP内存
⊙42kb系统SRAM
⊙84 kB ROM
⊙8kb保留SRAM
■ 电源管理
⊙集成降压/升压DC-DC转换器
⊙P0、P1、P2、P3接口，3.3 V公差
⊙易于解耦，只有4个电源引脚
⊙支持硬币型（纽扣型）(type 3.0 V)电池和碱性(type 1.5 V)电池
⊙10位ADC用于电池电压测量
■ 数字控制振荡器
⊙16 MHz晶体(±20 ppm最大值)和RC振荡器
⊙32 kHz晶体(±50 ppm，±500 ppm最大值)和RCX振荡器
⊙一般用途，捕获和睡眠定时器
■ 数字接口
⊙通用I/Os: 14 (WLCSP34封装)，24 (QFN40封装)，32 (QFN48封装)
⊙2个UARTs与硬件流量控制高达1MBd
⊙SPI+™接口
⊙I2C总线在100khz, 400khz
⊙3轴正交解码器
■ 模拟接口
⊙4通道10位ADC
■ 无线电收发机
⊙完全集成2.4 GHz CMOS收发器
⊙单线天线:不需要射频匹配或RX/TX切换
⊙在VBAT3V处供电电流:TX: 3.4 mA, RX: 3.7 mA(具有理想的DC-DC)
⊙0 dBm发射输出功率
⊙-20 dBm“近场模式”输出功率
⊙-93 dBm接收机灵敏度
■ 封装:
⊙WLCSP 34脚，2.436 mm x 2.436 mm(DA14580-01UNA，REEL50/100/1000/5000)

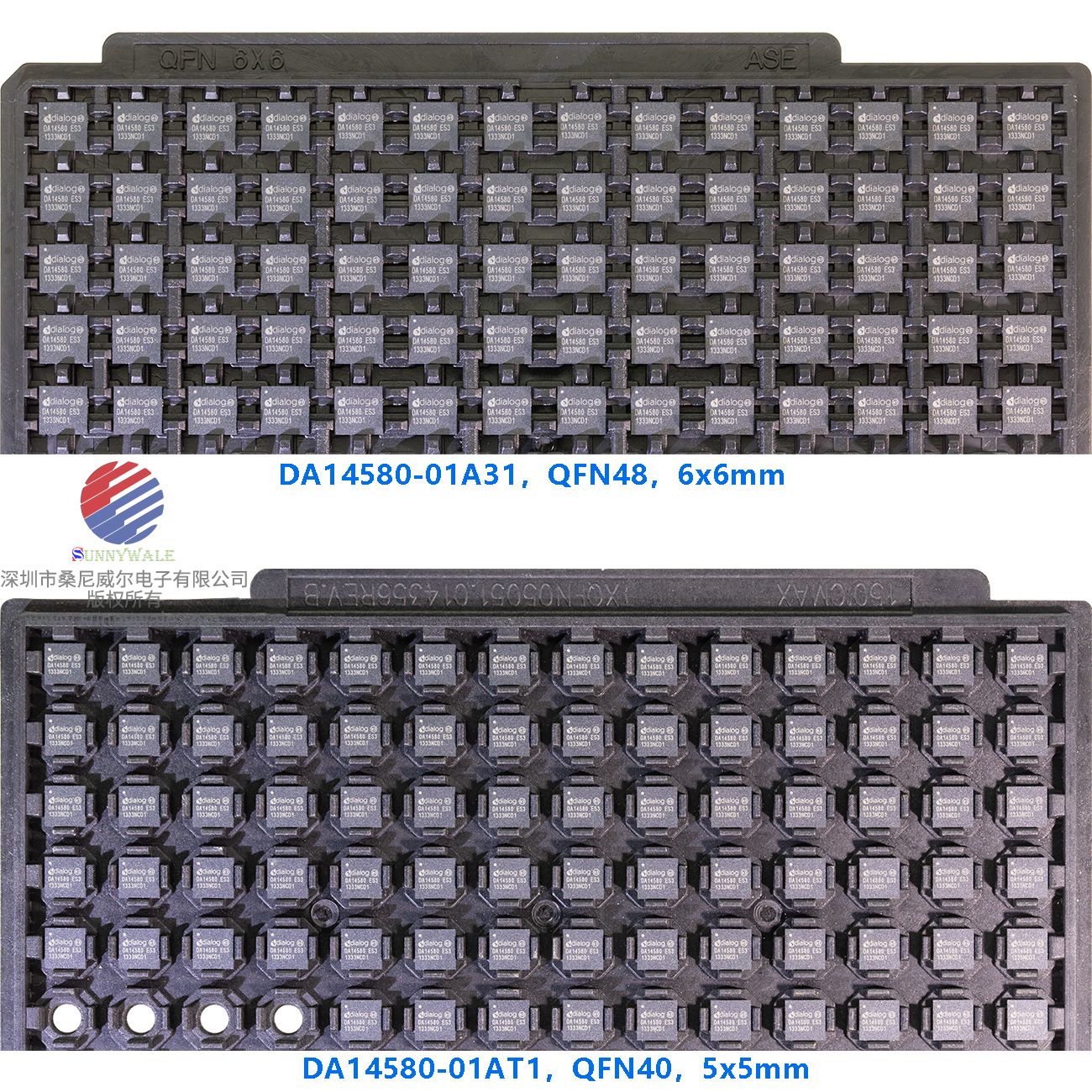

⊙QFN 40脚，5mm x 5mm (DA14580-01AT，1=50/TRAY，2=5000/REEL)
⊙QFN 48脚，6mm × 6mm (DA14580-01A3，1=50/TRAY，2=4000/REEL)
⊙KGD(晶片=DA14580-01WO4，晶片=DA14580-01WC4

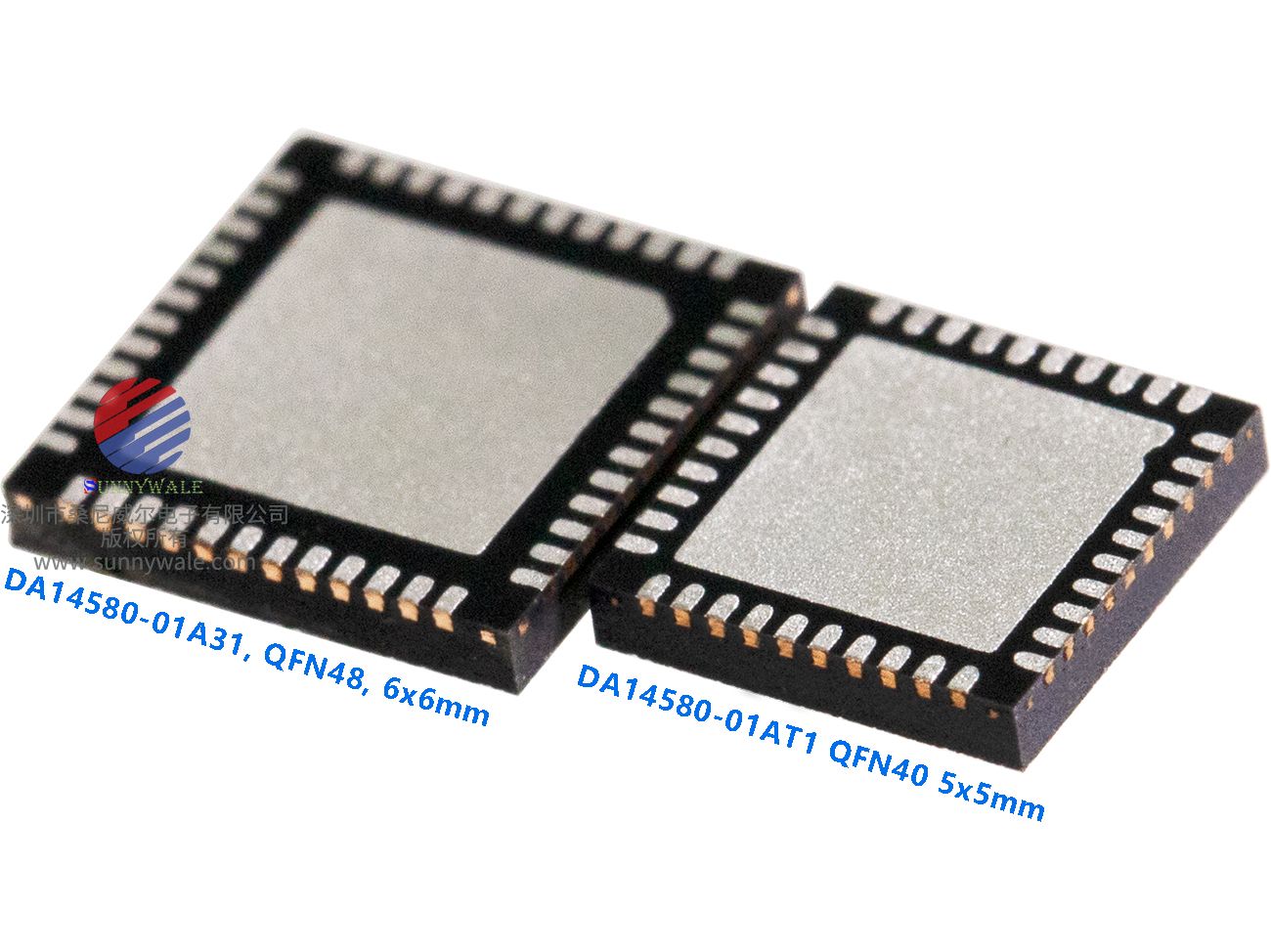

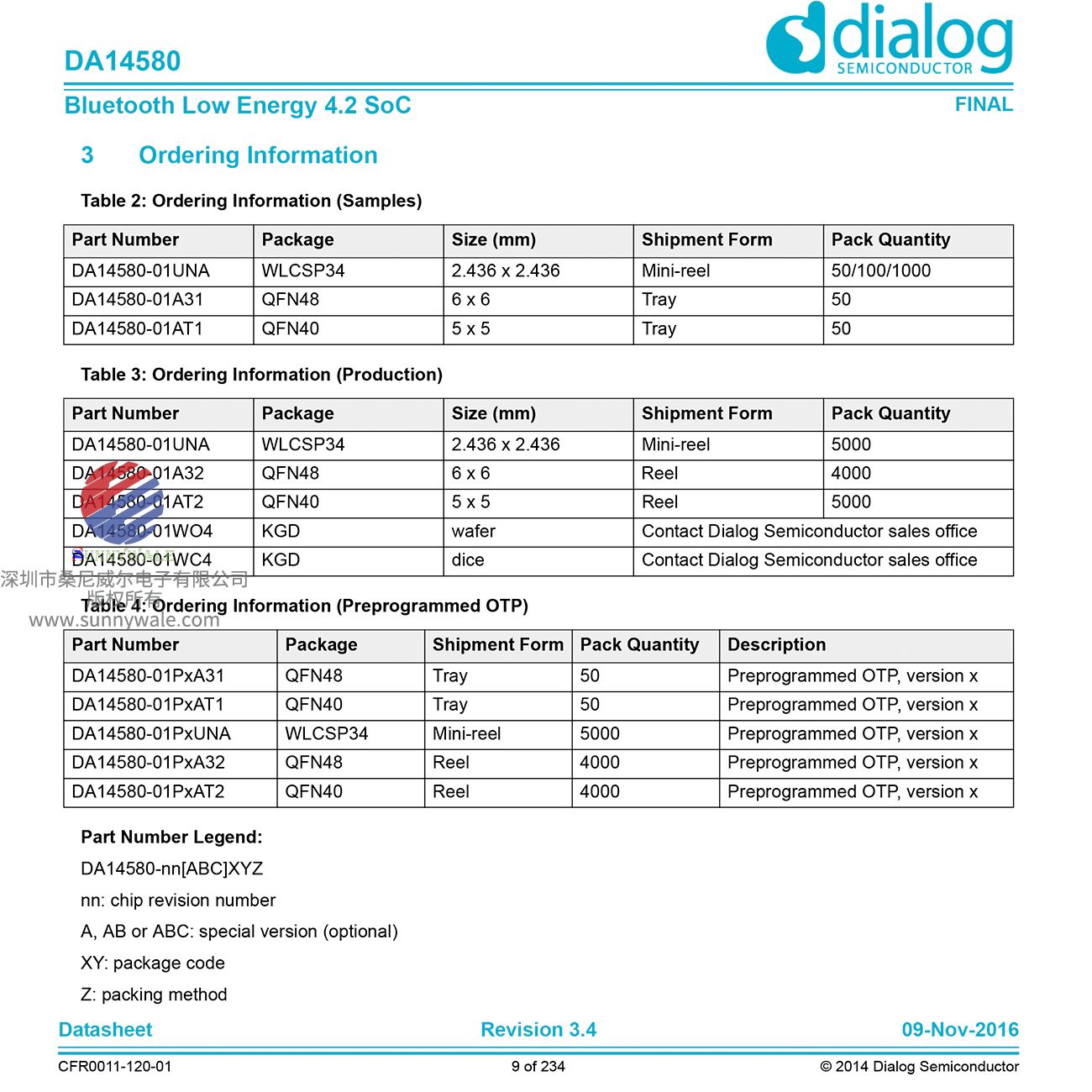

DA14580-01A31, QFN48, 6 x 6mm, 50/Tray(规格书第9页)
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
