特性

 ● USB Type-C 1.2兼容

 ● 兼容USB PD Rev 3.0 v1.1

 ● 支持可编程电源(PPS)

 ● 支持3.3 ~ 20V电压输出20mV/步进

 ● 支持电流限制50mA/升压至6A

 ● USB PD收发器，具有高抗噪性

 ● 内置CC/CV控制器

 ● 支持e-Marker电缆检测

 ● 内置带OCP保护的Vconn开关

 ● 不同负载条件下的电缆补偿

 ● 可编程配置和ID码

 ● 支持OCP/SCP/OTP/UVP自动重启

 ● 支持I2C总线和GPIO功能(仅限TQFN)

 ● 内置5V/1.8V LDO

 ● 待机电流低:550μA

 ● 支持同步整流器(仅20L和24L)

 ● 最大额定输入电压32V

 ● 支持非USN PD协议选项:

    内置高通QC 3.0/QC2.0

    Apple Legacy内置

    内置的BC 1.2 Legacy

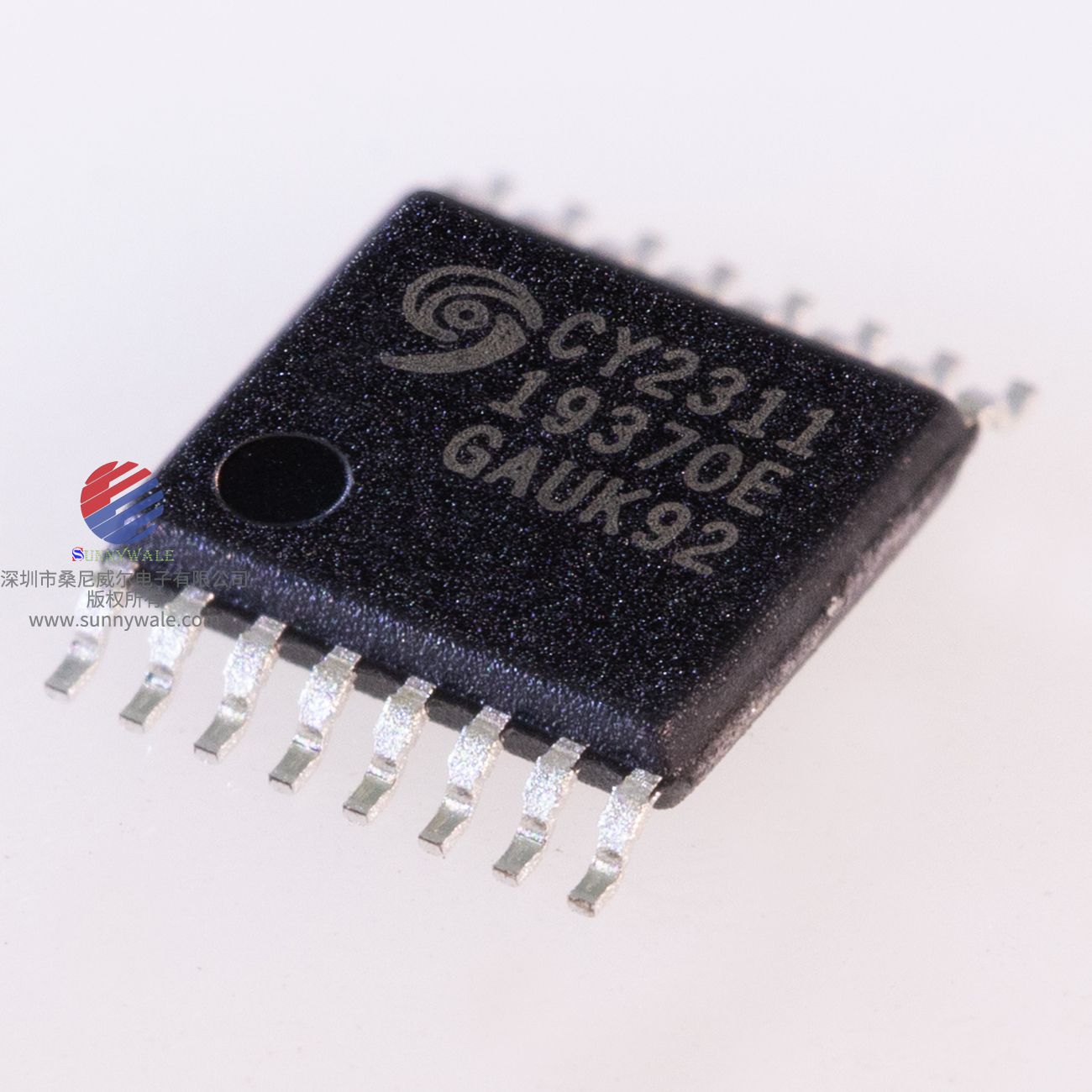

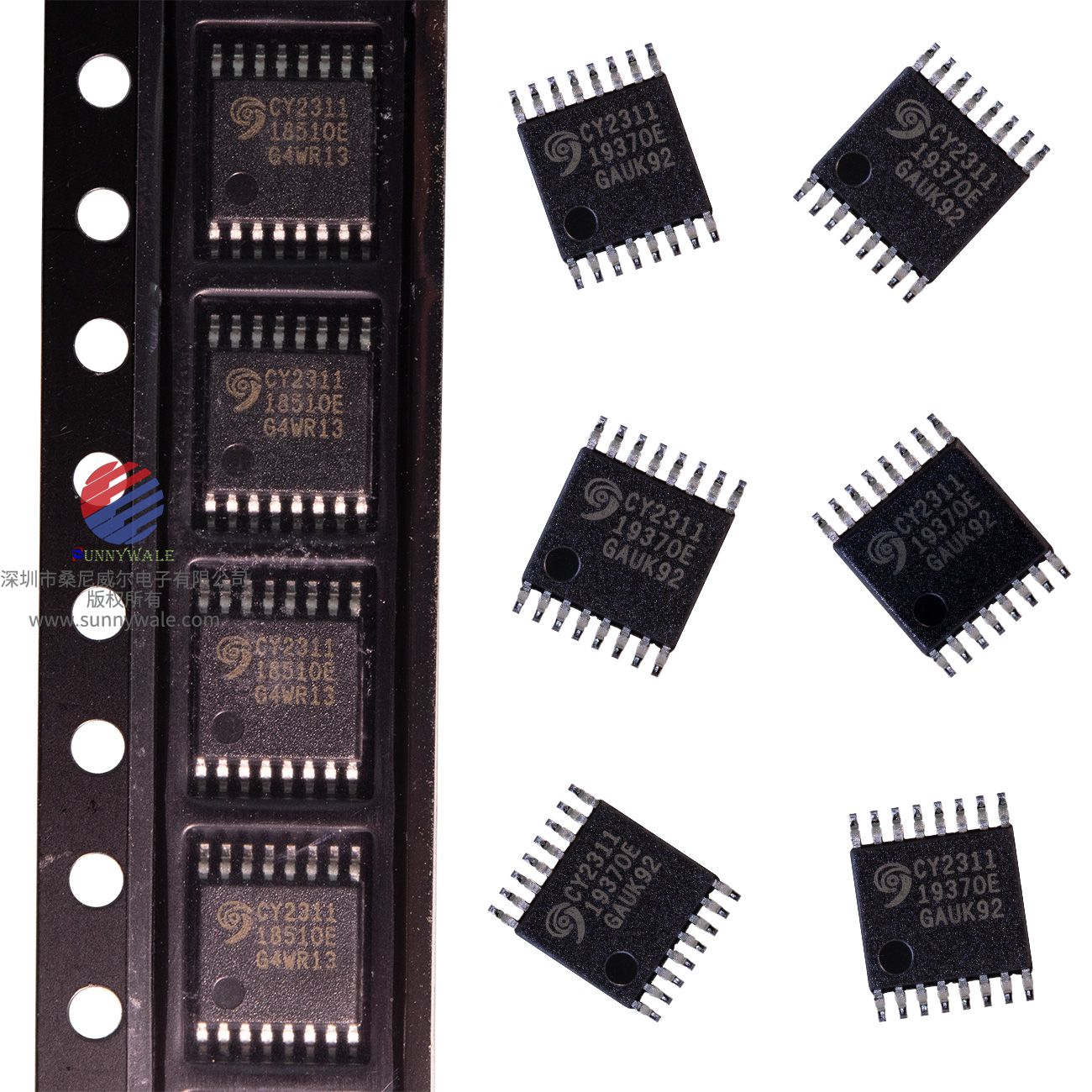

 ● 封装:TSSOP-16L/20L和TQFN-24L(本公司仅有TSSOP16封装的)

应用

 ● 交流适配器

 ● 车载充电器

 ● USB PD转换器

 ● 电源集线器

 ● 充电宝



一般的描述

CY2311是一款USB Type-C电源传输控制器，专门用于具有传统功能的电源应用。符合USB Type-C规范rev 1.2和USB Power Delivery规范rev3.0 v1.1。CY2311可以支持20mV /阶跃分辨率的PDO和50mA/阶跃电流分辨率的电源管理。此外，还嵌入了电缆损耗补偿、SOP指令和带有OCP的Vconn开关，用于e-Marker检测。

考虑到客户的实际应用，CY2311支持BC 1.2 QC3.0/QC2.0等非pd协议选项，以及带有自动检测的Apple遗留模式，并保持与现有环境的向后兼容性。芯片内嵌了丰富的电源特性，并可通过CC通道进行配置。图1显示了基于CY2311的低bom成本USB PD解决方案。

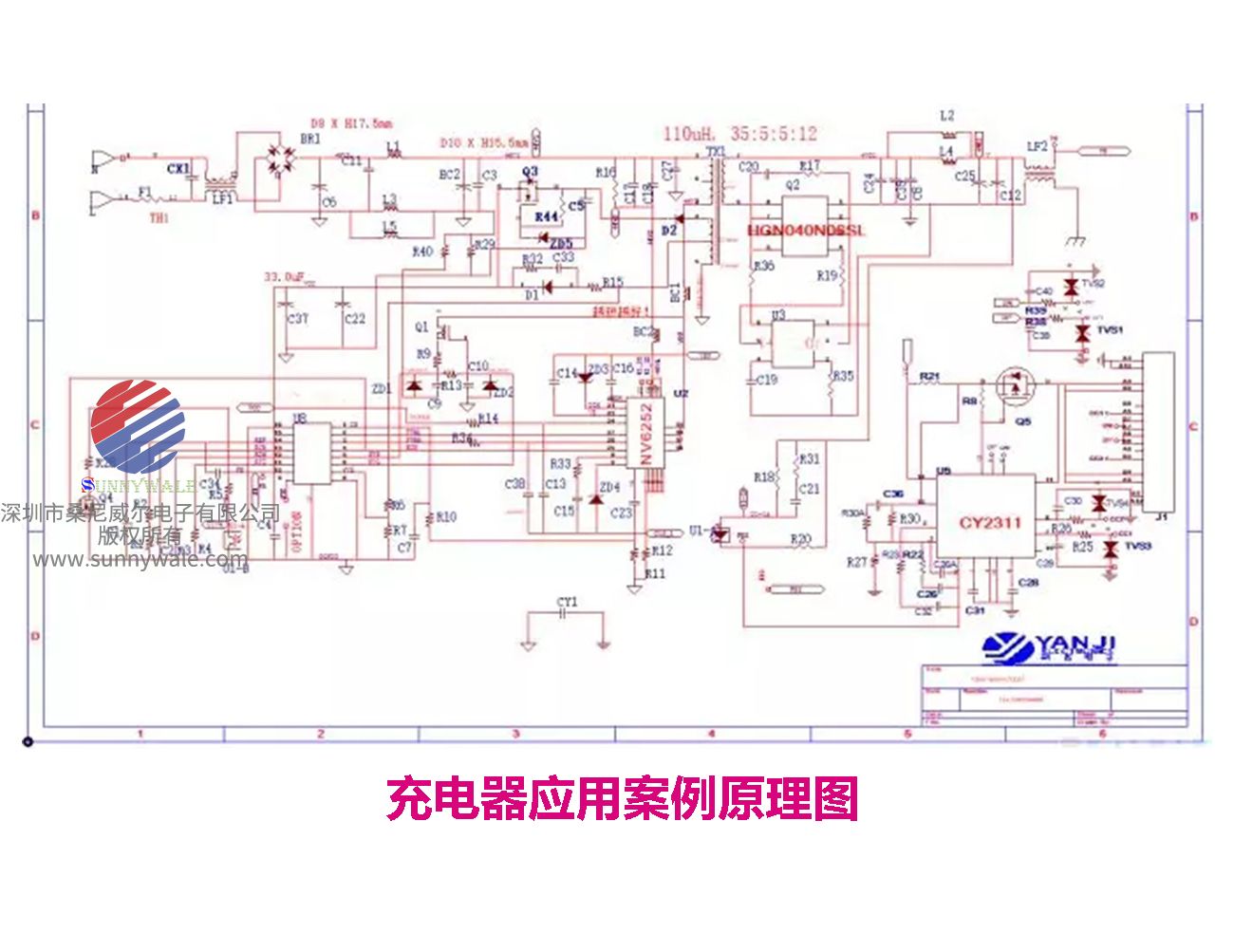

框图

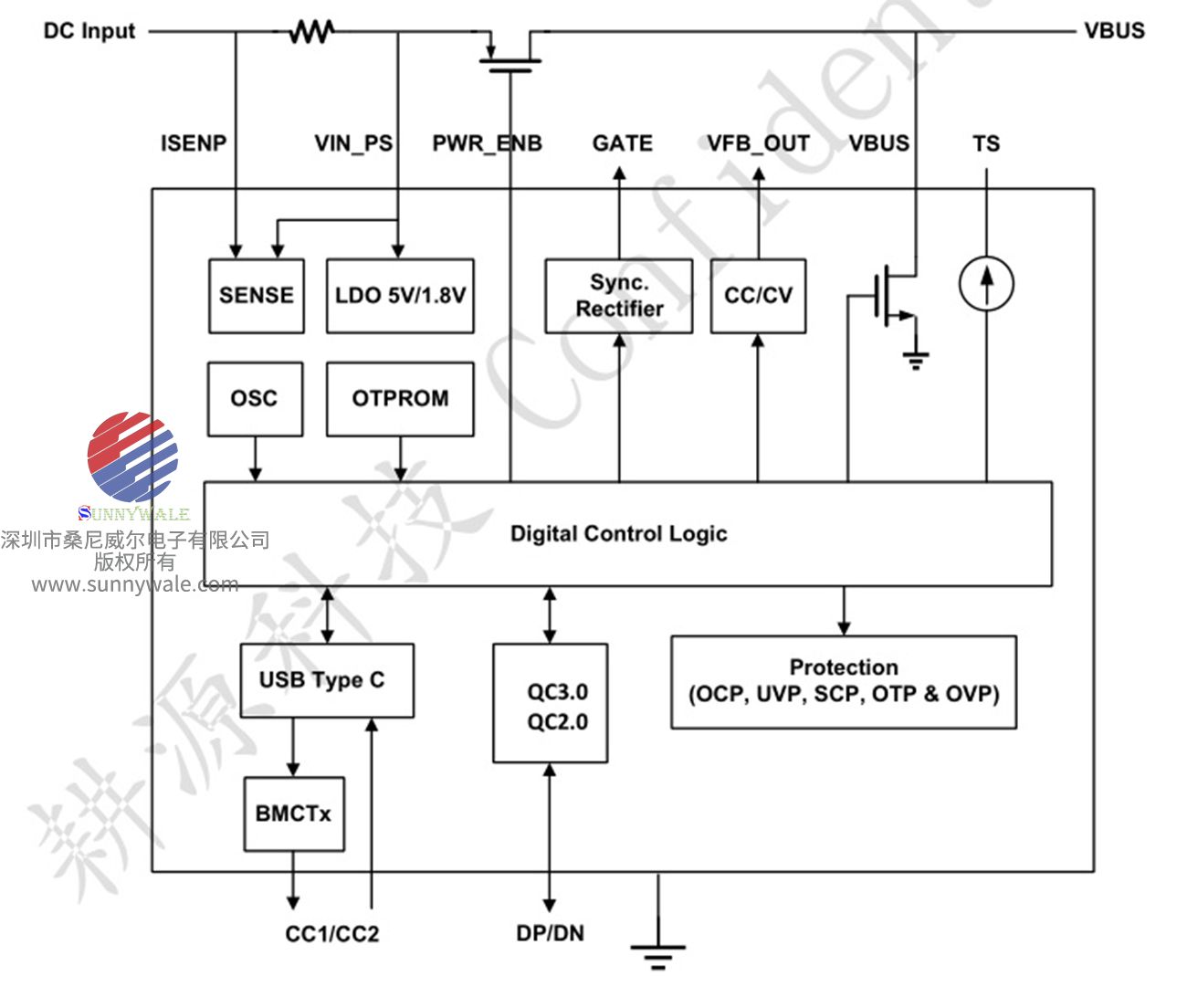

CY2311包括一个USB Type-C电源交付控制器，符合USB电源交付规范rev 3.0 v1.1。由于其高压工艺，CY2311提供了具有成本效益的解决方案，而无需外部分立高压元件，如LDO, TL431, CC/CV，外部PMOS电源开关的预驱动器，降压或升压转换器等。同时，它可以提供强大的保护方案，内置OVP/OCP/SCP/OTP特性。此外，在配置和ID数据编程期间，片上多时间编程(MTP)最多支持4次。qc3.0 /2.0, Apple遗留模式和BC 1.2。所有这些协议都可以打开或关闭，并自动识别。它可以根据用户应用程序进行配置。



功能描述

1.  系统上电顺序:在提供外部电源的情况下，CY2311上电复位(V_RST ~2.8V)后唤醒，然后安定内部5V_LDO和1.8V_LDO，初始化USB PD控制器和MCU。所有模拟控制块将准备好并等待PD协商过程。同时，CY2311将监测电压和电流情况，以避免异常情况的发生。一旦出现不可接受的情况，CY2311将根据发生的异常情况进入保护程序。



2.  电压转换:timg根据USB PD的协议，PD设备要求不同的电源配置，CY2311的电源控制模块将开始改变电压和电流值，CY2311将提供相应的过电压保护(OVP)，过电流保护(OCP)方案，并控制反馈系统的稳定性，以保证单调的电压转换，避免违反USB PD的电气规范。CY2311提供零失配电压方法，更灵活地满足客户系统设计要求。当UFP/DFP进行可接受的电源请求处理时，CY2311将根据USB PD命令改变VFB电压，约为预期电压的1/10。电压调节器控制回路(AC/DC或DC/DC)将根据VFB调节所需的vus电压。此外，分流稳压器内建，以尽量减少总外部元件和成本。



3.保护:CY2311提供OVP/UVP/OCP/SCP/OTP功能，并支持恒流(CC)功能。所有的保护阈值将取决于所要求的功率配置文件，并提供最可靠的保护方案。



CY2311提供OVP特性，在VBUS高于目标电压20%时关闭电源开关，开启内部放电通路，减少过电压持续时间，当VBUS达到目标电压时立即终止放电电流。为了避免VBUS工作异常，当VBUS低于目标电压的75%时，CY2311提供UVP功能。



为了确保USB PD能够安全工作，CY2311提供可编程的OCP功能，以确保输出电流不会高于允许的最大电流。一旦条件发生，CY2311将关闭USB PD系统并向UFP设备发送“Hard Reset”。



4. 同步整流为了在壁式适配器系统中提供更高的效率，CY2311内置了S.R.电路，即用低Rds(on) MOSFET代替二次侧的肖特基二极管。适用于低侧整流应用系统。CY2311采用专有的S.R.控制方法，无论DCM还是CCM模式都能很好地工作。



SR控制器可以支持高达350khz的开关频率。SR控制器具有300mA的驱动能力。驱动器输出电压箝位在9V，以驱动n沟道MOSFET在低Rds(on)操作。为了在轻负载条件下最小化功耗，CY2311禁用SR驱动器并进入突发模式。控制器监控PWM信号的开关频率并退出突发模式。



5. cvicc CY2311支持恒压(CV)和恒流(CC)功能，由控制引脚VFBO通过反馈引脚VFB和IFB控制输出电压和输出电流。在CV模式下，CY2311工作在固定PDO，如果输出电流低于允许的最大电流，则输出电压将被调节到请求电压。一旦吸收装置超过lop，就会发生过流保护。当CC模式功能使能时，当输出电流超过允许的最大电流时，输出电压将下降，并且将源电流限制在请求电流的150mA以内。当输出电压降至UVP以下时，恒流限制将关闭Vsus并进入错误恢复过程。如果电压继续下降到power-on-reset(POR)阈值，CY2311将复位。
