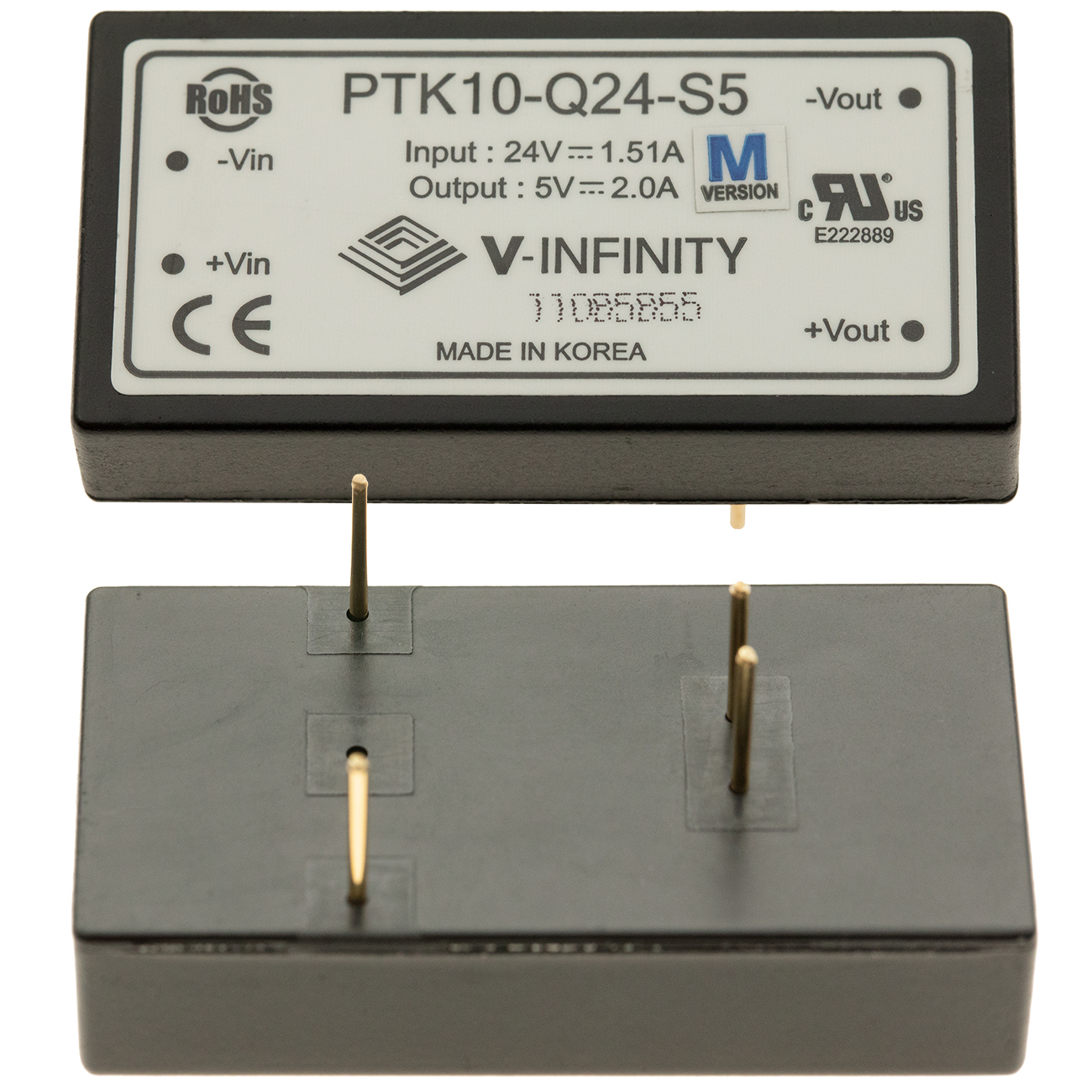

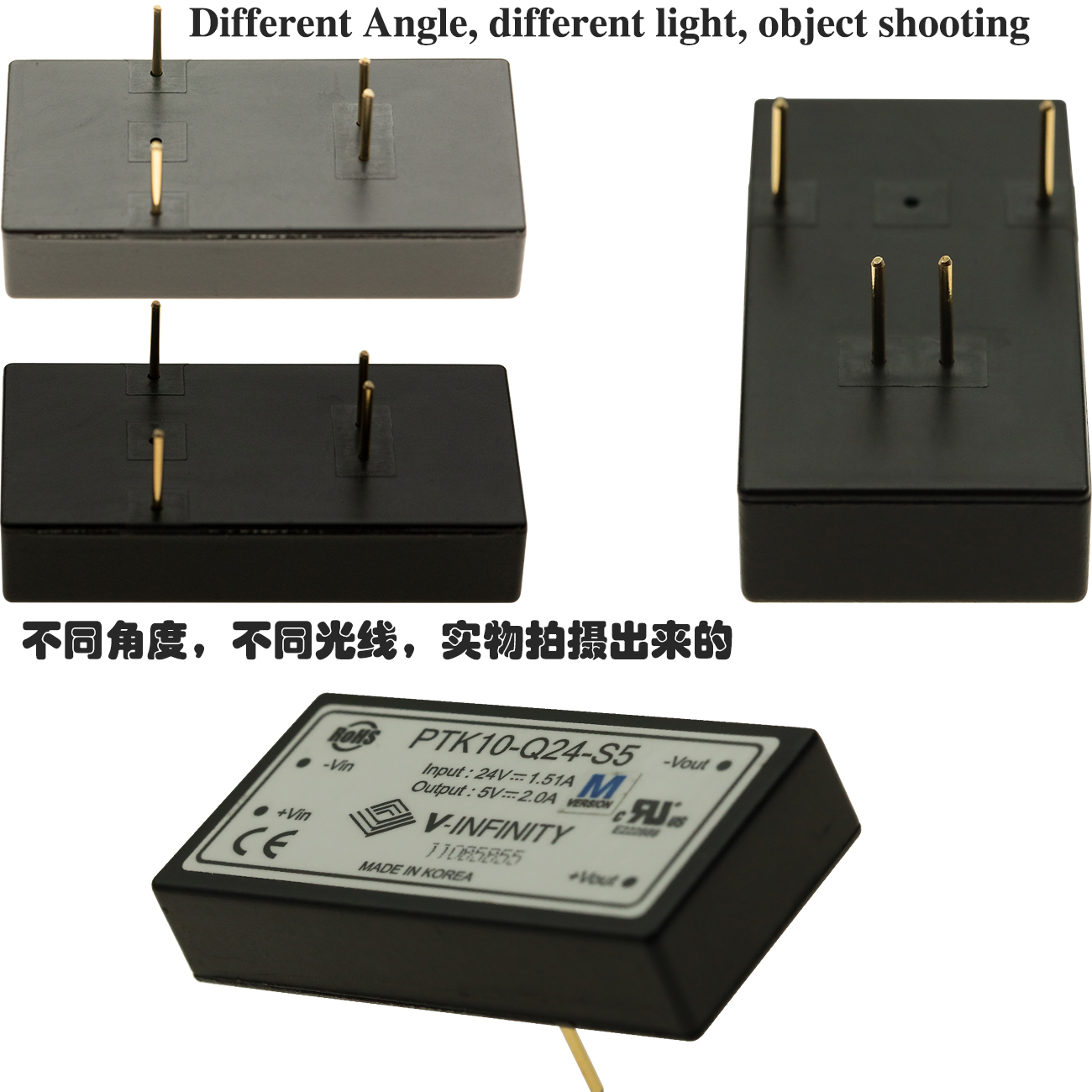

PTK10-Q24-S5美国品牌韩国生产全新原装进口 Bel CUI V-INFINITY DC-DC Converter power supply高效率直流转直流隔离通信电源转换器模组
2022-01-07 20:03:58
点击购买amazon

全新PTK10-Q24-S5,原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,美国Bel旗下品牌韩国生产CUI INC power supply,Bel DC-DC通信电源模块,美国CUI电源模块
全新PTK10-Q48-S5,美国品牌韩国生产原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块

PART NUMBER: PTK10 series
Features
·  Industry standard pin out
·  Wide 4:1 input range
·  Complete input-output isolation
·  Over-current protection
·  Over-voltage protection
·  Six-sided EMI shielding
·  Constant switching frequency
·  High efficiency
·  Compact size : 2.0”x1.0”x0.4”
·  3 year warranty

型号:PTK10系列
特性
·  行业标准引脚
·  宽4:1输入范围
·  输入-输出完全隔离
·  过电流保护
·  过电压保护
·  六面EMI屏蔽
·  恒定开关频率
·  效率高
·  2.0 x 1.0 x 0.4(inch)紧凑的尺寸
· 3年保修

Model①                  Output         Input          Output        Output           Ripple & noise②    Efficiency(type)
number                   max power  voltage       voltage       max current    mV P-P
-----------------------------------------------------------------------------------------------------------------------------------------
PTK10-Q24-S3        7.92W        10-36VDC   3.3VDC        2.4A                75                            79%
PTK10-Q24-S5       10.0W         10-36VDC   5VDC          2.0A                 75                            82%
PTK10-Q24-S12     10.8W         10-36VDC   12VDC        0.9A                 120                          83%
PTK10-Q24-S15     10.5W         10-36VDC   15VDC        0.7A                 150                          84%
PTK10-Q24-D5      10.0W         10-36VDC   ±5VDC        1.0A/1.0A        100/100                  80%
PTK10-Q24-D5A    10.0W        10-36VDC   ±5VDC        1.5A/0.5A         100/100                 78%
PTK10-Q24-D12    10.8W        10-36VDC   ±12VDC      0.45A                120/120                  83%
PTK10-Q24-D15    10.5W        10-36VDC   ±15VDC      0.35A                150/150                  83%
PTK10-Q48-S3       7.92W        20-72VDC   3.3VDC       2.4A                  75                            78%
PTK10-Q48-S5      10.0W         20-72VDC   5VDC          2.0A                  75                            81%
PTK10-Q48-S12    10.8W         20-72VDC   12VDC        0.9A                  120                          84%
PTK10-Q48-S15    10.5W         20-72VDC   15VDC        0.7A                  150                          85%
PTK10-Q48-D5     10.0W         20-72VDC   ±5VDC        1.0A/1.0A         100/100                  81%
PTK10-Q48-D5A   10.0W         20-72VDC   ±5VDC        1.5A/0.5A        100/100                   81%
PTK10-Q48-D12   10.8W         20-72VDC   ±12VDC      0.45A                120/120                  83%
PTK10-Q48-D15   10.5W         20-72VDC   ±15VDC      0.35A                150/150                  83%
:上述型号中,仅此PTK10-Q24-S5有货,其它缺货。
Among the above models, only PTK10-Q24-S5 is available, while other models are out of stock

NOTE:
①. All models are also available in an extended temperature range of -40°C~85°C. For these models,
append “M” to the model number, e.g. PTK10-Q48-S5M.
②. Ripple & noise measured with a 20MHz bandwidth, off a 10uF electrolytic and a 0.1uF ceramic cap in parallel at the
ouptut.
注意:
①。所有型号也可在扩展的温度范围-40°C~85°C。对于这些型号,型号后面加“M”,为版本号,如PTK10-Q24-S5M
②。纹波和噪声测量与20MHz带宽,关闭10uF电解电容和0.1uF陶瓷帽在输出端并联。


PIN Definitions
+Vin: Input positive terminal
-Vin: Input negative terminal
CNT: Remote On/Off control of output voltage. Referenced to-Vin
+Vout: Main output positive terminal
-Vout: Output negative terminal
+Vaux: Positive auxiliary output
-Vaux: Negative auxiliary output
Com: Common node for dual- or triple-output models
Trim: For trimming output voltage on single- or dual-output models
引脚的定义:
+ Vin: 输入正极
- Vin: 输入负极
CNT: 远程开关控制输出电压。引用to-Vin
+Vout: 主输出正极
输出电压: 输出负极
+Vaux: 正极的辅助输出
-Vaux: 负极辅助输出
Com: 双输出或三输出型号的公共节点
修剪:用于修剪单输出或双输出型号上的输出电压


规格系列:PTK10 Series
标准型号: PTK10-Q24-S5M
标准包装:15个
内部类型:Isolated Module
输出组数:1
输入电压:10V(最小值)
输入电压:36V(最大值)
输出电压:5V
电流输出:2A(最大)
输出功率:10W
隔离电压:500V
安装类型:Through Hole
封装外形:5-DIP Module
封装尺寸:2.00x 1.00  x 0.40-inch (50.8mm x 25.4mm x 10.2mm)
封装材料:Plastick
工作温度: -20°C ~ 71°C
工作效率:82%

Type Isolated Module
Number of Outputs 1
Voltage - Input (Min) 10V
Voltage - Input (Max) 36V
Voltage - Output 5V
Current - Output (Max) 2A
Power (Watts) - Manufacture Series 10W
Voltage - Isolation 500V
全新PTK10-Q24-S5,韩国原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块
全新PTK10-Q24-S5,韩国原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块
全新PTK10-Q24-S5,韩国原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块
全新PTK10-Q24-S5,韩国原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块

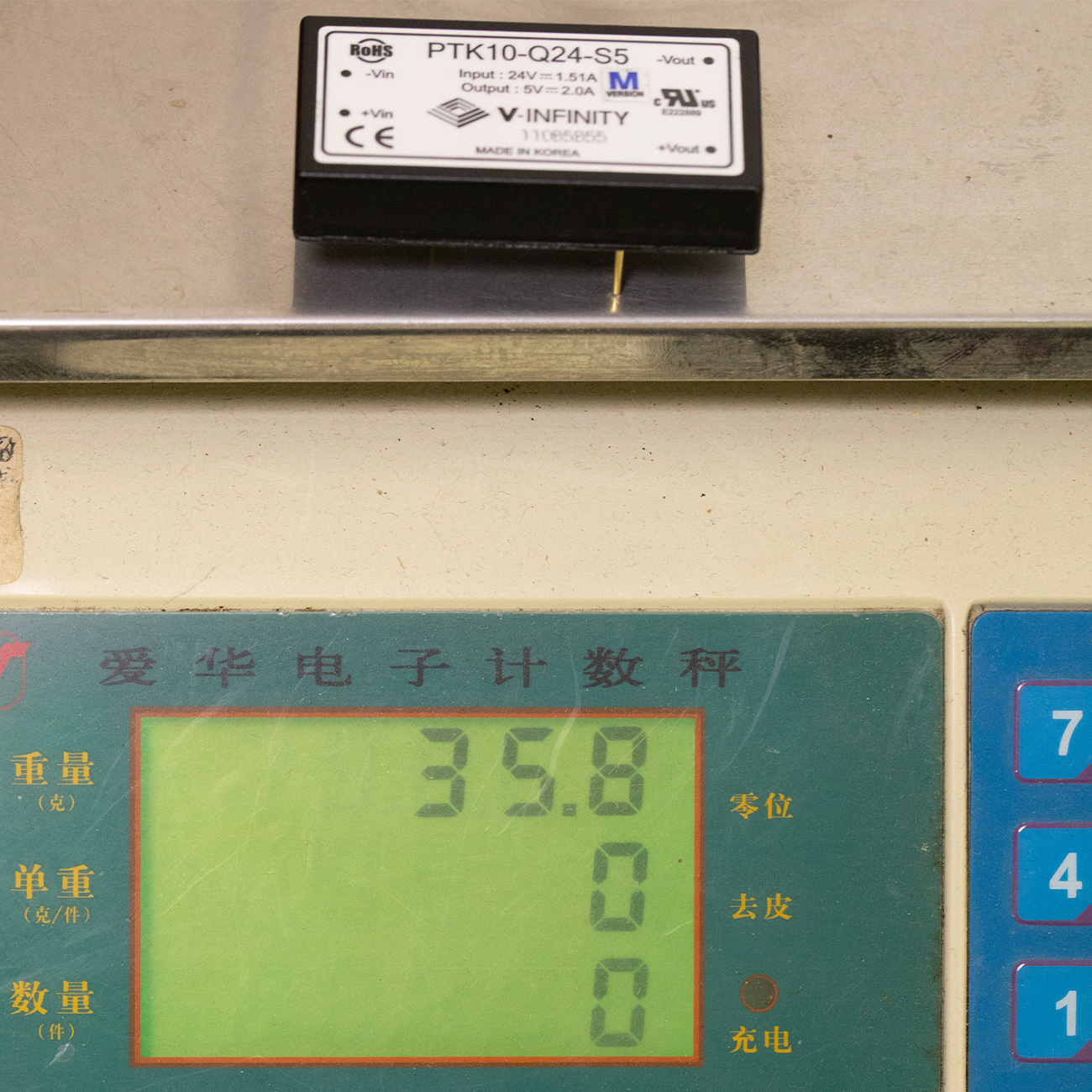

净重Net weight:35.8g

全新PTK10-Q24-S5,韩国原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,CUI INC power supply,Bel DC-DC通信电源模块
全新PTK10-Q24-S5,原装进口电源模块,CUI宽快电压输入电源模块,全新V-INFINITY出品电源模组, DC-DC Converter转换器, DC/DC power supply,高效率隔离电源模块,直流转直流电源转换器模块,恒定开关频率开关电源,六面EMI屏蔽电源,过压过流保护电源,高效率开关稳压器,无需散热器的DC-DC开关电源,美国Bel旗下品牌韩国生产CUI INC power supply,Bel DC-DC通信电源模块,美国CUI电源模块

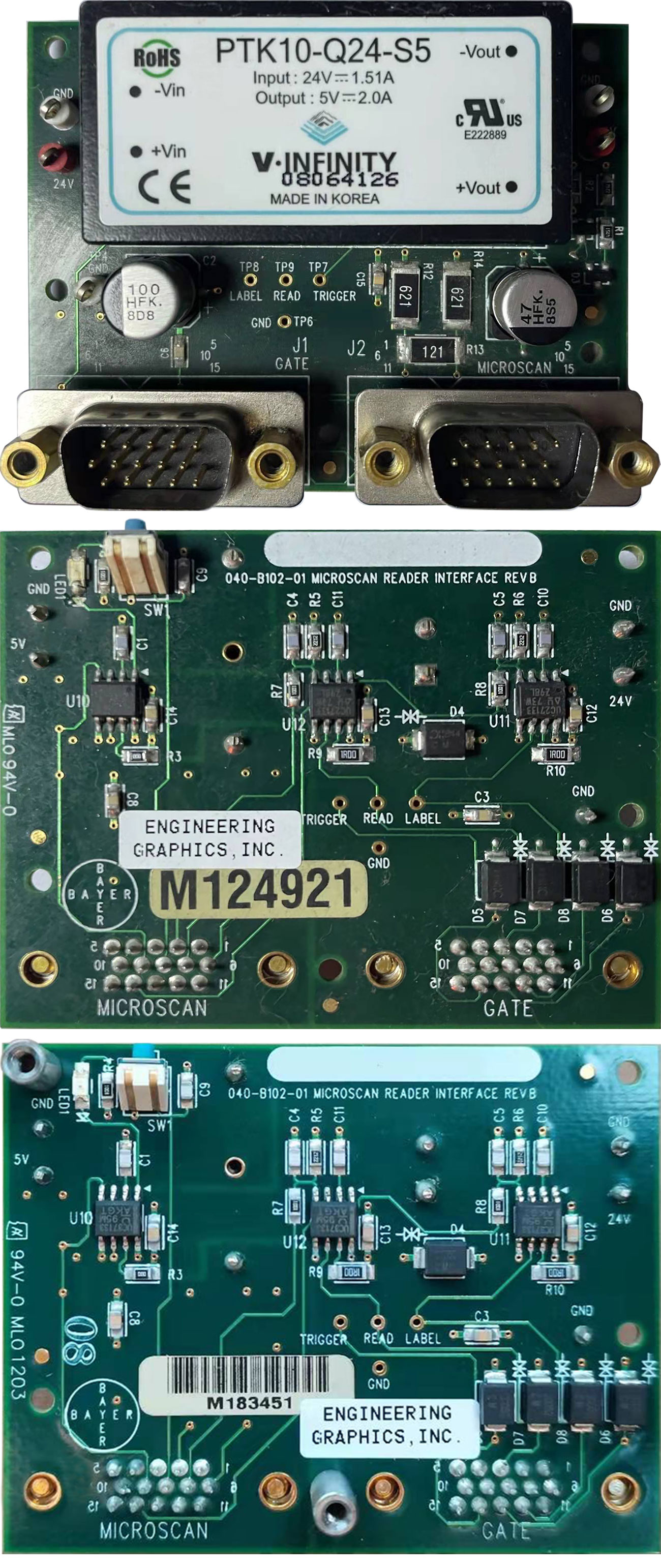

Application:
Engineering Graphics Inc
Microscan Reader Interface 040-B102-01 Rev. B  (GW11), Power supply moudle PTK10-Q24-S5M,这是模组的应用,如果你需要这个模组,也可以联系我。

Engineering Graphics Inc 040-B102-01 Rev. B Microscan Reader Interface 040B10201 (GW11),PTK10-Q24-S5M Power supply moudle
品牌介绍:
CUI Inc 是美国Bel(贝尔) 集团公司,其股票在纳斯达克交易所交易,代码为 BELFA 和 BELFB。V-INFINITY是其品牌之一,电源行业,在美国属于龙头老大。
Bel成立于 1949 年,致力于设计、制造和销售广泛系列的电子电路的电源、保护装置和连接产品。凭借超过70年的经验,贝尔在各种产品领域都证明了其成功的能力。
CUI Inc America is a Bel Group of companies whose shares are traded on nasdaq under the symbols BELFA and BELFB.  V-infinity is one of its brands, power industry, in America belongs to the leader.
Founded in 1949, Bel designs, manufactures and markets a wide range of power supplies, protection devices and connection products for electronic circuits. With over 70 years of experience, Bel has reliably demonstrated the ability to succeed in a variety of product areas.

有关PTK10-Q48-S5的价格,datasheet免费下载,简介,文档,电路图,原理图,框架图,文档下载,原装现货,现货库存,芯片,图片,规格书,代理商,技术支持,产品介绍,参数,方案,分销,经销,官网,生产厂家,批量采购,模组,模块,特价,库存,哪里买,性价比,用途,封装厂,晶圆,代工,可咨询本公司

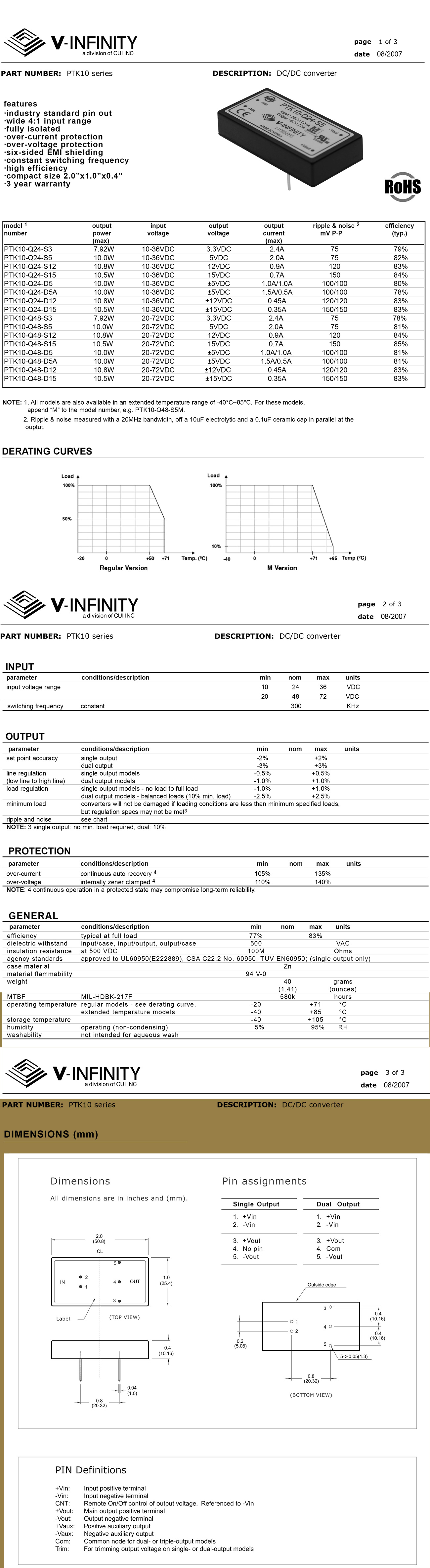

https://www.sunnywale.com/uploadfile/2022/0107/PTK10 series-_Awin.pdf点击或者复制上面链接到浏览器打开,PTK10-Q48-S5 datasheet PDF file可免费下载,Click or copy the link to free download the datasheet PDF file.

满2件全国包邮,如果你有货,可以卖给我,当我求购PTK10-Q48-S5,你需要购买PTK10-Q48-S5,可以找我买。
Freight is free when you buy 2 pieces in China, if you have PTK10-Q48-S5 inventory, you can sell to me, if you need buy PTK10-Q48-S5, you can ask me to buy.

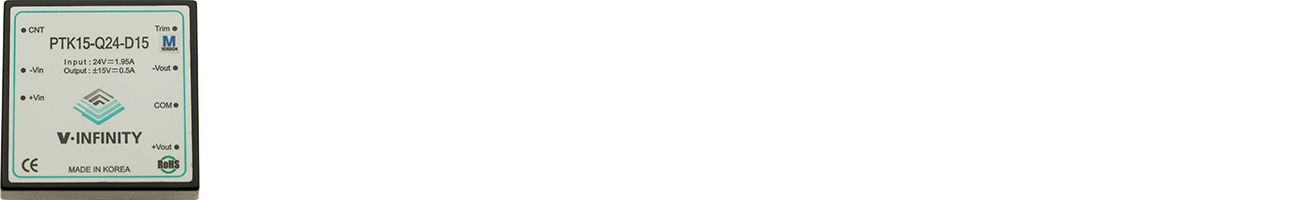

还有15W的DC-DC,PTK15-Q24-D15M,请点击查看更多详情,Ther is a 15W DC-DC,Please Clict the picture below...
